MONTAJE DE BOBINAS
DE 22.7 - 27.2 KG (50-60 LIBRAS)
ADVERTENCIA
• No utilice guantes durante el embobinado del
alambre o al cambiar el carrete de alambre.
------------------------------------------------------------------------
1. Asegúrese de que el eje del soporte del carrete de
alambre esté en la posición superior.
2. Con el ensamble del carrete de bobina montado en
un eje de 51mm (2"), afloje la tuerca giratoria y
remueva la placa de la cubierta. Como alternativa,
coloque el ensamble del carrete de bobina sobre el
piso, y afloje la tuerca giratoria y remueva la placa
de la cubierta.
3. Coloque la bobina del electrodo en el carrete para
que se desenrede desde la parte inferior a medida
que gire.
4. Apriete a mano la tuerca giratoria tanto como sea
posible utilizando los rayos de la placa de la cubierta
como apalancamiento. NO golpee la tuerca giratoria
con un martillo.
5. Corte y remueva sólo el sujetador de alambre que
sujeta la punta libre de la bobina. Amarre la punta
libre al borde de la placa de la cubierta y asegúrela
enredándola. Corte y remueva los sujetadores de
alambre restantes.
PRECAUCIÓN
Siempre asegúrese de que la punta libre de la bobi-
na esté sujetada de manera segura mientras se
cortan los sujetadores de alambre y hasta que el
alambre se alimente a través de los rodillos impul-
sores. No hacerlo dará como resultado el
"latigueo" de la bobina, lo que puede enredar el
alambre. Una bobina enredada no se puede ali-
mentar y deberá ser desenredada o eliminada.
------------------------------------------------------------------------
6. Asegúrese de que la bobina esté acoplada al pin de
frenado del eje y de que la barra de liberación en el
collarín de retención "salte". El collarín de retención
deberá estar totalmente acoplado a la ranura de
retención en el eje.

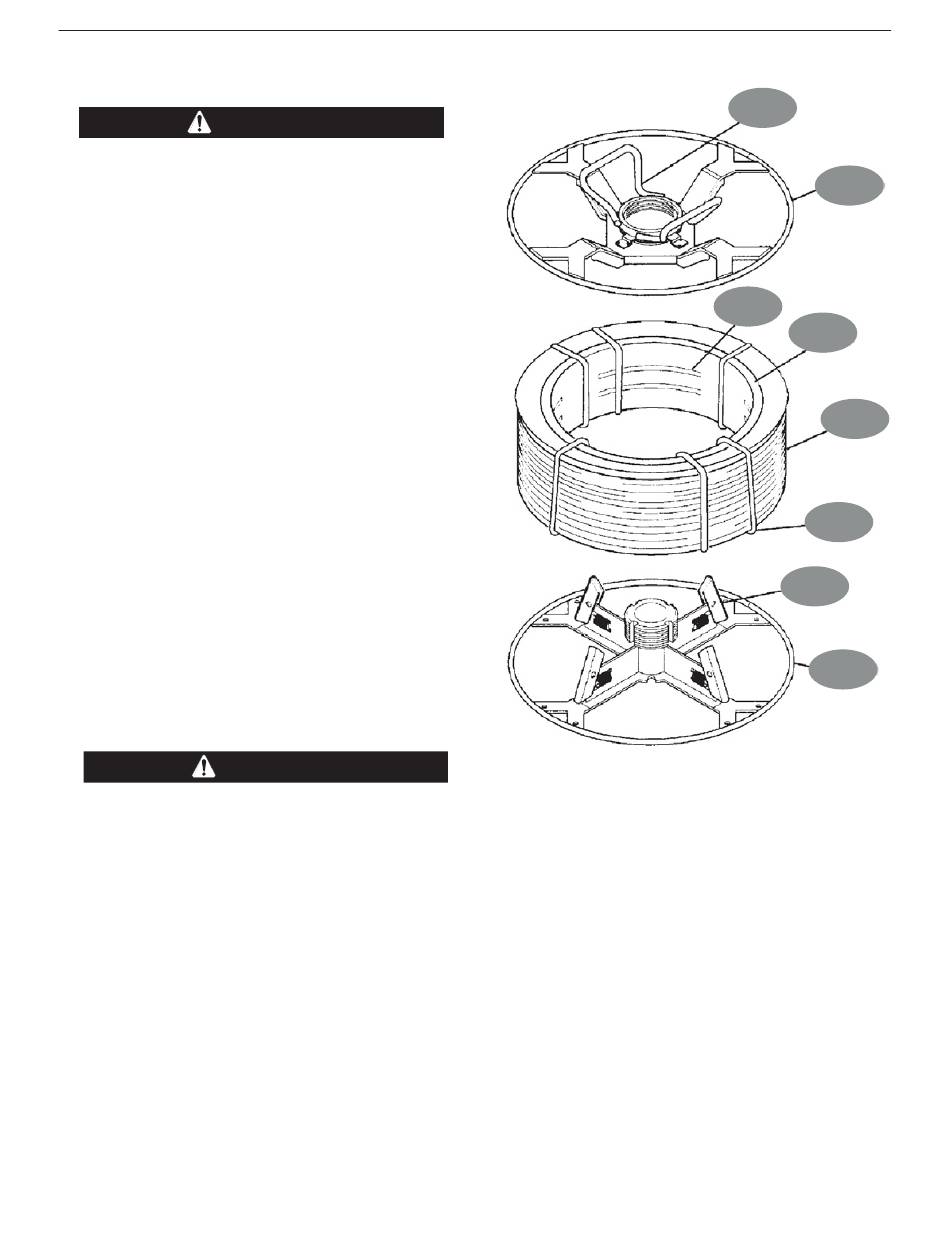

FIGURA A.20 - MONTAJE DE LA BOBINA
A-15
INSTALACIÓN
TUERCA
GIRATORIA
PLACA DE
LA CUBIERTA
RANURAS
REVESTIMIENTO
DE CARTÓN
BOBINA
SUJETADOR DE
ALAMBRE
BRAZO CON
RESORTE
CARRETE
