Warning: This is an unvented, electric appliance.
DO NOT attempt to burn wood or manufactured
firelogs in or on this appliance or grate.
A406

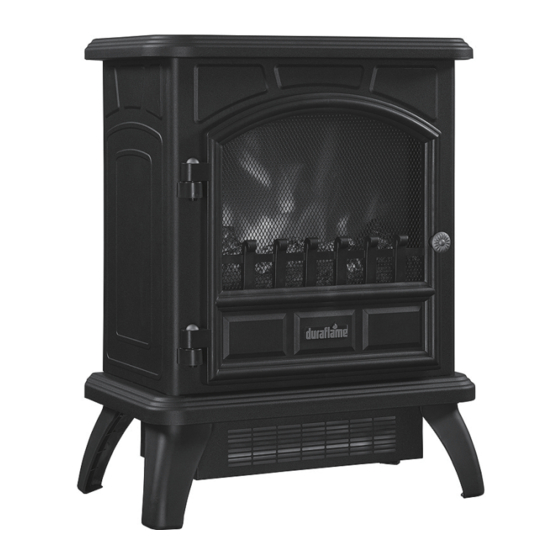

MODEL/ MODELE/ MODELO:
DFI-500-4
www.tsicustomerservice.com
Distributed by • Distribuido por • Distribué par • Twin-Star International, Inc; Delray Beach, FL 33445
Made in China • Printed in China • Fabricado en China • Impreso en China • Fabriqué en China • Imprimé en Chine
Advertencia: Este es un aparato eléctrico sin
ventilación. NO intente quemar leños fabricados ni
madera dentro o sobre este aparato o su parrilla.
Avertissement : Il s'agit d'un appareil électrique
non ventilé. NE PAS tenter de faire brûler du bois
ou des bûches fabriquées dans l'appareil ou sur
la grille.
1
Español P.10
Français P.18
www.tsicustomerservice.com
Publicidad
Tabla de contenido
Solución de problemas
Manuales relacionados para Duraflame DFI-500-4
Resumen de contenidos para Duraflame DFI-500-4
- Página 1 MODEL/ MODELE/ MODELO: DFI-500-4 Español P.10 Français P.18 www.tsicustomerservice.com Distributed by • Distribuido por • Distribué par • Twin-Star International, Inc; Delray Beach, FL 33445 Made in China • Printed in China • Fabricado en China • Impreso en China • Fabriqué en China • Imprimé en Chine Warning: This is an unvented, electric appliance.
-
Página 2: Important Instructions
IMPORTANT INSTRUCTIONS When using electrical appliances, basic precautions should always be followed to reduce the risk of fire, electrical shock, and injury to persons including the following: 1. Read all instructions before using this appliance. 2. This appliance is hot when in use. To avoid burns, do not let bare skin touch hot surfaces. If provided, use handles when moving this appliance. -
Página 3: Getting Started
NO HAY PARTES DE SERVICIO PARA EL USUARIO EN EL INTERIOR. 2. Go to www.tsicustomerservice.com for product warranty registration. For registration use the MODEL NUMBER: DFI-500-4. If you are unable to complete registration save your proof of purchase for warranty purposes. -
Página 4: Installation Instructions
INSTALLATION INSTRUCTIONS Tools Required for Assembly Phillips Head Screwdriver Leg Assembly Align the 2 mounting tabs into the Slide the legs outward to lock in Fasten the legs to the base using the bracket. place. When locked in position included screws,1 per leg the screw hole from step 3 will be aligned. -
Página 5: Power Switch
OPERATION INSTRUCTIONS Control Panel Location Control Panel Thermostat Dial Heater Switch Power Switch Flame Brightness Dimmer 1. Set the thermostat knob to 1. This switch turns on 1. This switch turns 1. Turning the dial clockwise turning clockwise to allow and off the heater. -
Página 6: Bulb Replacement
BULB REPLACEMENT Tools Required for Assembly Phillips Head Screwdriver Clear, 40-watt, E12 socket base light bulb (candelabra base, B bulb). Unplug the stove. Remove the screws holding the stove back panel in place. Remove the back panel to access the light bulb. REMOVE Pinch the spring clip to loosen the spindle, and gently turn and pull the rubber gromet out of the... -
Página 7: Troubleshooting Guide
TROUBLESHOOTING GUIDE Problem Root Cause Corrective Action 1. No power, switches Power cord was not plugged into Check that unit is plugged directly into a standard do not light up. the outlet. 120 volt outlet. 2. Stove does not 2a. No incoming power from the 2a. -
Página 8: Exploded View
EXPLODED VIEW Part Part Name Part Number Thermostat switch P03-S Thermostat knob P05-S Dimmer Knob P04-S Heater ON/OFF Switch - Red Toggle P06-S Dimmer P07-S Legs Y12-C62-LG Emberbed Y15-C62-P02 Flame Generator Drive Motor P10-Q-S Note, the scale and size of your parts may be different depending on your exact model A406 www.tsicustomerservice.com... -
Página 9: Customer Service
1-YEAR LIMITED WARRANTY The manufacturer warrants that your new Electric Stove is free from manufacturing and material defects for a period of one year from date of puchase, subject to the following conditions and limitations. 1. Install and operate this appliance in accordance with the installation and operating instructions furnished with the product at all times. -
Página 10: Instrucciones Importantes
INSTRUCCIONES IMPORTANTES Al utilizar aparatos eléctricos, siempre deberán tomarse precauciones básicas para reducir el riesgo de incendio, descarga eléctrica y lesiones a personas. Éstas incluyen: 1. Lea todas las instrucciones antes de usar este aparato. 2. Este aparato se calienta cuando está en uso. Para evitar quemaduras, no permita que la piel sin protección entre en contacto con superficies calientes. -
Página 11: Para Empezar
NO HAY PARTES DE SERVICIO PARA EL USUARIO EN EL INTERIOR. 2. Visitar www.tsicustomerservice.com para el registro de la garantía del producto. Para inscribirse use el NÚMERO DE MODELO: DFI-500-4. Si usted no puede completar el registro guarde el comprobante de compra para hacer válida la garantía. -
Página 12: Herramientas Requeridas Para El Ensamblado
INSTRUCCIONES DE INSTALACIÓN Herramientas requeridas para el ensamblado Destornillador de cabezal Phillips Leg Asamblea Alinee las 2 pestañas de montaje en Deslice las patas hacia fuera para Fije las patas en la base al utilizar el soporte. que encajen en su lugar. Cuando los tornillos incluidos, 1 por pata esté... -
Página 13: Indicador Del Termostato
Localización del panel de control Control Principal Indicador del termostato Interruptor del Interruptor de en- Atenuador del brillo de la 1. Fije la perilla del termostato calentador cendido/apagado llama al darle vuelta en el sentido 1. Este interruptor 1. Este interruptor 1. - Página 14 Herramientas requeridas para el ensamblado transparentes, 40-watt, socket E12 base de Destornillador de cabezal Phillips la bombilla de luz (candelabros de base, bombilla B). Desenchufe estufa. Quite los tornillos que sujetan el panel posterior estufa en su lugar. Quite el panel posterior para acceder a la bombilla.
-
Página 15: Guía Para Solución De Problemas
GUÍA PARA SOLUCIÓN DE PROBLEMAS Problema Causa Medidas correctivas 1. Sin energía, los El cable de alimentación no estaba Compruebe que la unidad esté enchufada directamente a una toma interruptores no se enchufado en la toma de corriente. de corriente estándar de 120V. encienden. - Página 16 VISTA DESPLEGADA Pieza nombre de la pieza PNúmero de Pieza arte Nombre Interruptor de Termostato P03-S Perilla del termostato P05-S Dimmer perilla P04-S Interruptor de encendido/apagado del calentador, palanca roja P06-S Dimmer P07-S pies Y12-C62-LG Lecho de brasas Y15-C62-P02 Motor de accionamiento del generador de llama P10-Q-S Tome en cuenta que la escala y el tamaño de sus partes pueden ser diferentes dependiendo de su modelo exacto A406...
-
Página 17: Garantía Limitada De 1 Año
GARANTÍA LIMITADA DE 1 AÑO El fabricante garantiza que su nueva estufa eléctrica no presentará defectos de fabricación ni materiales durante un período de un año a partir de la fecha de compra, siempre y cuando se cumplan las siguientes condiciones y limitaciones. 1. -
Página 18: Instructions Importantes
INSTRUCTIONS IMPORTANTES Lors de l’utilisation d’appareils électriques, pour éviter les risques d’incendie, d’ é lectrocution et de blessures, toujours suivre les consignes de sécurité de base suivantes : 1. Lisez toutes les directives avant d’utiliser cet appareil. 2. Cet appareil est chaud lorsqu’il est en marche. Afin d’ é viter les brûlures, ne touchez pas aux surfaces chaudes. Si l’appareil est muni de poignées, utilisez-les pour le déplacer. -
Página 19: Caractéristiques Du Produit
2. Rendez-vous sur le site www.tsicustomerservice.com pour compléter l’ e nregistrement de la garantie. Pour l’ e nregistrement utiliser le NUMERO DE MODELE : DFI-500-4. Si vous êtes incapable de compléter l’ e nregistrement, conserver votre preuve d’achat pour les besoins de la garantie. -
Página 20: Outils Requis Pour L'aSsemblage
INSTRUCTIONS POUR L’INSTALLATION Outils requis pour l’assemblage Tournevis phillips Assemblée jambe Aligner les 2 onglets de montage Glisser les pattes vers l’ e xtérieur Fixer les pattes sur la base en uti- dans le support. pour les bloquer en place. Une fois lisant les vis incluses, 1 vis par patte qu’... -
Página 21: Instructions D'OPération
INSTRUCTIONS D’OPÉRATION Emplacement du panneau de commande Panneau de commandes Bouton du thermostat Interruptor del Bouton marche/ar- Gradateur d’intensité des 1. Monter le réglage de calentador rêt flammes température du thermostat 1. Este interruptor 1. Cet interrupteur 1. Tourner ce cadran en sens (tourner en sens horaire) enciende y apaga sert à... - Página 22 Herramientas requeridas para el ensamblado Clair, 40-watt, ampoule E12 à douille (cu- Tournevis phillips lot à vis candélabre, ampoule B). Débrancher le réchaud. Retirer les vis tenant en place le panneau arrière du réchaud.Retirer le panneau ar- rière pour atteindre l’ampoule. REMOVE Pincer l’attache à...
-
Página 23: Dépannage
DÉPANNAGE Probleme Cause Solution 1. Pas d’alimentation, 1. Le cordon d’alimentation n’ e st 1. Vérifier que l’unité est branchée directement dans une prise de les interrupteurs ne pas branché dans une prise de courant standard à 120 volts. s’illuminent pas. courant. - Página 24 VUE EXPLOSIVE Pièce Nom de la pièce Numéro de pièce Interrupteur du thermostat P03-S Bouton du thermostat P05-S Bouton de variation d’intensité P04-S Interrupteur MARCHE/ARRET du chauffage – Interrupteur Rouge P06-S Variateur P07-S Pieds Y12-C62-LG Lit de Braises Y15-C62-P02 Moteur d’Entrainement du Générateur de Flammes P10-Q-S Veuillez noter que la taille et l’...
-
Página 25: Service À La Clientèle
GARANTIE LIMITÉE DE 1 AN Le fabricant garantit que votre nouveau foyer électrique est exempt de défaut de fabrication ou de matériaux durant une année à partir de la date d’achat, en tenant compte des conditions et des restrictions suivantes. 1. - Página 26 www.tsicustomerservice.com A406 www.tsicustomerservice.com...
