Toro Multi-Pro 5800-D Manual Del Operador página 23

Interruptor de la bomba
El interruptor de la bomba está situado en la consola
central, a la derecha del asiento
este interruptor hacia adelante para poner en marcha
la bomba, o hacia atrás para parar la bomba. Cuando
el interruptor está activado, se enciende la luz del
interruptor.
Importante:
Accione el interruptor de la bomba
únicamente con el motor a
evitar dañar la transmisión de la bomba.
Interruptores de elevación/bajada de los brazos
Los interruptores de elevación/bajada de los brazos
están situados en la consola central, a la derecha del
asiento, y se utilizan para elevar o bajar los brazos
izquierdo y derecho (Figura
Interruptor de agitación
El interruptor de la bomba está situado en la consola
central, a la derecha del asiento
este interruptor hacia adelante para activar la
agitación en el depósito, o hacia atrás para detener
la agitación. Cuando el interruptor está activado,
se enciende la luz del interruptor. Para activar la
agitación, es necesario encender la bomba del
sistema de fumigación y poner en marcha el motor a
una velocidad superior al de ralentí bajo. La válvula
de agitación está situada detrás del depósito
11).

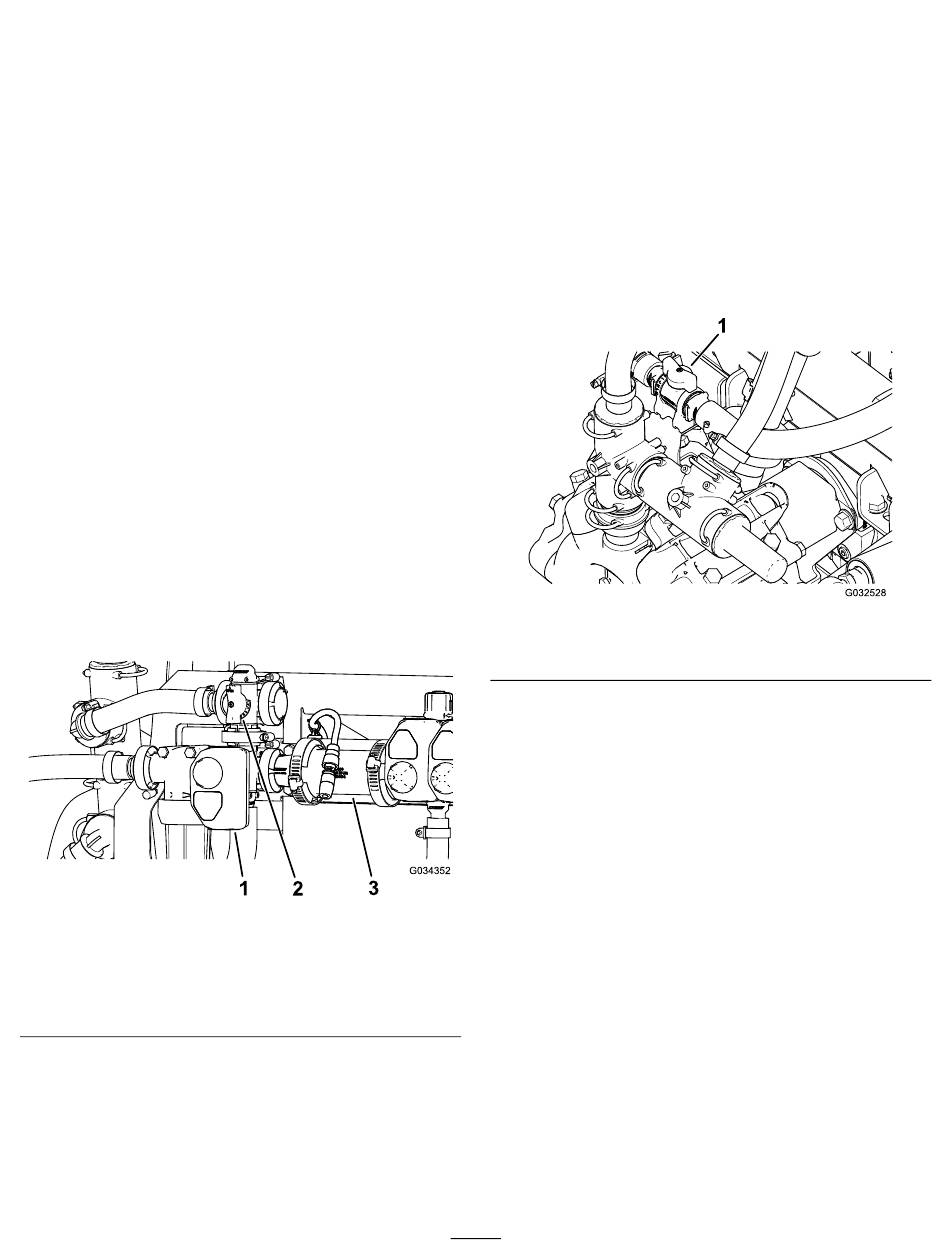

1. Actuador (válvula de
agitación)
2. Palanca de la válvula de
desvío de agitación
Válvula de desvío de agitación
La válvula de desvío de agitación redirige el caudal
de fluido a la bomba del sistema de fumigación
cuando se desactiva la agitación
válvula de desvío de agitación está situada encima de
la válvula de agitación. La válvula de desvío puede
(Figura 10). Mueva
para
RALENTÍ BAJO
10).
(Figura 10). Mueva
Figura 11
3. Caudalímetro
(Figura 11). La
ajustarse para que la presión permanezca constante
al activarse o desactivarse la agitación; consulte
Calibración de la válvula de desvío de agitación
(página 48).
Válvula de control de agitación
La válvula de control de agitación es una válvula
de bola manual que controla el flujo a las boquillas
de agitación del depósito principal. Esta válvula
permite al usuario controlar la presión del sistema de
fumigación en las boquillas de agitación del depósito
principal cuando se requieren caudales de aplicación
mayores. La válvula de control de agitación está
situada encima de la bomba
(Figura
1. Palanca de la válvula de control de agitación
Válvulas de sección de los brazos
Las válvulas de sección controlan el flujo a las
tres secciones de brazo, y pueden activarse y
desactivarse
g034352
23
(Figura
Figura 12
(Figura 13).
12).
g032528
