Funcionamiento, corte
Los filtros para montaje sobre bloques son adecuados para el
montaje directo en bloques de bomba y de mando. Se incorpo-
ran antes de los aparatos de de mando o regulación a proteger.

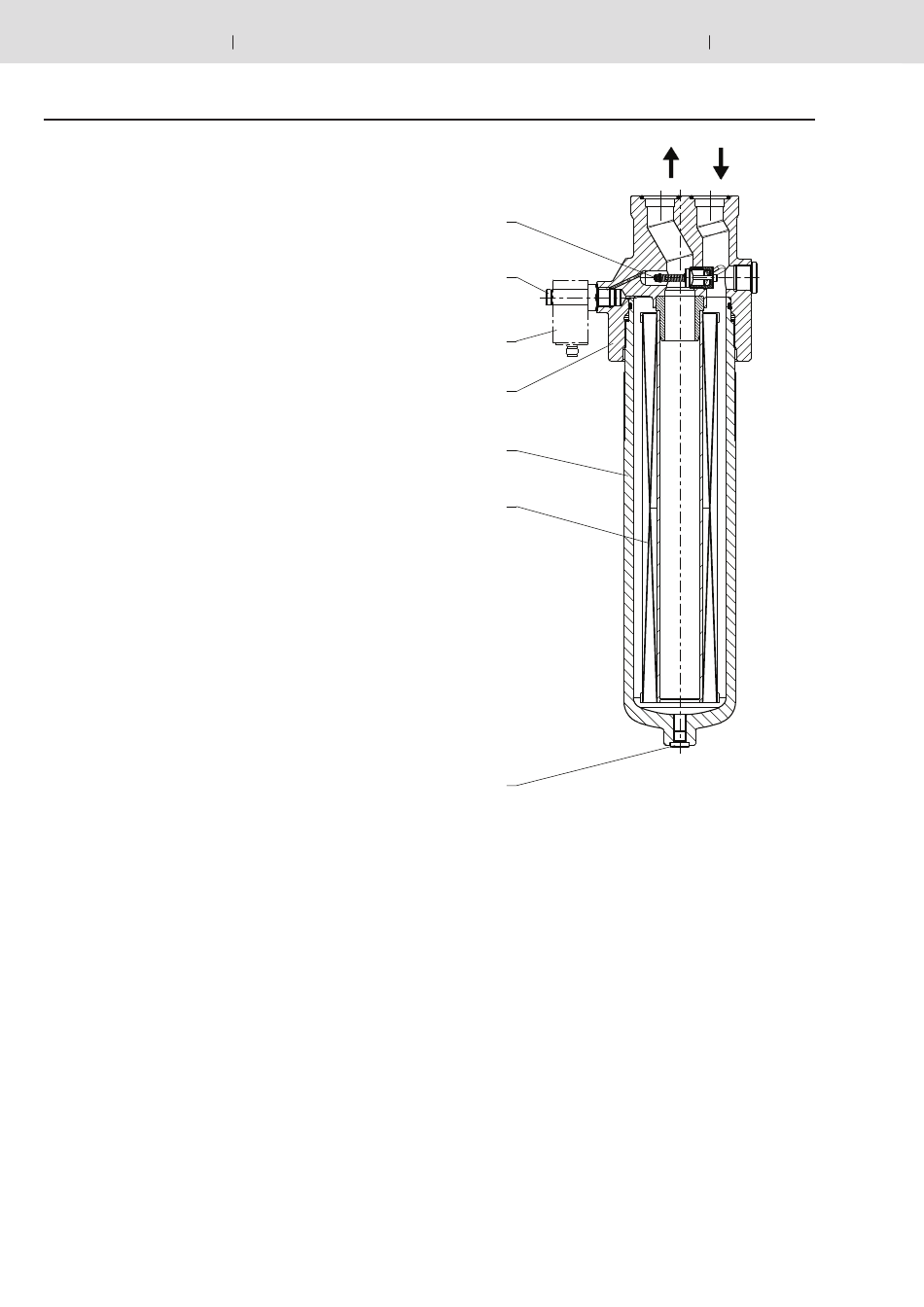

Constan básicamente de cabeza del filtro (1), un vaso de fil-
tro enroscable (2), elemento filtrante (3) así como indicador
de mantenimiento mecánico-óptico (4). En caso de filtros con
elementos filtrantes resistentes a diferencia de presión baja
(= letra indicadora diferencia de presión A) está montada
también una válvula bypass (5).
El fluido hidráulico llega a través de la conexión I al elemento
filtrante (3) donde se limpia. Las partículas de suciedad rete-
nidas se depositan en la carcasa del filtro (2) y elemento fil-
trante (3). A través de la conexión 0 retorna el fluido hidráuli-
co filtrado al circuito hidráulico.
La carcasa del filtro y todos los elementos de conexión están
diseñados de manera que los picos de presión (como por ej.
los que pueden aparecer en aperturas bruscas de las válvu-
las de mando más grandes debido a la masa de fluido ace-
lerada), se absorban en forma segura. A partir del tamaño
nominal 0160 se incluye un tornillo de descarga de aceite (7)
en la versión serie. Para el tamaño nominal 1000 el vaso del
filtro se compone de dos partes.
El filtro está equipado básicamente con indicador de mante-
nimiento mecánico-óptico (4). La conexión del indicador elec-
trónico de mantenimiento se efectúa mediante el elemento
electrónico de conmutación con 1 ó 2 puntos de conmuta-
ción (6) que se solicita por separado. El elemento electrónico
de conmutación se conecta al indicador mecánico-óptico de
mantenimiento y se retiene con el anillo de seguridad.
