S
i tiene una caja de empalmes, siga uno de los
conjuntos de pasos que figuran a continuación
para completar las conexiones.
Desconecte todas las fuentes de
alimentación antes de llevar a cabo las
conexiones.

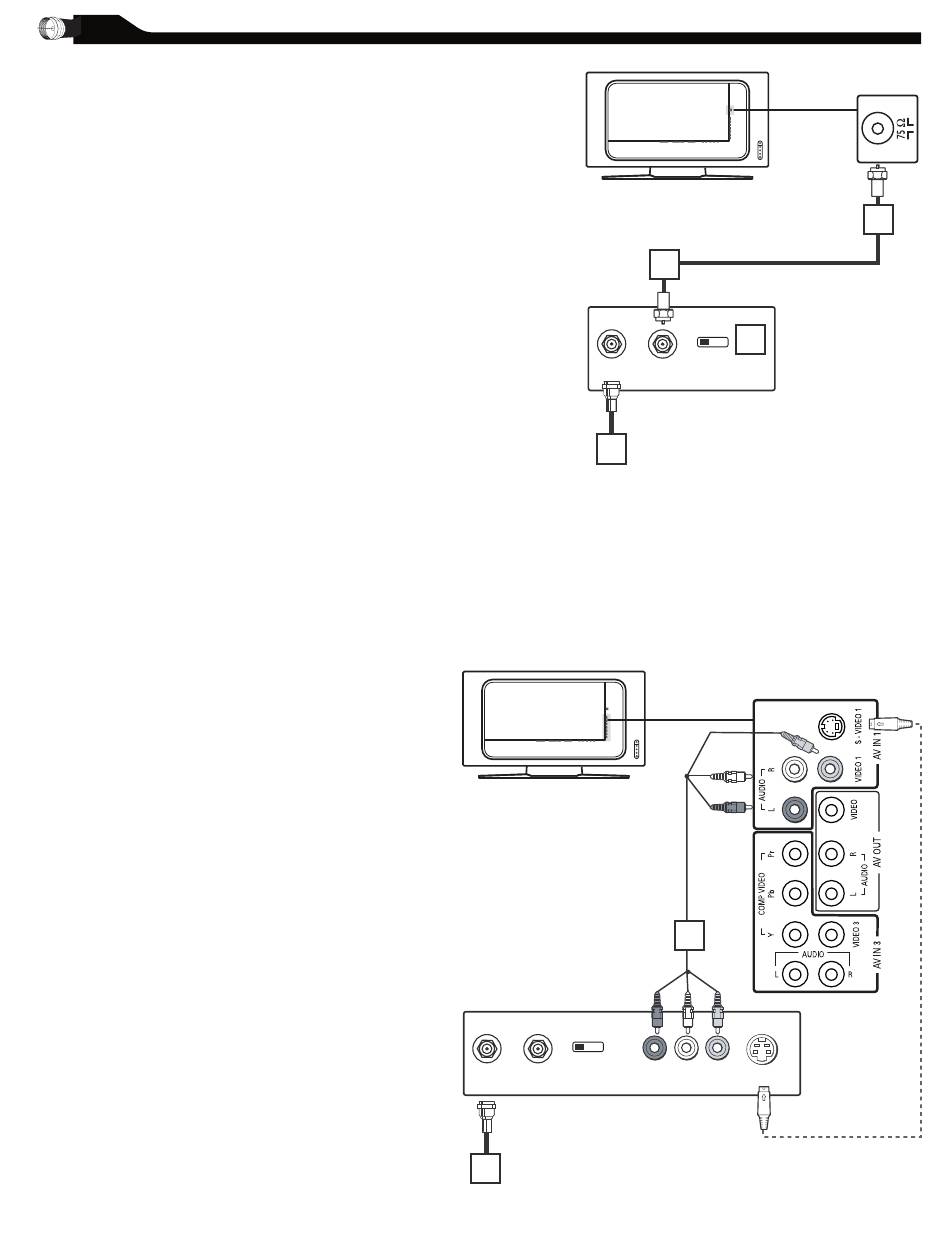

Caja de empalmes con conectores
hembra de entrada y salida de RF
Esta conexión proporcionará sonido estéreo al
televisor LCD.
1
Conecte la señal del televisor por cable al conector
hembra ENTRADA (IN) o a los terminales ENTRADA
DE RF (RF IN) o ENTRADA DE CABLE (CABLE IN) de
la caja de empalmes.
2
Conecte un cable coaxial de RF (no incluido) al
conector hembra SALIDA (OUT) o a los terminales AL
TELEVISOR (TO TV) o SALIDA DE RF (RF OUT) de la
caja de empalmes.
3
Conecte el otro extremo del cable al conector hembra
TV (marcado con 75 Ω) situado en la parte posterior del
televisor LCD.
4
Establezca el conmutador Canal (o Canal de salida) de la
caja de empalmes en 3 o 4. Establezca el televisor en el
mismo canal. Cuando vea programas de televisión, cambie
de canal en la caja de empalmes, no en el televisor LCD.
Caja de empalmes con conectores hembra de
salida de A/V (audio y vídeo)
Esta conexión no proporcionará sonido estéreo al
televisor LCD.
1
Conecte la señal del televisor por cable al conector
hembra ENTRADA (IN) o a los terminales ENTRADA
DE RF (RF IN) o ENTRADA DE CABLE (CABLE IN) de
la caja de empalmes.
2
Mediante un cable de audio y vídeo tipo RCA
(identifi cado por los colores amarillo, rojo y blanco),
conecte los conectores hembra de salida de audio y vídeo
de la caja de empalmes con los conectores hembra de
entrada de audio y vídeo del televisor.
Nota:
1. Si la caja de empalmes cuenta con un conector
hembra de salida de S-Video, utilice la conexión S-Video
para obtener una mejora calidad de imagen. Utilice el
cable de S-Video para conectar los conectores hembra
de salida de S-Video de la caja de empalmes con los
conectores hembra de entrada de S-Video del televisor.
2. También puede utilizar los conectores hembra
de entrada de audio y vídeo ENTRADA DE AV 2 y
ENTRADA DE AV 3 situados en la parte posterior del
televisor para conectar la caja de empalmes.
3. Si desea ver televisión por cable (la caja de empalmes
debe estar conectada), utilice el botón FUENTE
(SOURCE) del mando a distancia para seleccionar AV1
(o AV2, AV3, S-Video1 o S-Video2 si utiliza conectores
hembra de entrada diferentes para esta conexión).
C
ONEXIONES DE LA CAJA DE EMPALMES
CABLE
IN
1
Señal de TV por cable de la compañía de cable
OUTPUT
CH
3 4
CABLE TO
IN TV
Caja de empalmes
Señal de TV por cable
1
10
2
Cable coaxial de 75
OUTPUT 4
CH
3 4
TO
TV
Caja de empalmes
2
L R
VIDEO
AUDIO
OUT
S VIDEO
OUT
3
Ω
