Helvex 312-32 Guia De Instalacion

Asesoría y Servicio Técnico:
Consultancy and Technical
Service:
servicio.tecnico@helvex.com.mx
Hola soy Fluxy, te
ayudaré a instalar
tu producto.
Hi I'm Fluxy, I'll
help you to install
your product.
Herramienta Requerida
desarmador plano
flathead
screwdriver
Dimensiones Recomendadas / Recommended Dimensions
tubería de alimentación
1
1
Ø 32mm (Ø 1 ¼") (no
incluida)
supply pipe Ø 32mm
(Ø 1 ¼") (not included)
Nota: La tubería debe ser de
Ø 32mm (Ø 1 ¼") desde la
alimentación.
Note: The pipe diameter should
be Ø 32mm (Ø1 ¼ ")from the feed.
GUÍA DE INSTALACIÓN
INSTALLATION GUIDE
(52) 55 53 33 94 31
Agradecemos su elección por los productos HELVEX.
Estamos seguros de que su confiabilidad por el producto excederá sus más altas expectativas, cuya
funcionalidad, estética, durabilidad, respaldo integral y alta calidad le otorgarán plena satisfacción por años,
reflejando el compromiso con la calidad, innovación y el medio ambiente que forman parte de Helvex.
Thank you for choosing HELVEX products.
We are confident that the product reliability will exceed your maximum expectations. The functionality,
aesthetics, durability, quality and support will grant you full satisfaction for years, it is Helvex commitment to
the quality, innovation and the environment.
Para disminuir el riesgo de lesiones o daños a la propiedad, lea todas las instrucciones antes de instalar el
producto. Utilice gafas de seguridad. En obras de construcción, instalación, modificación, ampliación y
reparación deben cumplir con el reglamento de construcción y obras de su localidad. El producto ilustrado
puede sufrir cambios de aspecto como resultado de la mejora continua a la que está sujeto.
To reduce the risk of injury or property damage, read all instructions before installing the product. Please
remember to use safety glasses. In construction, installation, alteration, extension and repair, the rules of
constructions must be applied. As result of continuous improvement, the illustration product may change in
appearance.
Esta guía de instalación aplica al producto en cualquier acabado. / This installation
Requerimientos de Instalación
Requerimientos de Instalación
Installation Requirements Installation Requirements
Para el correcto funcionamiento de éstos productos, se recomiendan las sig. presiones:
For the correct operation of these products, the following pressures are recommended:
Modelo / Model
kg/cm²
310-32, 310-38
1,0
310-WC-4.8,
/ Required Tools
llave inglesa
wrench
60 cm
cámara de aire con tubo
(23,6")
de 32mm (1¼")
air chamber tube
32mm (1¼")
Refacciones Originales:
Original Spare Parts:
www.refaccioneshelvex.com.mx
refacciones@helvex.com.mx
ADVERTENCIA
guide applies to the product in any finish.
Mínima / Minimum
Máxima
PSI kPa kg/cm²
14,2 98,06
6,0
cortador de tubo
pipe cutter
tubo Ø 25,4 mm (Ø 1") (no incluido)
pipe Ø 25,4 mm (Ø 1") (not included)
reducción campana de Ø 32 a 25,4
mm (Ø 1 ¼" - 1") (no incluida)
reduction bell Ø 32 a 25,4 mm
(1 ¼" - 1") (not included)
1-06-0597-5

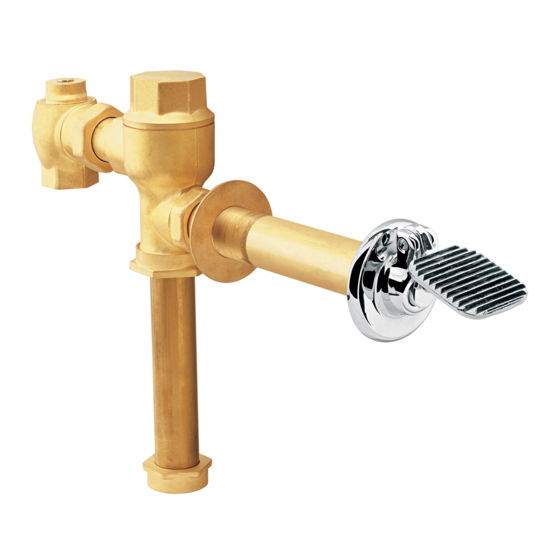

Fluxómetro para Taza Flux Oculto de Pedal
Expuesto 6 lpd
Flushometer Exposed Pedal
Fluxómetro para Taza Flux Oculto de Pedal
Expuesto 4,8 lpd
Fluxometer Exposed Pedal
(52) 55 53 33 94 00
(52) 55 53 33 94 21
Ext. 5913, 5068 y 4815
/ WARNING
Cada metro de altura de
su producto a la base
del tinaco equivalen a
/ Maximum (0,1 kg/cm²) [1,42 PSI].
PSI kPa
Every meter of height of
your product to the base
of the tube is equivalent
85,3 588,3
to (0,1 kg/cm²) [1,42
PSI].
teflón
teflon
adaptador
(incluido)
adapter
Verificar que la dimension
(included)
*A sea la necesaria para
enroscar la tuerca con el
*A
chapetón hasta el paño de
la pared.
Verify that the dimensión
*A should sufficiently
tighten the nut until the
escutcheon cloth wall.
312-32,312-38
/ 1,5 gpf Urinal Hidden
312-WC-4.8
/ 1,2 gpf Urinal Hidden
