Helvex 310-19-0.5 Guia De Instalacion

Asesoría y Servicio Técnico:
Consultancy and Technical
Service:
servicio.tecnico@helvex.com.mx
Hola soy Fluxy, te
ayudaré a instalar
tu producto.
Hi I'm Fluxy, I'll
help you to install
your product.
Herramientas y Materiales Recomendados / Recommended Tools and Materials
desarmador plano
slotted screwdriver
Dimensiones Generales / General Dimensions
1
34 cm
(13,3")
20 cm
(7,8")
VISTA LATERAL
GUÍA DE INSTALACIÓN
INSTALLATION GUIDE
(52) 55 53 33 94 31
Agradecemos su elección por los productos HELVEX.
Estamos seguros de que su confiabilidad por el producto excederá sus más altas expectativas, cuya
funcionalidad, estética, durabilidad, respaldo integral y alta calidad le otorgarán plena satisfacción por años,
reflejando el compromiso con la calidad, innovación y el medio ambiente que forman parte de Helvex.
Thank you for choosing HELVEX products.
We are confident that the product reliably will exceed your highest expectations. This product's functionality,
aesthetics, durability, quality and support will grant you full satisfaction for years, thus reflecting Helvex's
commitment to quality, innovation and the environment.
Para disminuir el riesgo de lesiones o daños a la propiedad, lea todas las instrucciones antes de instalar el
producto. Utilice gafas de seguridad. En obras de construcción, instalación, modificación, ampliación y
reparación deben cumplir con el reglamento de construcción y obras de su localidad. El producto ilustrado
puede sufrir cambios de aspecto como resultado de la mejora continua a la que está sujeto.
To reduce the risk of injury or property damage, please read all instructions before installing the product.
Wear safety glasses. For any construction, installation, alteration, extension or repair, comply with your local
building codes. The product's illustration may vary in appearance to the actual product as result of the
continuous improvement process it is subject to.
Esta Guía de Instalación Aplica al Producto en Cualquier Acabado
This Installation Guide Applies to the Product in any Finishing
Requerimientos de Instalación Requerimientos de Instalación
Installation Requirements Installation Requirements
Para el correcto funcionamiento de éstos productos, se recomiendan las siguientes presiones:
For the correct functioning of these products, the recommended water pressure are:
Mínima
Modelo / Model
kg/cm²
310-19-0,5
1,0
310-19-1
310-19
llave inglesa
adjustable wrench
10 cm
(3,9")
22,5 cm
(8,8")
NPT (Nivel de Piso Terminado)
FFL (Finished Floor Level)
30 cm
(11,8")
/ SIDE VIEW
Refacciones Originales:
Original Spare Parts:
www.refaccioneshelvex.com.mx
refacciones@helvex.com.mx
ADVERTENCIA / WARNING
/ Minimum Máxima / Maximum
PSI kPa kg/cm² PSI
14,2 98,06 6,0 85,3
cortador de tubo
tube cutter
1-06-1299-1

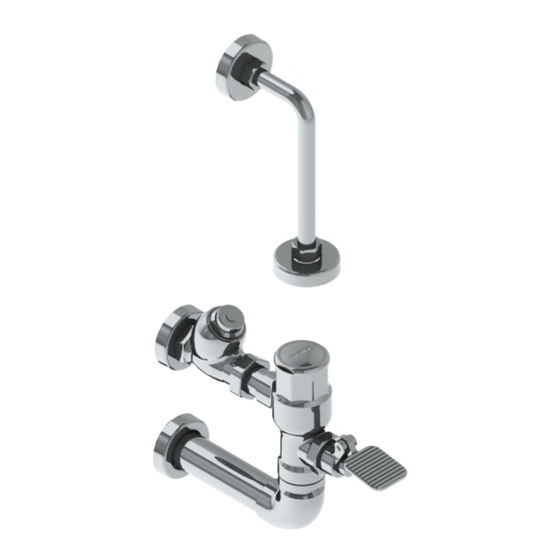

Fluxómetro de Pedal Expuesto para Mingitorio, 0,5 LPD
Exposed Pedal Flushometer for Urinal, 0,13 GPF
Fluxómetro de Pedal Expuesto para Mingitorio, 1,0 LPD
Exposed Pedal Flushometer for Urinal, 0,26 GPF
Fluxómetro de Pedal Expuesto para Mingitorio, 3,0 LPD
Exposed Pedal Flushometer for Urinal, 0,79 GPF
(52) 55 53 33 94 00
(52) 55 53 33 94 21
Ext. 5913, 5068 y 4815
Cada metro de altura de
su producto a la base
del tinaco equivalen a
(0,1 kg/cm²) [1,42 PSI].
kPa
Every meter of height of
your product to the base
of the tube is equivalent
to (0,1 kg/cm²) [1,42 PSI].
588,3
teflón
plumber's tape
Pared con Acabado Final
Finished Wall
VISTA SUPERIOR / TOP VIEW
310-19-0.5
310-19-1
310-19
33 cm
(13")
