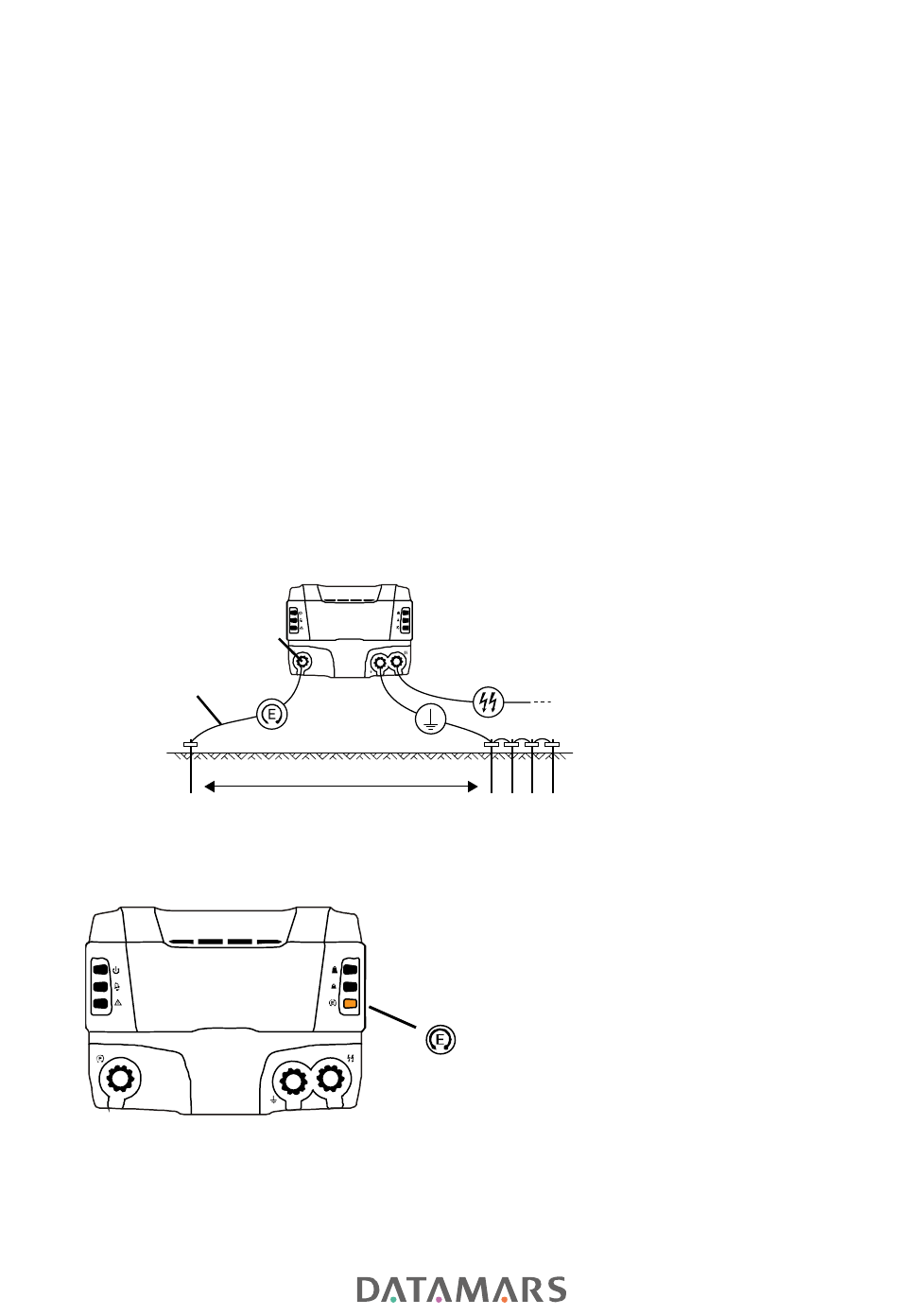

Aardecontrole (optioneel)
De kwaliteit van de aarding is van invloed op de afrasteringsspanning. Met de functie
voor aardecontrole kunt u de werking van het aardingssysteem continu in de gaten
houden en zo uw elektrische afrastering optimaal laten functioneren.
De functie voor aardecontrole vergelijkt de spanning van het hoofdaardingssysteem
van het elektro-afrasteringssysteem met de spanning van elke individuele aardpen.
Zorg ervoor dat de aardpennen ten minste 10 m van enig ander aardingssysteem
staan (dus ook van het hoofdaardingssysteem van het elektro-afrasteringsapparaat).
Plaats de aardpen in tegenovergestelde richting van de uitvoerdraad. Sla een 2 m
lange aardpen in de grond. Gebruik geïsoleerde hoogspanningskabel en een
aardingsklem om de aardpen en de aansluiting aardingscontrole van de afrastering
met elkaar te verbinden.
Aansluiting aardingscontrole
van de afrastering
Geïsoleerde ondergrondse
afrasteringsdraad
Aardingsklem
Aardpen van 2 m
Het signaallampje van de aardingsstatus aflezen
Brandt het signaallampje van de aardingsstatus? Volg dan het advies betreffende het
installeren en behouden van een effectief aardingssysteem op; dit is te vinden op de
website (zie de verpakking van het elektro-afrasteringsapparaat voor meer informatie).
10 m
Signaallampje aardingsstatus (oranje)
Ledlampje aap = controleer het aardingssysteem
Uitvoerdraad naar de elektrische afrastering
Hoofdaardingssysteem van elektro-afrasteringsapparaat
