6.2
Instrucciones generales de montaje
Para el montaje, se tienen que observar las indicaciones para la seguridad en el Capítulo 3.
El montaje debe ser realizado con gran esmero por especialistas.
Al hacer la planificación ya se debe tener cuidado para que exista suficiente espacio para el montaje y los
futuros trabajos de cuidados y mantenimiento.
Al comienzo de los trabajos de montaje se deben tener a disposición suficientes aparatos elevadores.
6.3
Colocación de los elementos de acoplamiento
Antes de iniciar el montaje, los extremos de eje, el disco de freno (32), las superficies de brida, así como
los elementos de acoplamiento se tienen que limpiar cuidadosamente, frotando los extremos de eje con
un lubricante. Antes de limpiar los elementos de acoplamiento N-EUPEX con disolvente se tienen que
retirar las empaquetaduras.
¡Atención!
El montaje del acoplamiento FLUDEX se tiene que realizar, según indica la figura, con una arandela de
sujeción (140) y un husillo. El acoplamiento se tiene que montar de modo que esté aplicado en el resalte
del eje.
¡Atención!
Después del montaje, el acoplamiento FLUDEX se tiene que asegurar en sentido axial mediante una
arandela de sujeción (140) y un tornillo de sujeción (141) (ver punto 6.1.3).
Cuando se utilizan los acoplamientos barnizados en zonas con peligro de
explosión, es necesario tener en cuenta los requisitos de la conductividad del
barniz y la restricción del espesor de la capa del barniz aplicado conforme a
EN 13463-1. En barnices con espesores de capa inferiores a 200 m m no se tiene
que esperar ninguna carga electrostática. Con espesores de capa de barniz
superiores a 200 m m se tienen que evitar cargas electrostáticas, p.ej. limpiando
el acoplamiento.
Observar las indicaciones del fabricante para el manejo del disolvente.
Los elementos de acoplamiento y el disco de freno se deben montar con ayuda
de un dispositivo adecuado para evitar que se dañen los rodamientos del eje a
causa de la fuerza de unión axial.
Asegurarse de que se dispone de los elevadores adecuados.
Bajo ningún concepto se deben aplicar fuerzas de montaje a través de la carcasa
del acoplamiento.

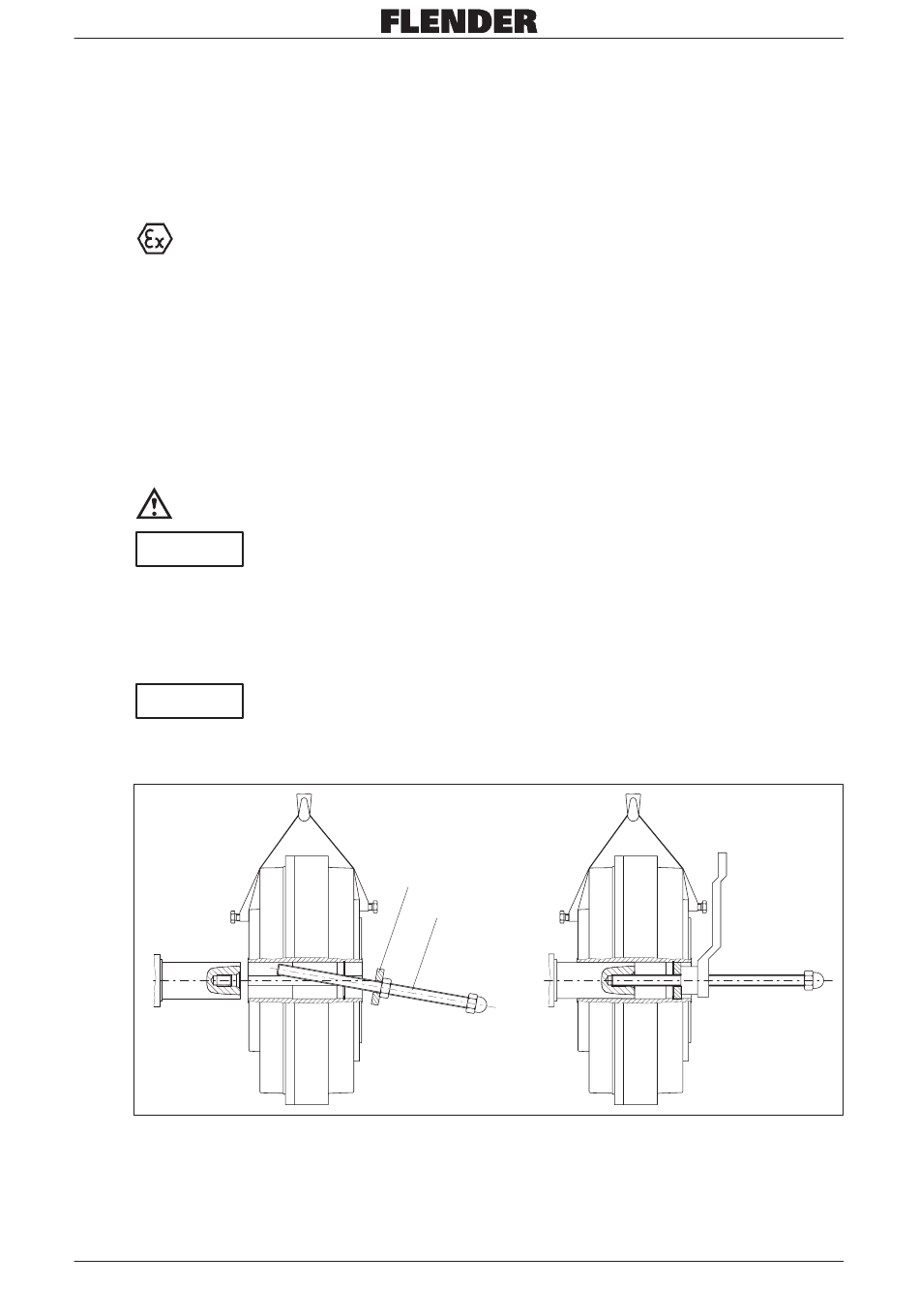

Arandela de sujeción (140)
Husillo
BA 4600 SP 09.04
14 / 38
