PGH Serie 2X | Bomba a engranajes con dentado interior
Avisos de montaje
Avisos de montaje
Tanque de fluido
▶ Adaptar el volumen útil del tanque a las condiciones
de servicio.
▶ No se debe exceder la temperatura de fluido hidráulico
admisible, eventualmente prever un enfriador.
Tuberías y conexiones
▶ Retirar los tapones protectores de la bomba.
▶ Elegir el diámetro interno de los tubos correspondiendo
a las conexiones (velocidad de aspiración 1 a 1.5 m/s).
▶ Presión de entrada, ver página 4.
▶ Tuberías y racores deben limpiarse cuidadosamente
antes del montaje.
Recomendación para la colocación de tubos
▶ En ningún caso puede ser directamente reaspirado el
fluido de retorno, es decir, seleccionar la mayor distan-
cia posible entre la tubería de aspiración y de retorno.
▶ Los extremos de retorno y aspiración siempre deben
estar claramente debajo del nivel de aceite.
▶ Se debe prestar atención a un montaje estanco de las tuberías.
Filtro
En lo posible, emplear filtro de retorno o de presión.
(Emplear el filtro de aspiración sólo en combinación con
conmutador de baja presión/indicador de ensuciamiento).
Fluido hidráulico
▶ Tener en cuenta nuestras prescripciones según catá-
logo 90220.
▶ Recomendamos fluidos hidráulicos de marca.
▶ No pueden mezclarse diferentes tipos de fluidos hidráu-
licos, cuya consecuencia puede ser una descomposición
o disminución de la capacidad lubricante.
▶ El fluido hidráulico debe ser renovado en determinados
períodos de acuerdo a las condiciones operativas. Con ello es
necesario limpiar al tanque de fluido hidráulico de residuos.
Bosch Rexroth AG, RS 10223/04.2013

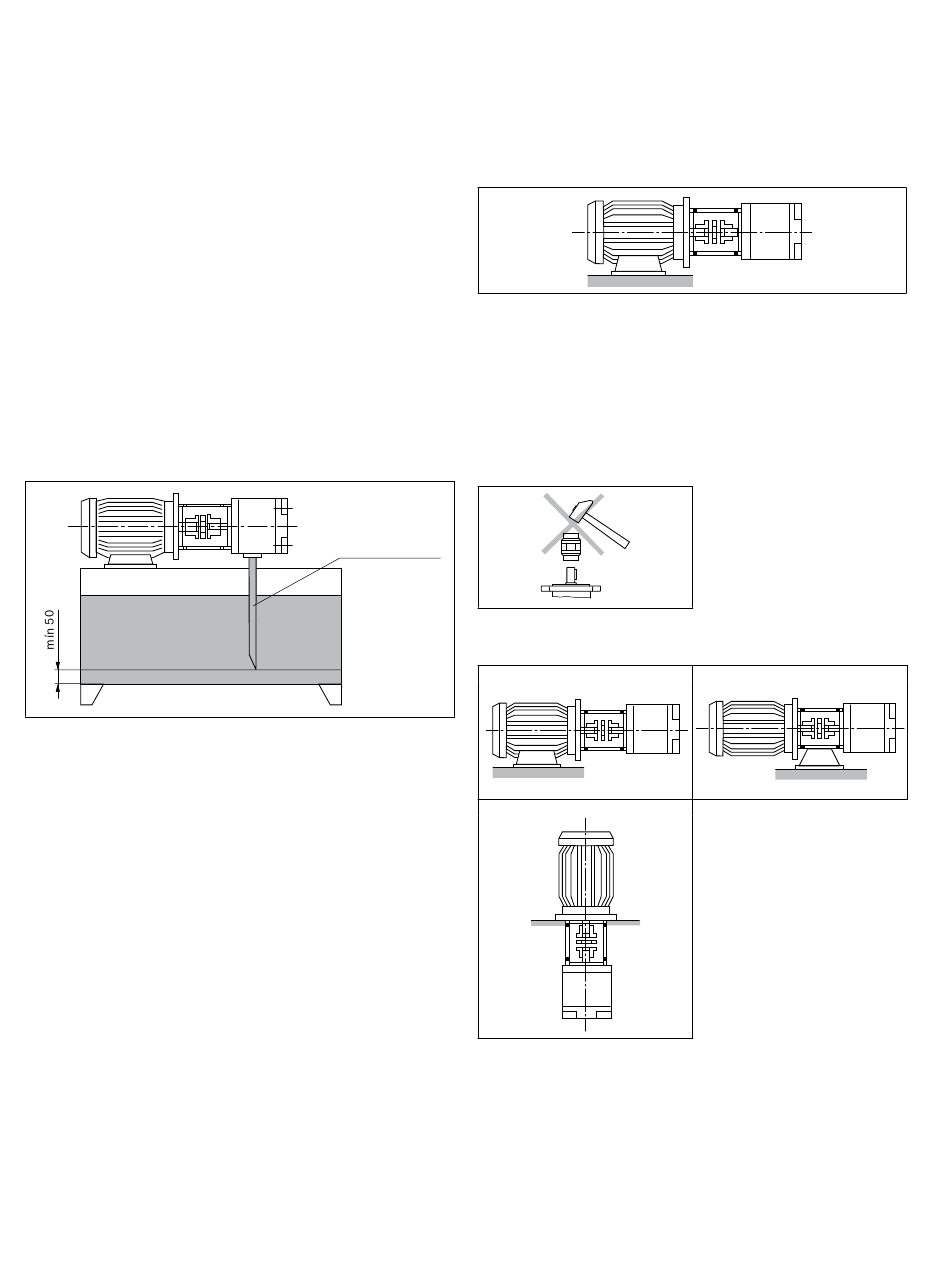

Accionamiento
Motor eléctrico + soporte de bomba + acoplamiento + bomba
▶ ¡No se admiten fuerzas radiales o axiales sobre el eje de
accionamiento de la bomba!
▶ ¡El motor y la bomba deben estar exactamente alineados!
▶ ¡Utilice siempre un acoplamiento adecuado para com-
pensar desplazamientos del eje!
▶ ¡Al colocar el acoplamiento evitar fuerzas axiales, es
decir, no debe ser montado a golpes o mediante pren-
sado! ¡Utilizar la rosca interna del eje de accionamiento!
Tubería de aspiración
Posiciones de montaje
B3
V1
Dimensiones (mm)
B5
