Descripción de funcionamiento
3
7
1.2
1.1
4
5

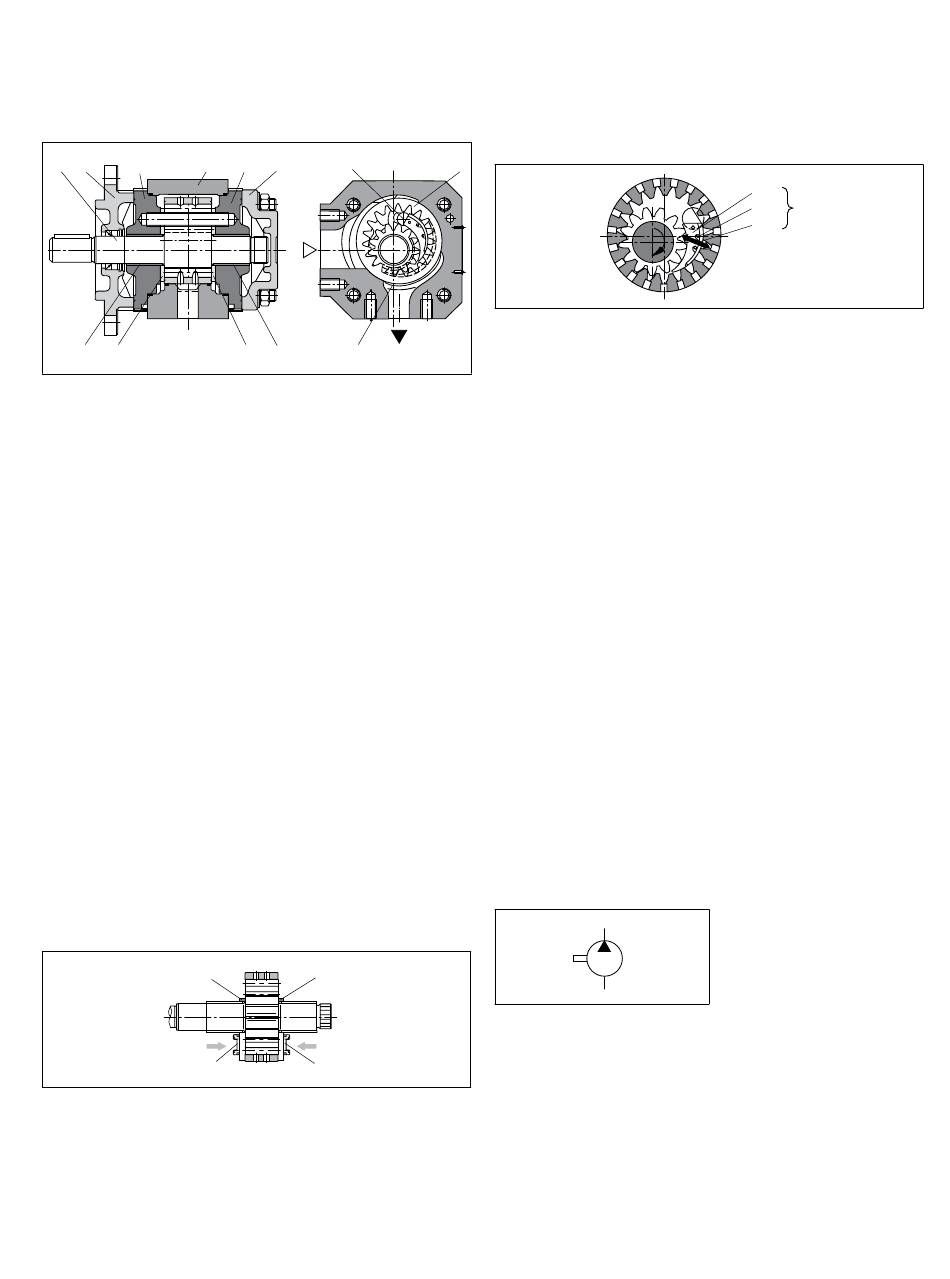

Construcción
Las bombas hidráulicas del tipo PGH son a engranajes de
dentado interior con huelgos compensados y cilin-
drada constante.
Constan básicamente de carcasa (1.1), tapa de coji-
nete (1.2), rueda hueca (2), eje de piñón (3), cojinetes desli-
zantes (4), discos axiales (5), tapa de cierre (6), brida de
sujeción (7) y espiga de tope (8), así como pieza de llenado
de segmento (9), que se compone de segmento (9.1), porta-
segmento (9.2) y los rodillos obturadores (9.3).
Proceso de aspiración e impulsión
El eje de piñón (3) con cojinete hidrodinámico acciona a la
rueda hueca con dentado interno (2) en el sentido de
giro indicado.
Durante el movimiento giratorio en un ángulo de ca. 90° en la
zona de aspiración se produce el aumento del volumen. Se
produce una depresión y entra fluido hidráulico a las cámaras.
La pieza de llenado de segmento en forma de hoz (9) separa
las cámaras de aspiración y de presión. En la cámara a pre-
sión los dientes del eje de piñón (3) entran nuevamente en
los huecos de dientes de la rueda hueca (2). El fluido es
impulsado a través del canal de presión (P).
Compensación axial
5
F
A
10
La fuerza de compensación axial F
cámara a presión y es producida con el campo de pre-
sión (10) en las placas axiales (5).
De esta manera los intersticios axiales longitudinales entre
las piezas rotatorias y fijas son muy pequeños y garantizan
un sellado axial óptimo de la cámara a presión.
1.2
6
8
S
P
5
4
11
5
F
A
10
actúa en el sector de la
A
Bomba a engranajes con dentado interior | PGH Serie 2X
Compensación radial
2
La fuerza de compensación radial F
mento (9.1) y el portasegmento (9.2).
En función de la presión de servicio, las piezas de llenado
de segmento (9.1) y (9.2) son comprimidas contra el diá-
metro de cabeza del eje de piñón (3) y rueda hueca (2).
La relación de áreas y la posición de los rodillos obturado-
res (9.3) entre el segmento y el portasegmento están
dimensionados de manera de lograr una obturación prácti-
camente libre de intersticios de fuga entre rueda hueca (2),
piezas de llenado de segmento (9) y eje de piñón (3).
Los resortes debajo de los rodillos obturadores (9.3) pro-
veen un prensado suficiente, también a presiones muy bajas.
Cojinete hidrodinámico e hidrostático
Las fuerzas que actúan sobre el eje de piñón (3) son absor-
bidas hidrodinámicamente por cojinetes de deslizamiento
radiales (4); que actúan sobre la rueda hueca (2), por el
cojinete hidrostático (11).
Dentado
El dentado es un dentado evolvente. Su gran longitud de
engrane produce una reducida pulsación de caudal y pre-
sión; estas pulsaciones reducidas son esenciales para un
funcionamiento silencioso.
▼ Símbolo
P
S
Descripción de funcionamiento
9.2
9.3
9
9.1
F
R
actúa sobre el seg-
R
RS 10223/04.2013, Bosch Rexroth AG
