4 INDICACIÓN DE LOS LEDS Y USO DE LA HMI REMOTA
4.1 INDICACIÓN DE LOS LEDS
El ADW300 presenta dos leds para status (H1 – verde) del producto e indicación de fallas
(H2 – rojo). En la Figura 4.1 en la página 45
en el producto:

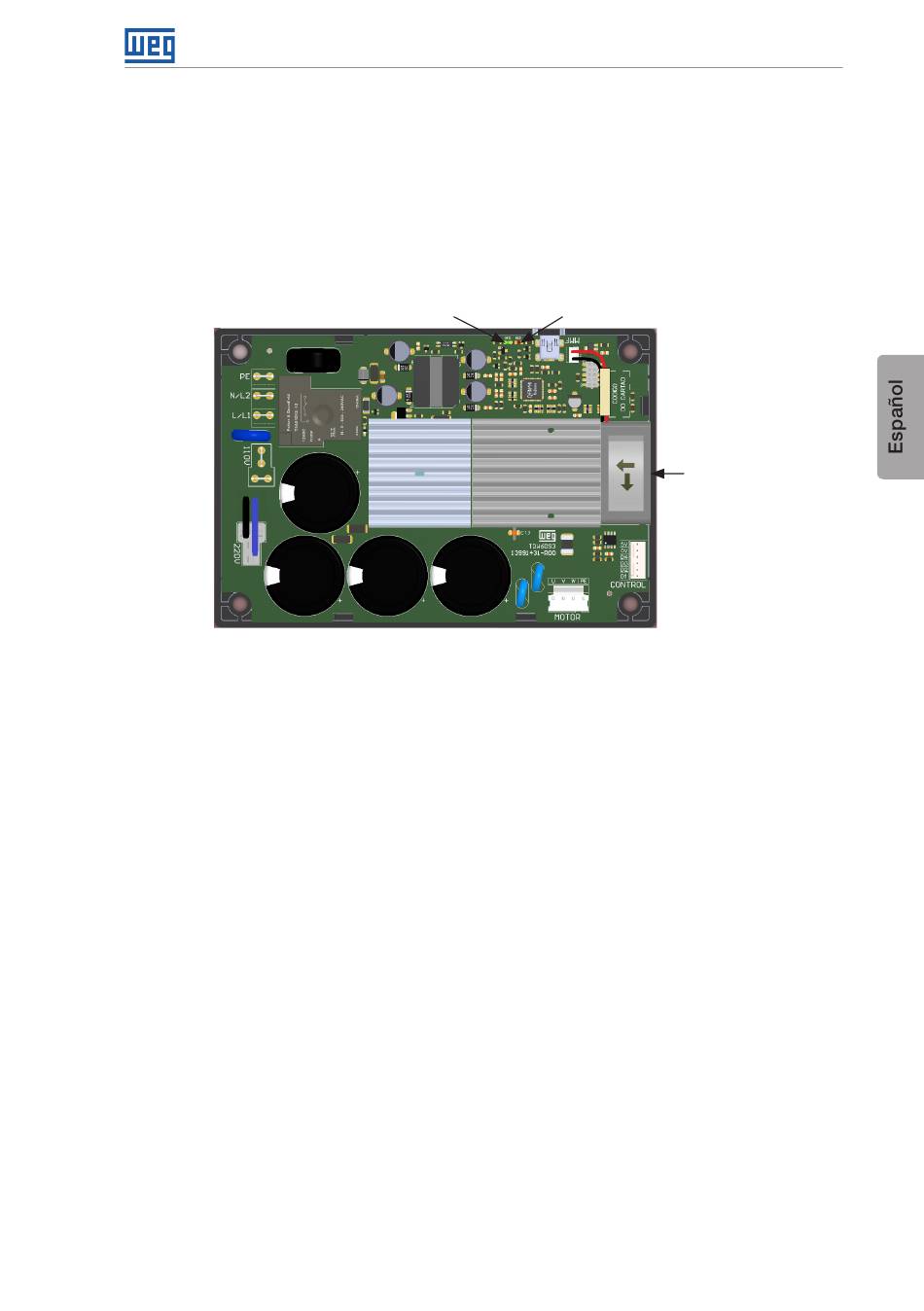

Figura 4.1: Ubicación de los leds y del ventilador en el ADW300
Indicaciones del led verde H1 – Status: la función de este led es indicar que el convertidor está
funcionando normalmente.
a) Siempre encendido: cuando el convertidor esté energizado y sin fallas.
b) Guiñando rápidamente (1 segundo encendido y 1 segundo apagado): cuando el motor está
girando.
c) Apagado: cuando el convertidor está en falla o sin tensión.
Indicaciones del led rojo H2 – Fallas: la función de este led es indicar cuando el convertidor
está en falla.
a) Apagado: convertidor en funcionamiento normal o sin tensión.
b) Guiñando: convertidor en estado de falla. El led H2 guiña conforme la falla ocurrida en el
convertidor. En la Tabla 4.1 en la página 46
cantidad de guiñadas del led H2.
es indicada la ubicación de los leds y del ventilador
Led verde H1 Led rojo H2
indicación de
indicación de
fallas
status
son indicadas las fallas de acuerdo con la
HMI y Programación Básica
Ventilador
ADW300 | 45
