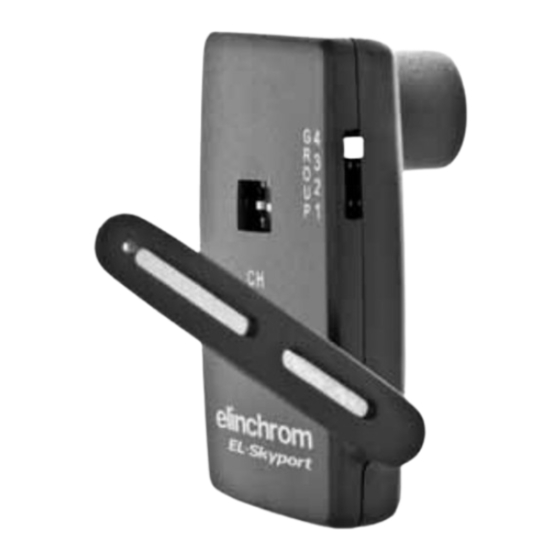

Sistema inalámbrico digital a 2,4ghz, transceptor rx de disparador de flash
Ocultar thumbs
Ver también para EL-Skyport:
- Manual de funcionamiento (79 páginas) ,
- Instrucciones para el uso (36 páginas) ,
- Instrucciones para el uso (31 páginas)
Capítulos
Tabla de contenido
Solución de problemas
Manuales relacionados para Elinchrom EL-Skyport
Resumen de contenidos para Elinchrom EL-Skyport
- Página 1 Tr a n s c e i v e r R X 19353 Instructions for use Instrucciones para el uso Istruzioni per l’uso Инструкция по эксплуатации E L S Tr a n s c e i v e r R X M a n u a l 0 7.
- Página 2 English 1 - 9 Deutsch 10 - 18 Français 19 - 27 Español 28 - 36 Italiano 37 - 45 Guarantee 46 - 47...
-
Página 3: Tabla De Contenido
C o n t e n t s : Features Extra RX features with EL-Transmitter Computer Remote control features Operating Instructions Flash Trigger Computer Remote Control Frequency Channel Trigger Group Modes EL-Skyport Features EL-Skyport Modules Troubleshooting CE Statements FCC Compliance and Advisory Statement Disposal and recycling... -
Página 4: Features
• Power decrease in 1/10 f-stops • Modelling lamp toggle Note : Only the EL-Skyport Transmitter and Transceiver RX modules are required for the ELINCHROM RX units, to remotely adjust the flash power and to remotely switch modelling lamp ON or OFF. -
Página 5: Computer Remote Control Features
EL-Skyport 3.0 Software (i.e. Delay flash, Flash Stand-by, special modelling lamp features and more..) • Real Time Feedback from RX units with EL-Skyport software. WYSIWYG: What you see is what you get! Plug and Play auto detection with EL-Skyport Software (no manual unit addressing is •... -
Página 6: Computer Remote Control
3. Switch ON the ELINCHROM RX Flash Unit. 4. Start EL-Skyport 3.0 Software and wait until RX unit is automatically found and added to the units list. (For ERS 1.0 Software you have to start “Scan Net” to find the RX unit. -
Página 7: Frequency Channel
After setting, switch Transceiver RX OFF and ON again to activate the new frequency channel change. Trigger Group Modes The EL-Skyport Transceiver RX can be triggered by the EL-Skyport Transmitter in the following modes: 1. Groups (1 to 4) sets and triggers flash units in different “Groups”... -
Página 8: El-Skyport Features
EL-Skyport Features All EL-RX units accept computer operation. Use a 19354 with the 19353 and the EL-Skyport PC/MAC Software to access the following EXTRA features: 1. Automatic PnP (Plug and Play) detection. This software automatically adds connected RX units to the unit list 2. -
Página 9: El-Skyport Modules
EL-Skyport Modules EL-Skyport Transmitter Speed • Universal Transmitter for triggering all EL-Skyport Receivers from the Camera via Hot- shoe or SYNC cable! EL-Skyport Universal SPEED (NEW) / Universal (previous version) • The Universal Receiver for all makes of Flash having a SYNC socket EL-Skyport USB RX SPEED (NEW) / USB RX (previous version) •... -
Página 10: Troubleshooting
RX unit with Transceiver RX is not Ø To check if the single RX unit is found found by EL-Skyport software Ø Press “Search” in the EL-Skyport Software to activate PnP-Auto detection Ø Check EL-Skyport Documentation for more information CE Statements This device has been tested and found to comply with the requirements set... -
Página 11: Fcc Compliance And Advisory Statement
Any components not reclaimed will be disposed of in an environmentally acceptable manner. If you have any question on disposal, please contact your local office or your local ELINCHROM agent (check our website for a list of all ELINCRHOM agents world wide). - Página 12 I n h a l t s v e r z e i c h n i s : Funktionen RX Spezial Funktionen mit EL-Transmitter Computer Fernbedienung Betriebsanleitung Blitzauslösung Flash Trigger Computer Fernbedienung Frequenzkanäle Auslösegruppen EL-Skyport Funktionen EL-Skyport Module Fehlerbehandlung CE-Kennzeichnung Entsorgung und Recycling...
-
Página 13: Funktionen
Betriebsanleitung : 2.4 GHz Digital Wireless Flash Trigger Transceiver RX Funktionen EL-Skyport Flash Trigger ist mit der neuesten 2.4 GHz Digital Wireless Technologie ausgestattet. • 2 in 1 Remote Flash Technology (Wireless Flash triggering und Remote Control via Mac / PC) Zweikanal Technologie für Blitzauslösung und Fernbedienung... -
Página 14: Computer Fernbedienung
Betriebsanleitung Blitzauslösung Flash trigger 1. Stecken / verbinden Sie das Transceiver RX Modul mit dem ELINCHROM RX Studiogerät. 2. Prüfen Sie die korrekte Gruppen- und Frequenzeinstellung der Module. 3. Schalten Sie Ihr ELINCHROM RX Studiogerät EIN. Zum TEST drücken Sie bitte den... -
Página 15: Computer Fernbedienung
Frequenzkanal 1 möglich). 3. Schalten Sie Ihr ELINCHROM RX Studiogerät EIN. 4. Öffnen Sie EL-Skyport 3.0 Software und warten Sie, bis das RX Gerät automatisch gefunden und zur Geräteliste hinzugefügt wird. (Bei ERS 1.0 Software müssen Sie “Scan Net”... -
Página 16: Frequenzkanäle
Die Frequenzeinstellung wird erst nach erneutem Einschalten aktiviert. A u s l ö s e g r u p p e n Der EL-Skyport Transceiver kann in folgende Auslöse Betriebsarten konfiguriert werden 1. Grupen (1 to 4) ermöglicht eine gruppenorientierte Auslösung von RX Geräten è... -
Página 17: El-Skyport Funktionen
EL-Skyport Funktionen Alle EL-RX Geräte können per Computer fernbedient werden. Benutzen Sie 19354 mit 19353 und die EL-Skyport PC/MAC Software um folgende EXTRA Funktionen zu erhalten: 1. PnP (Plug and Play) Geräteerkennung ermöglicht die automatische Erkennung von RX Geräten ohne manuelle Adressierung 2. -
Página 18: El-Skyport Module
• Universal Receiver ist ein universeller Empfänger für alle Blitzgeräte mit SYNCHRON Buchse. vorgänger Version EL-Skyport USB RX SPEED (NEU) / USB RX ( • Erlaubt die Fernbedienung aller Elinchrom RX Geräte per Computer in Verbindung mit Transceiver RX Module. Universal Speed USB RX Speed Transmitter &... -
Página 19: Fehlerbehandlung
RX Gerät mit Transceiver RX Ø Test mit nur einem RX Gerät wird von der EL-Skyport Soft- Ø Verwenden der Funktion “Suchen” in der EL-Skyport Soft ware nicht gefunden ware um die PnP Suche zu starten Ø Weitere Hilfestellung finden Sie in der EL-Skyport... -
Página 20: Ce-Kennzeichnung
Wiederverwertung bzw. wertstofflichen Verwertung zuzuführen, soweit es in bestimmungsgemäßen Gebrauch entspricht. Nicht verwertbare Geräte- teile werden sachgemäß entsorgt. Bei Fragen zur Entsorgung wenden Sie sich bitte and Ihre Verkaufsstelle. Eine Liste aller Verkaufsstellen in Ihrer Nähe finden Sie auf unserer Homepage www.elinchrom.com. - Página 21 Mode d’emploi Déclencheur à distance Réglage du fash depuis l’ordinateur Fréquence du canal radio Modes d’utilisation du groupe de déclenchement EL-Skyport fonctions complémentaires Modules EL-Skyport Dépannage Déclaration de conformité CE Mise au rebut et recyclage...
-
Página 22: Caractéristiques
Mac ou PC • Technologie bi canal pour le des flashes déclenchement et l’échange de données • Compatible avec tous les flashes Elinchrom RX • Vitesse d’obturation supérieure au 1/1000s (SLR: 1/250) • Gère jusqu’à 4 groupes de déclenchement •... -
Página 23: Caractéristiques Du Système De Gestion Des Flashes Par Ordinateur
(stand-by), contrôle de la pilote, ainsi que d’autres fonctionnalités. • Actions en temps réel sur les flashes RX avec le logiciel et système “EL-Skyport WYSIWYG”, ce que vous voyez à l’écran, est réellement affiché et appliqué sur le flash. •... -
Página 24: Réglage Du Fash Depuis L'oRdinateur
1. Connectez le “EL-Skyport” (transceiver) au flash RX. 2. Vérifiez que la fréquence du canal sur le “EL-Skyport” est la même que celle qui est af fichée par le logiciel à l’écran. (remarque: avec le logiciel version1.0, seul le canal est utilisable). -
Página 25: Fréquence Du Canal Radio
1. Les flashes peuvent êtres répartis en 4 groupes (1 à 4) è Seul les flashes appartenant au groupe sélectionné seront déclenchés. 2. Position ALL (tous les flashes). Dans ce mode, l’émetteur déclenche tous les groupes è Tous les groupes munis d’un récepteur “EL-SKYPORT” seront déclenchés simultanément par l’émetteur. -
Página 26: El-Skyport Fonctions Complémentaires
EL-Skyport fonctions complémentaires Pour accéder à ces fonctions, Il faut: l’émetteur/récepteur USB 19354, un récepteur/émetteur 19353 par flash et le Logiciel “EL-SKYPORT” pour PC et MAC. 1. Automatic PnP (plug and play) detection: Ce logiciel détecte tous les flashes actifs, il les identifies et active la communication. -
Página 27: Modules El-Skyport
Modules EL-Skyport EL-Skyport émetteur Speed • Émetteur universel pour le déclenchement depuis le socle flash de l’appareil photo ou avec un cordon de synchronisation de tous les récepteurs “EL-Skyport”. Récepteur EL-Skyport Universel Speed (NOUVEAU) / Universel (version précédente) • Permet de déclencher les flashes de tous les fabricants munis d’une prise synchro conforme aux normes. -
Página 28: Dépannage
émetteur-récepteur RX ( Ø Pour lancer la détection automatique (PnP-Auto detection) Transceiver RX 19353 ) n’est pas d’un flash RX, cliquez sur l’onglet “Search” du logiciel reconnu par le logiciel “EL-SKY- “EL-SKYPORT” PORT”. Ø Pour plus d’information lisez la documentation “EL-SKYPORT”... -
Página 29: Déclaration De Conformité Ce
Le recyclage des matériaux aidera à préserver les ressources naturelles. Pour toute information supplémentaire vous pouvez contacter la déchetterie ou l’agent Elinchrom du pays. La liste des agents, est disponible sur notre site: www.elinchrom.com... - Página 30 Características del “control remoto por ordenador” Instrucciones de funcionamiento Disparador de flash Control remoto por ordenador Canal de frecuencia Modos de los grupos de disparadores Características del EL-Skyport Módulos del EL-Skyport Solución de problemas Declaración de la CE Eliminación y reciclado...
-
Página 31: Características
• Palanca de apoyo de la lámpara de modelado Nota : Las unidades ELINCHROM RX únicamente requieren los módulos EL-Transmisor y el Transceptor RX para ajustar remotamente la potencia del flash y para encender o apagar a distancia la lámpara de modelado. -
Página 32: Características Del "Control Remoto Por Ordenador
Características del “control remoto por ordenador” • Con el software EL-Skyport está disponible el control remoto inalámbrico de todas las características RX y el de las opciones extra (es decir, el retardo del flash, el tiempo de espera del flash, las características especiales de la lámpara de modelado y muchas más…) •... -
Página 33: Control Remoto Por Ordenador
3. Encienda la unidad de flash ELINCHROM RX. 4. Arranque el software EL-Skyport y espere hasta que se encuentre automáticamente la unidad RX y se añada a la lista de unidades. (Para el software ERS 1.0 tendrá que iniciar el “Escaneado de red”... -
Página 34: Canal De Frecuencia
/ cambio de canal. Modos de los grupos de disparadores El Transceptor RX EL-Skyport puede ser disparado por el Transmisor EL Skyport en los modos descritos a continuación: 1. Grupos (1 a 4) establece y dispara las unidades de flash en diferentes “agrupaciones”... -
Página 35: Características Del El-Skyport
Características del EL-Skyport Todas las unidades EL-RX aceptan el manejo remoto a través de un ordenador. Use un 19354 con el 19353 y el software EL-Skyport para PC y Mac para acceder a las siguientes características EXTRA: 1. Detección PnP (Plug and Play) automática: Este software añade automáticamente las unidades RX conectadas a la lista de unidades 2. -
Página 36: Módulos Del El-Skyport
EL-Skyport USB RX 19354 VELOCIDAD (NUEVO) / USB RX (VERSION ANTERIOR) • Para el manejo de las unidades de flash RX a través del ordenador es necesario un módulo USB, este módulo se usa junto con los transceptores RX EL-Skyport y con el software ERS 3.0 Universal Speed... -
Página 37: Solución De Problemas
Ø Compruebe si se encuentra la unidad RX sencilla (sin el encuentra la unidad RX con transceptor RX) Transceptor RX Ø Pulse “Buscar” en el software RL-Skyport para activar la auto- detección PnP Ø Compruebe la documentación del EL-Skyport si necesita más información... -
Página 38: Declaración De La Ce
Si tiene cualquier duda sobre la eliminación del dispositivo, por favor, póngase en contacto con su oficina o agente locales de ELINCHROM (compruebe en nuestro Sitio Web la lista de todos los agentes de ELINCHROM a nivel mundial). - Página 39 Caratteristiche extra RX con il trasmettitore EL Funzioni Comando remoto da computer Istruzioni di funzionamento Innesco flash Controllo remoto da Computer Canale di frequenza Modalità di innesco di gruppo Caratteristiche EL-Skyport Moduli EL-Skyport Soluzione guasti Dichiarazioni CE Smaltimento e riciclo...
-
Página 40: Features
• Scatto lampada di effetto Nota : Per utilizzare le unità ELINCHROM RX, per effettuare la regolazione remota della potenza del flash e per accendere o spegnere da remoto le lampade di effetti sono richiesti soltanto i moduli trasmettitore e... -
Página 41: Funzioni Comando Remoto Da Computer
1. Inserire il Transceiver RX nel flash ELINCHROM RX. 2. Controllare che il gruppo interruttore sul trasmettitore EL-Skyport sia impostato correttamente e che sia impostato correttamente il canale di frequenza. 3. Accendere il flash ELINCHROM RX per compiere la prova Premere il pul sante “Prova” sull’apparecchio EL-Skyport Transmitter. -
Página 42: Controllo Remoto Da Computer
3. Accendere il flash ELINCHROM RX. 4. Avviare il software EL-Skyport ed attendere fino a che l’unità RX non è rinvenuta auto maticamente ed aggiunta all’elenco delle unità. (Per il software ERS 1.0 per trovare l’unità RX bisogna avviare “Scan Net”. Se si verifica qualche problema si prega di avviare “Studio Wizard”... -
Página 43: Canale Di Frequenza
Modalità di innesco di gruppo Il Transceiver RX EL-Skyport può essere innescato dal Trasmettitore EL-Skyport nei seguenti modi: 1. Gruppi (da 1 a 4) imposta ed innesca i flash in “gruppi” differenti è soltanto dei flash con gruppo selezionato sono innescati dal trasmettitore 2. -
Página 44: Caratteristiche El-Skyport
Caratteristiche EL-Skyport Tutte le unità EL-RX possono essere fatte funzionare a mezzo computer. Utilizzare un modello 19354 con il 19353 e il software EL-Skyport PC/MAC per aver accesso alle seguenti caratteristiche EXTRA: 1. Rilevamento automatico P n P (Plug and Play) Questo software aggiunge automati camente le unità... -
Página 45: Moduli El-Skyport
Moduli EL-Skyport EL-Skyport Trasmettitore Speed • Trasmettitore universale per innescare tutti i ricevitori EL-Skyport dalla macchina foto grafica tramite un contatto caldo o un cavo sincro! EL-Skyport Universale Speed (Nuovo) / Universale (Sezione precedente) • Ricevitore universale per tutti i tipi di flash con presa sincro, conforme alle... -
Página 46: Soluzione Guasti
Ø Usare una prolunga RX per ridurre la distanza tra i moduli L’unità RX con il Transceiver RX Ø Per controllare se la singola unità RX è rinvenuta non viene rinvenuta dal software Ø Premere “Ricerca” nel software EL-Skyport per attivare il EL-Skyport rilevamento automatico PnP Ø Controllare I documenti EL-Skyport per ulteriori informazioni... -
Página 47: Dichiarazioni Ce
Di tutti i componenti non recuperati si farà un uso accettabile per l’ambiente. Per qualsiasi domanda sullo smaltimento si prega di contattare la sede locale o l’agente ELINCHROM della propria località di residenza (controllare il nostro sito web per l’elenco di tutti gli agenti ELINCRHOM nel mondo). - Página 48 GUARANTEE This ELINCHROM product will be repaired free of charge by the vending agent if during a period of 24 months from date of purchase its working order is impaired through a manufacturing or mate- rial defect. The faulty product should be immediately sent to the authorized dealer or ELINCHROM agent.
