Para las aplicaciones que requieren una manipulación no intrusiva, dos interruptores de lengüeta
activados magnéticamente se usan para lograr la programación sin quitar la cubierta. Una varilla
magnética se coloca por encima del interruptor de lengüeta apropiado (sobre la placa frontal
de vidrio) sin que la varilla toque físicamente los interruptores de lengüeta. Las ubicaciones de
los interruptores de lengüeta se muestran en la Figura 2-3.

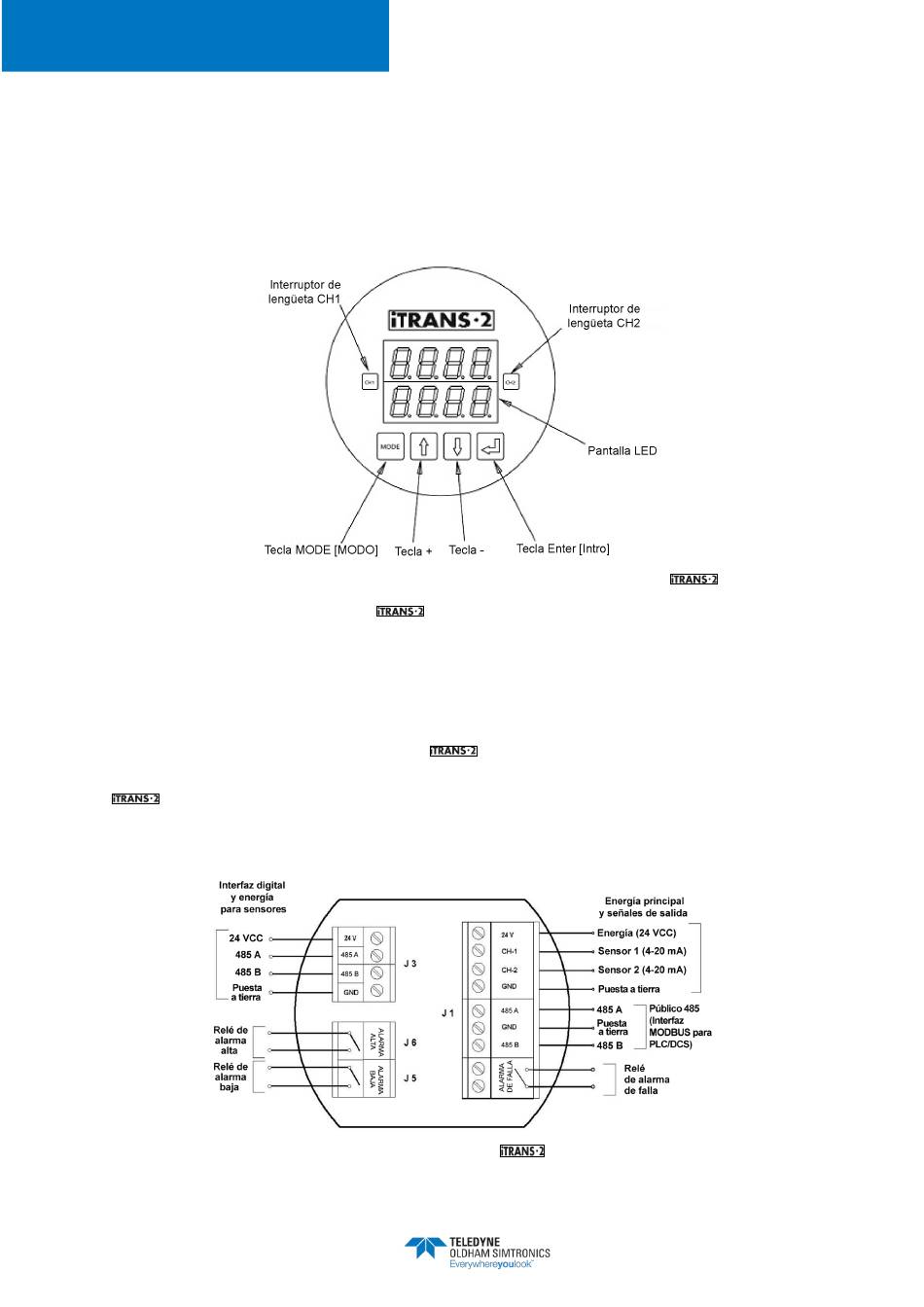

Figura 2-3 Lugares de teclas de entrada e interruptores de lengüeta en
Cómo programar el monitor de gas
en.
2.5
Módulos electrónicos
El módulo electrónico del monitor de gas
cableado y configuración del dispositivo. El módulo electrónico para una unidad principal
se muestra en la Figura 2-4. El módulo electrónico para una unidad remota se muestra
en la
Figura 2-5. Los detalles de cableado se explican en el 4 Cableado del sistema.
Figura 2-4 Módulo electrónico para
77036429-SP
Revision 7.0
MONITOR DE UNO O DOS GASES DE PUNTO FIJO
CON SALIDA ANALÓGICA DOBLE
en modo intrusivo y no intrusivo se explica en detalle
tiene conectores y cables de conexión para
(unidad principal)
iTRANS 2
MANUAL DEL USUARIO
7
