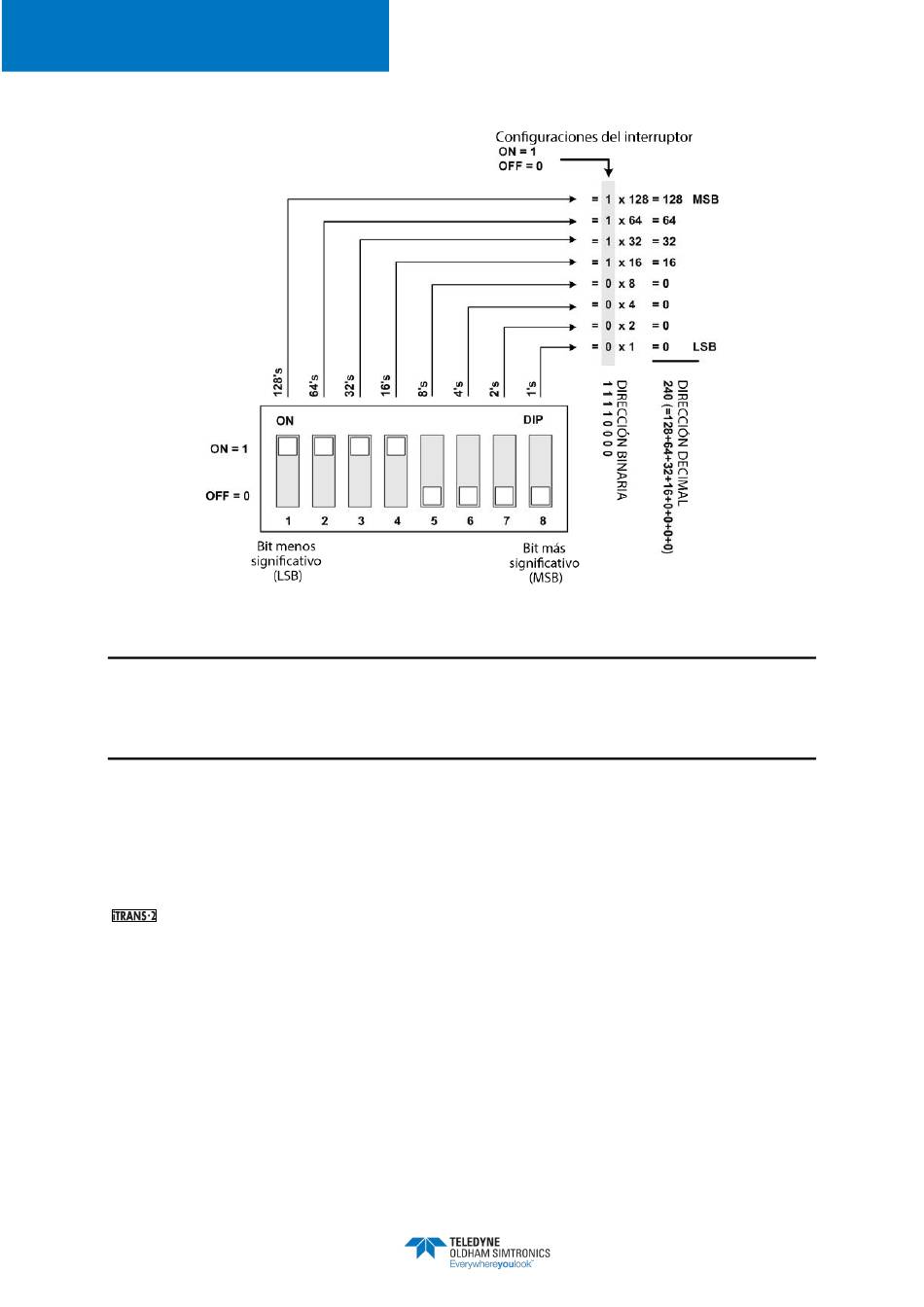

Figura 4-13 Cómo configurar la dirección ModBus para un sensor autónomo
NOTA: Si se agrega un segundo sensor a un módulo existente, establecer la dirección ModBus
en ↑↑↑↑↓↓↓↓ que representa 11110000 binario (y 240 decimal). Consultar el 6 para obtener
más información sobre la interfaz ModBus. (Se debe tener en cuenta que los interruptores DIP
vienen preestablecidos de fábrica para unidades de sensores de dos gases).
4.7 Conclusión de cableado
Una vez que el cableado está completo, se debe colocar el módulo electrónico del monitor
nuevamente en la carcasa presionando la clavija con punta cónica de estancamiento en
los conectores de acoplamiento. Se debe tener cuidado de no apretar ningún elemento del
cableado. Una vez que el módulo está en su lugar, se debe asegurar la cubierta con el visor
nuevamente en la carcasa y encender la unidad.
