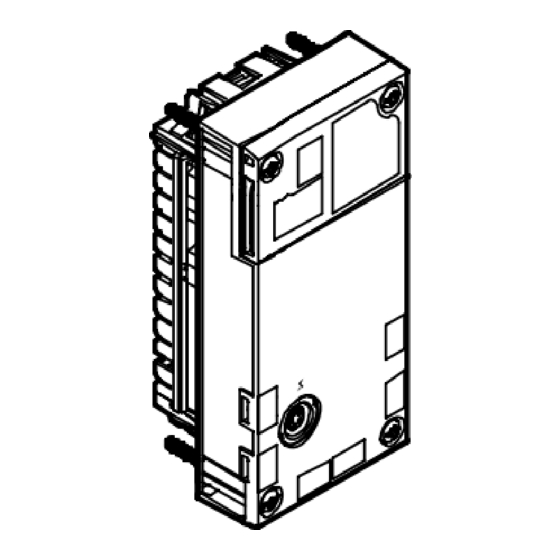

CPX−Terminal Kurz beschreibung Brief description Messmodul Typ CPX−CMIX−M1−1 Measuring module type CPX−CMIX−M1−1 Deutsch English Español Français Italiano Svenska 742 043 0906NH...
Página 3
BenutzerhinweiseDeutsch Das Messmodul Typ CPX−CMIX−M1−1 ist ausschließlich für den Einsatz in CPX−Terminals von Festo in Verbindung mit geeigneten Komponenten bestimmt. Hierbei sind die ange gebenen Grenzwerte der technischen Daten einzuhalten. Der CMIX stellt die Position des angeschlossenen Wegmesssystems/Sensorinterface als Analogwert im CPX−Terminal zur Verfügung.
Página 4
/ dnC / POt Typ des Messsystems Fehler: Unterspannung CMIX Modul Fehler: Messsystem ist nicht vorhanden/defekt, Kommunikation Error oder Time Out Fehler: Checksum error im Messsystem Fehler: Unzulässige Eingabe der Nutzhublänge Fehler: Unterspannung Messsystem Fehler: Messsystem defekt Festo CPX−CMIX−M1−1 0906NH Deutsch...
Página 5
Austausch des CMIX erneut eine Inbetriebnahme durch, siehe Beschreibung zum CMIX. Wurde ein Nullpunkt gespeichert, muss dieser ebenfalls neu gesetzt werden. 3.2 Montage Der CMIX ist in einen Verkettungsblock des CPX−Terminals montiert. Schrauben, Anziehdrehmoment 1,1 Nm CMIX Verkettungsblock mit Stromschienen Festo CPX−CMIX−M1−1 0906NH Deutsch...
Página 6
2. Schrauben so ansetzen, dass die vorgefurchten Gewin degänge genutzt werden. Schrauben von Hand über Kreuz anziehen. Anziehdrehmoment 0,9 1,1 Nm. 3.3 Pin−Belegung Achsanschluss Belegung +24 V Logikspannung +24 V Lastspannung CAN_H CAN_L Gehäuse Kabelschirm Festo CPX−CMIX−M1−1 0906NH Deutsch...
(komplett montiert, Steckverbinder im gesteckten Zustand oder mit Schutzkappe versehen) Schutz gegen elektrischen Schlag durch PELV−Stromkreis (Schutz gegen direktes und (Protected Extra−Low Voltage) indirektes Berühren nach IEC/DIN EN 60204−1) Modulcode (CPX−spezifisch) Modulkennzeichen (im Handheld) CPX−CMIX−M1−1 CMIX Sensor Interface Festo CPX−CMIX−M1−1 0906NH Deutsch...
Página 8
10 ms (bei Systemen mit dem DGCI führt ein Netzausfall > 1 ms zu Fehler E80) Achsstrang 1 / 1 Anzahl Achsstränge / Anzahl Achsen Max. Gesamtlänge (alle Leitungen) 30 m Buchse M9, 5−polig Ausführung Achsanschluss Festo CPX−CMIX−M1−1 0906NH Deutsch...
Página 9
User instructionsEnglish The measuring module type CPX−CMIX−M1−1 is intended exclusively for use in CPX terminals from Festo in conjunction with suitable components. The maximum values specified in the section Technical specifications" must be observed here. The CMIX makes available the position of the connected displacement encoder/sensor interface in the CPX terminal as an analogue value.
Página 10
Error: Measuring system is not available/ defective, Communication error or time out Error: Checksum error in the measuring system Error: Imperm. entry of the effective stroke length Error: Undervoltage in measuring system Error: Measuring system defective Festo CPX−CMIX−M1−1 0906NH English...
If a zero point was stored, it must also be reset. 3.2 Fitting The CMIX is mounted in an interlinking block of the CPX terminal. Screws, Tightening torque 0.9 ... 1.1 Nm CMIX Interlinking block with contact rails Festo CPX−CMIX−M1−1 0906NH English...
Página 12
Tighten the screws by hand in diagonally opposite sequence. Tightening torque 0.9 ... 1.1 Nm. 3.3 Pin assignment of axis connection Assignment +24 V logic voltage +24 V load voltage CAN_H CAN_L Housing Cable shield Festo CPX−CMIX−M1−1 0906NH English...
Protection against electric shock By means of PELV power (protection against direct and indirect circuit contact as per IEC/DIN EN 60204−1) (Protected Extra Low Voltage) Module code (CPX−specific) Module identifier (in the handheld) CPX−CMIX−M1−1 CMIX sensor Interface Festo CPX−CMIX−M1−1 0906NH English...
Página 14
DGCI, a power dropout > 1 ms causes error E80) Axis string No. of axis strings / No. of axes 1 / 1 Max. total length (all cables) 30 m Type of axis connection Socket M9, 5−pin Festo CPX−CMIX−M1−1 0906NH English...
El módulo de medición de ejes tipo CPX−CMIX−M1−1 está concebido exclusivamente para su uso en terminales CPX de Festo en combinación con componentes adecuados. Deben observarse los valores máximos indicados en la sección Especificaciones técnicas". El CMIX proporciona al terminal CPX la posición del sis tema de medición de recorrido o del interface de sensor...
Time−out Error: error de suma de prueba en el sist. de med. Error: entr. de la longitud de carrera útil no adm. Error: subtensión en el sistema de medición Error: sistema de medición defectuoso Festo CPX−CMIX−M1−1 0906NH Español...
Si se guardó un punto cero, éste también deberá volver a ajustarse. 3.2 Montaje El CMIX está montado en un bloque de distribución del terminal CPX. Tornillos, par de apriete 0,9 ... 1,1 Nm CMIX Bloque de distribución con barras tomacorriente Festo CPX−CMIX−M1−1 0906NH Español...
Apretar los tornillos manualmente en cruz. Par de apriete 0,9 ... 1,1 Nm. 3.3 Asignación de pines conexión de eje Asignación Tensión de lógica +24 V Tensión de carga +24 V CAN_H CAN_L Cuerpo Apantallado del cable Festo CPX−CMIX−M1−1 0906NH Español...
Protección contra descargas eléctricas Mediante circuito PELV (protección contra contacto directo e (Protected Extra−Low indirecto según IEC/DIN EN 60204−1) Voltage) Código del módulo (específico de CPX) Identificador del módulo CPX−CMIX−M1−1 (en el terminal de mano) CMIX Sensor Interface Festo CPX−CMIX−M1−1 0906NH Español...
Página 20
E80) Ramal de eje No. de ramales de eje / No. de ejes 1 / 1 Longitud total máx. (todos los cables) 30 m Modelo de conexión de eje Terminal M9 de 5 pines Festo CPX−CMIX−M1−1 0906NH Español...
Instructions d’utilisationFrançais Le module de mesure de type CPX−CMIX−M1−1 est prévu pour être utilisé exclusivement sur les terminaux CPX Festo en combinaison avec les composants appropriés. Les va leurs limites indiquées concernant les caractéristiques techniques doivent être respectées. Le module CMIX met la position du système de mesure/ de l’interface de capteur raccordé...
Página 22
Communication Error ou Time−Out Erreur : Somme de contrôle erronée dans le système de mesure Erreur : Saisie non adm. de la long. de course utile Erreur : Tension basse système de mesure Erreur : Système de mesure défectueux Festo CPX−CMIX−M1−1 0906NH Français...
Página 23
Si un point zéro a été enregistré, il doit également à nouveau être défini. 3.2 Montage Le CMIX est monté dans un module d’interconnexion du terminal CPX. Vis, couple de ser rage 0,9 ... 1,1 Nm CMIX Module d’inter connexion avec rails conducteurs Festo CPX−CMIX−M1−1 0906NH Français...
Página 24
Serrer les vis à la main en diagonale. Couple de serrage 0,9 ... 1,1 Nm. 3.3 Affectation des broches pour le raccordement de l’axe Broche Affectation Tension logique +24 V Tension sous charge +24 V CAN_H CAN_L Boîtier Blindage du câble Festo CPX−CMIX−M1−1 0906NH Français...
(protection contre les contacts directs (Très Basse Tension de ou indirects selon la norme CEI/DIN Sécurité) EN 60204−1) Code du module (spécifique au CPX) Identifiant du module CPX−CMIX−M1−1 (dans la console manuelle) Interface de capteur du CMIX Festo CPX−CMIX−M1−1 0906NH Français...
Página 26
> 1 ms provoque l’erreur E80) Liaison d’axe Nombre de liaisons d’axe / 1 / 1 nombre d’axes Longueur totale max. (tous les câbles) 30 m Modèle du raccordement de l’axe Connecteur femelle M9 à 5 pôles Festo CPX−CMIX−M1−1 0906NH Français...
Indicazioni per l’utilizzatoreItaliano Il modulo di misurazione tipo CPX−CMIX−M1−1 viene utiliz zato solo per l’impiego nei terminali CPX Festo unitamente a componenti adatti. A questo proposito osservare i valori limite specificati nei dati tecnici. Il CMIX predispone la posizione del trasduttore lineare collegato/sensor interface come valore analogico nel terminale CPX.
Página 28
Errore: Trasduttore di pos. non presente/difettoso, Comunication Error o Time Out Errore: Checksum Error nel trasduttore di posizione Errore: Immissione non ammissibile della lunghezza della corsa utile Errore: Sottensione trasduttore di posizione Errore: Trasduttore di posizione difettoso Festo CPX−CMIX−M1−1 0906NH Italiano...
Se è stato memorizzato un punto zero, anche questo deve essere impostato nuovamente. 3.2 Montaggio Il CMIX è installato in un blocco di interconnessione del terminale CPX. Viti, coppia di serraggio 0,9 ... 1,1 Nm CMIX Blocco di intercon nessione con barre conduttrici Festo CPX−CMIX−M1−1 0906NH Italiano...
Página 30
Stringere manualmente le viti operando in diagonale. Coppia di serraggio 0,9 ... 1,1 Nm. 3.3 Occupazione dei pin connessione assi Occupazione Tensione logica +24 V Tensione di carico +24 V CAN_H CAN_L Corpo Schermatura del cavo Festo CPX−CMIX−M1−1 0906NH Italiano...
Protezione contro le scosse elettriche mediante circuito elettrico (protezione contro contatto diretto e PELV indiretto secondo IEC/DIN EN 60204−1) (Protected Extra−Low Voltage) Codice del modulo (specifico CPX) Sigla del modulo (nell’handheld) CPX−CMIX−M1−1 CMIX Sensor Interface Festo CPX−CMIX−M1−1 0906NH Italiano...
Página 32
> 1 ms causa l’errore E80) Linea assi Numero di linee assi / Numero di assi 1 / 1 Lunghezza totale max. (tutte le linee) 30 m Esecuzione connessione assi connettore femmina M9, a 5 poli Festo CPX−CMIX−M1−1 0906NH Italiano...
AnvändaranvisningarSvenska Mätmodulen CPX−CMIX−M1−1 är endast avsedd att användas i CPX−terminaler från Festo i kombination med lämpliga komponenter. Följ de gränsvärden som anges under Tekniska data. CMIX tillhandahåller positionen av ansluten lägesgivare/anslutet givargränssnitt som analogt värde i CPX−terminalen. Utförlig information om mätmodulen CMIX finns i manualen till CMIX av typen P.BE−CPX−CMIX−...
Página 34
Firmware−version (1 s) / initialisering dGC / dnC / POt Typ av mätsystem Fel: Underspänning CMIX−modul Fel: Ej befintligt/defekt mätsystem, kommunikationsfel eller timeout Fel: Fel checksumma i mätsystemet Fel: Angiven nyttoslaglängd otillåten Fel: Underspänning mätsystem Fel: Mätsystem defekt Festo CPX−CMIX−M1−1 0906NH Svenska...
Página 35
CMIX bytts ut, se manualen till CMIX. Om en nollpunkt sparas, måste den även sättas. 3.2 Montering CMPX är monterad i ett kontaktblock på CPX−terminalen. Skruvar, åtdragningsmoment 0,9 ... 1,1 Nm CMIX Kontaktblock med strömskenor Festo CPX−CMIX−M1−1 0906NH Svenska...
Página 36
Sätt sedan fast anslutningslocket igen. 2. Placera skruvarna i de gängade spåren. Dra åt skruvarna korsvis för hand. Åtdragningsmoment 0,9 ... 1,1 Nm. 3.3 Kontaktkonfiguration axelanslutning Stift Konfiguration +24 V logikspänning +24 V lastspänning CAN_H CAN_L Kapsling Kabelskärm Festo CPX−CMIX−M1−1 0906NH Svenska...
(komplett monterad, anslutnings− kontakten kopplad eller försedd med en skyddsplugg) Skydd mot elektriska stötar Genom PELV−krets (skydd mot direkt eller indirekt beröring (Protected Extra−Low Voltage) enligt IEC/DIN EN 60204−1) Modulkod (CPX−specifik) Modulkod (i handterminalen) CPX−CMIX−M1−1 CMIX sensor−interface Festo CPX−CMIX−M1−1 0906NH Svenska...
Página 38
Överbryggningstid vid strömavbrott 10 ms (vid system med DGCI leder strömavbrott efter > 1 ms till fel E80) Axelslinga Antal axelslingor/antal axlar 1 / 1 Max. totallängd (alla ledningar) 30 m Utförande axelanslutning Honkontakt M9, 5−polig Festo CPX−CMIX−M1−1 0906NH Svenska...
