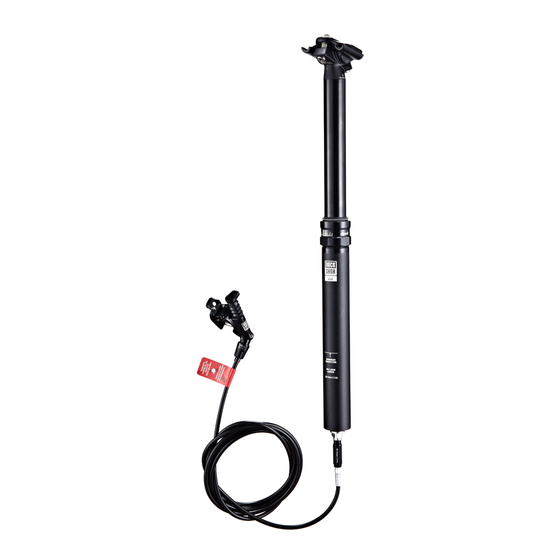

SRAM Rockshox Reverb Stealth Manual De Mantenimiento
Ocultar thumbs
Ver también para Rockshox Reverb Stealth:
- Manual de instrucciones (128 páginas) ,
- Manual de mantenimiento (44 páginas)
Manuales relacionados para SRAM Rockshox Reverb Stealth
Resumen de contenidos para SRAM Rockshox Reverb Stealth
- Página 1 Reverb™ Stealth Reverb Sustitución del manguito hidráulico Purgado del sistema de control remoto manual de mantenimiento GEN.0000000005292 Rev C © 2018 SRAM, LLC...
-
Página 2: Legislación Local
Esta garantía solo se aplica al propietario original y no es transferible. Las reclamaciones efectuadas en virtud de esta garantía deben hacerse a través del distribuidor en el que se adquirió la bicicleta o el componente de SRAM. Se requerirá prueba de compra original. -
Página 3: La Seguridad Es Lo Primero
¡LA SEGURIDAD ES LO PRIMERO! Nos preocupamos por USTED. Siempre que realice alguna operación de mantenimiento de productos RockShox®, utilice gafas de seguridad y guantes protectores. ¡Protéjase! ¡Utilice indumentaria de seguridad! -
Página 4: Tabla De Contenido
CONTENIDO MANTENIMIENTO DE ROCKSHOX® .................................5 INTERVALOS DE MANTENIMIENTO RECOMENDADOS..................................5 HISTORIAL DE MANTENIMIENTO ..........................................5 VALORES DE PAR ................................................5 PIEZAS, HERRAMIENTAS Y ACCESORIOS ......................................6 DESPIECE DE REVERB™ STEALTH ..................................7 DESPIECE DE REVERB ......................................8 PREPARACIÓN DE LA BICICLETA ..................................9 SUSTITUCIÓN DEL MANGUITO HIDRÁULICO ..............................11 PREPARACIÓN DEL CONECTOR DEL MANGUITO Y LA FUNDA DEL CONECTOR ......................... -
Página 5: Mantenimiento De Rockshox
último catálogo de piezas de repuesto de RockShox e información técnica. Para obtener información sobre pedidos, póngase en contacto con su distribuidor o representante local de SRAM®. Para obtener información sobre reciclaje y cumplimiento de normativa medioambiental, visite www.sram.com/company/environment. -
Página 6: Instrucciones De Seguridad
P i e z a s , h e r r a m i e n t a s y a c c e s o r i o s Piezas Herramientas para bicicletas • Kit de manguito hidráulico Reverb™ (conector o Connectamajig™) •... -
Página 7: Despiece De Reverb™ Stealth
D e s p i e c e d e R e v e r b ™ S t e a l t h CONTROL REMOTO ESTÁNDAR Tornillo de purgado del control remoto Orificio de purgado del control remoto Regulador de velocidad Conector del manguito Actuador del control remoto del control remoto... -
Página 8: Despiece De Reverb
D e s p i e c e d e R e v e r b ™ Tornillo de purgado del control remoto Orificio de purgado del control remoto Tornillo de purgado de la tija Regulador de velocidad Actuador del Conector del manguito control remoto del control remoto... -
Página 9: Preparación De La Bicicleta
P r e p a r a c i ó n d e l a b i c i c l e t a Fije la bicicleta en posición vertical. Reverb™ Stealth: La tija de sillín se desmontará de la bicicleta. No sujete la tija de sillín en un soporte de trabajo para bicicletas. - Página 10 Control remoto Reverb™ 1x™: El control remoto 1x se puede fijar al manillar con una abrazadera discreta. Si el control remoto 1x está fijado a MatchMaker™ X y a la maneta de freno SRAM® y la abrazadera (en la imagen), el control remoto 1x y la maneta de freno se retirarán ambos en este momento.
-
Página 11: Sustitución Del Manguito Hidráulico
S u s t i t u c i ó n d e l m a n g u i t o h i d r á u l i c o Hay tres tipos de conexión de manguito hidráulico Reverb™... -
Página 12: Preparación Del Conector Del Manguito Y La Funda Del Conector
P r e p a r a c i ó n d e l c o n e c t o r d e l m a n g u i t o y l a f u n d a d e l c o n e c t o r Instale la funda del conector en el manguito. -
Página 13: Extracción E Instalación Del Manguito Reverb Stealth
E x t r a c c i ó n e i n s t a l a c i ó n d e l m a n g u i t o R e v e r b ™ S t e a l t h Afloje el collarín de la tija de sillín. - Página 14 Conector del manguito con funda del conector: Retire el conector del Conector del manguito y funda manguito y la funda. 10 mm 7 mm Acoplador de manguito Connectamajig Acoplador de manguito Connectamajig™: Retire el acoplador del manguito. 9 mm 6 mm Conector del manguito con tuerca del aliviador de tensión del Conector del manguito y tuerca del conector: Fije una brida de plástico para cables en el manguito.
- Página 15 Conector del manguito con funda del conector y Connectamajig™: Cortamanguitos hidráulicos Connectamajig Corte el manguito. Conector del manguito con tuerca del aliviador de tensión del conector: No es necesario cortar el manguito después de retirar el conector y la tuerca del aliviador de tensión. El manguito original se utiliza para tirar del nuevo a través del cuadro de la bicicleta y sacarlo por el orificio del manguito.
- Página 16 Tire del manguito original para sacarlo del cuadro e insertar el nuevo manguito en el tubo del asiento del cuadro. El manguito original se utiliza para tirar del nuevo a través del cuadro de la bicicleta y sacarlo por el orificio del manguito. Deténgase cuando el extremo del nuevo manguito (para todos los tipos de conexión de manguito a tija de sillín) esté...
- Página 17 Conector del manguito con tuerca del aliviador de tensión del conector: Fije una brida de plástico para cables en el nuevo manguito. La brida para cables impedirá que la tuerca caiga dentro del tubo del asiento del cuadro. Introduzca el manguito a través del extremo cónico de la tuerca del aliviador de tensión.
- Página 18 Fije el manguito al cuadro. Desenrosque y retire el manguito original y la herramienta conectora Reverb™ Stealth del nuevo manguito. Herramienta conectora Reverb Stealth Desenrosque y retire el control remoto del manguito original. Alicates de punta fina Control remoto estándar Alicates de punta fina Control remoto Reverb 1x™...
-
Página 19: Extracción E Instalación Del Manguito Reverb
E x t r a c c i ó n e i n s t a l a c i ó n d e l m a n g u i t o R e v e r b ™ Envuelva una toalla de taller alrededor del tubo superior. - Página 20 Instale el nuevo conector del manguito y el manguito y apriételos. 7 mm 3,4-4,5 N•m Fije el manguito al cuadro. Extracción e instalación del manguito Reverb™...
-
Página 21: Dimensionamiento Del Manguito E Instalación Del Control Remoto
D i m e n s i o n a m i e n t o d e l m a n g u i t o e i n s t a l a c i ó n d e l c o n t r o l r e m o t o Con la tija de sillín completamente extendida y la altura de conducción Reverb deseada en el cuadro, dirija el manguito hasta la ubicación del control... - Página 22 Marque el punto de corte. Rotulador Corte el manguito hidráulico. AVIS O Para garantizar un corte cuadrado y prevenir daños en el manguito, utilice solamente un cortamanguitos hidráulicos. Cortamanguitos hidráulicos Enrosque el conector del manguito de la palanca de control remoto al manguito hidráulico.
-
Página 23: Purgado Del Sistema De Control Remoto
P u r g a d o d e l s i s t e m a d e c o n t r o l r e m o t o Si la tija de sillín no se comprime ni se extiende al presionar el actuador del control remoto, compruebe que las conexiones del manguito hidráulico no presenten fugas de líquido hidráulico. - Página 24 Retire la tija de sillín y empuje el manguito hidráulico contra el cuadro. AVIS O No tire de la tija de sillín para sacarla del cuadro si hay tensión en el manguito. Esto podría dañar el manguito hidráulico y el conector del manguito.
-
Página 25: Mantenimiento Cada 50/200 Horas
M a n t e n i m i e n t o c a d a 5 0 / 2 0 0 h o r a s P r e p a r a c i ó n d e l c o n t r o l r e m o t o Instale y oriente el control remoto en el manillar con el orificio de purgado a nivel o en el punto más alto. -
Página 26: Preparación De La Jeringa Del Control Remoto
M a n t e n i m i e n t o c a d a 5 0 / 2 0 0 h o r a s P r e p a r a c i ó n d e l a j e r i n g a d e l c o n t r o l r e m o t o Control remoto Reverb™... -
Página 27: Mantenimiento Cada 200 Horas
M a n t e n i m i e n t o c a d a 2 0 0 h o r a s P r e p a r a c i ó n d e l a j e r i n g a d e l a t i j a d e s i l l í n Extraiga 5 mL de líquido en la segunda jeringa de purgado RockShox®. -
Página 28: Purgado Del Control Remoto Y La Tija De Sillín
M a n t e n i m i e n t o c a d a 2 0 0 h o r a s P u r g a d o d e l c o n t r o l r e m o t o y l a t i j a d e s i l l í n Presione el émbolo de la jeringa del control remoto mientras tira del Control remoto Reverb 1x™... - Página 29 Retire la jeringa. 1,1-2,2 N•m Coloque el tornillo de purgado y apriételo. Pulverice alcohol isopropílico sobre la tija de sillín y el manguito hidráulico, y límpielos con una toalla de taller. Reverb™ Stealth 1,1-2,2 N•m Reverb Purgado del control remoto Reverb 1x™: Continúe con el purgado del control remoto - control remoto Reverb Purgado del control remoto y la tija de sillín...
-
Página 30: Mantenimiento Cada 50/200 Horas
M a n t e n i m i e n t o c a d a 5 0 / 2 0 0 h o r a s P u r g a d o d e l c o n t r o l r e m o t o - C o n t r o l r e m o t o e s t á n d a r Tire hacia arriba del émbolo de la jeringa y empuje el actuador del control remoto. -
Página 31: Purgado Del Control Remoto - Control Remoto Reverb 1X
M a n t e n i m i e n t o c a d a 5 0 / 2 0 0 h o r a s P u r g a d o d e l c o n t r o l r e m o t o - C o n t r o l r e m o t o Re v e r b ™ 1 x ™ Mientras aplica una ligera presión opuesta en el cuerpo de la jeringa, tire lentamente hacia arriba de su émbolo para crear un vacío. - Página 32 Presione despacio el émbolo de la jeringa hacia abajo mientras que, simultánea y lentamente, suelta la palanca del control remoto, aplicando una ligera presión opuesta sobre la palanca; a continuación, libere la presión de la jeringa. No libere la presión de la palanca del control remoto hasta que esté completamente extendida.
- Página 33 Con el émbolo de la jeringa extendido, sujete la herramienta Bleeding Edge™ y, suavemente pero con firmeza, retírela del orificio de purgado. AVIS O No tire de la jeringa ni del manguito. Esto podría provocar la separación y una pérdida de líquido. No balancee la herramienta Bleeding Edge de un lado a otro.
- Página 34 Gire el guardapolvo del control remoto, inserte un tapón en cada orificio y presione para devolverlo a su sitio. Limpie el control remoto con una toalla de taller y alcohol isopropílico según sea necesario. Reverb™ Stealth: Continúe en la página siguiente. Reverb: Continúe con la instalación del sillín, el control remoto y los frenos.
-
Página 35: Mantenimiento Cada 200 Horas
M a n t e n i m i e n t o c a d a 2 0 0 h o r a s I n s t a l a c i ó n d e R e v e r b S t e a l t h Corte la brida para cables y retire la tija de sillín de la rueda trasera. -
Página 36: Mantenimiento Cada 50/200 Horas
El control remoto Reverb 1x se puede fijar al manillar con la abrazadera discreta incluida si la maneta de freno no es compatible con SRAM® MatchMaker™ X. 3,0-4,0 N•m Control remoto Reverb 1x Control remoto estándar: Instale el control remoto en la posición... -
Página 37: Prueba De Funcionamiento
P r u e b a d e f u n c i o n a m i e n t o Presione el actuador del control remoto y empuje la tija de sillín con la Control remoto Reverb™ 1x™ mano. - Página 38 Ajuste el regulador de velocidad al valor deseado y repita el paso 1. Ajuste según sea necesario. Control remoto Reverb™ 1x™: Vuelva a instalar el guardapolvo en la palanca. Control remoto estándar Control remoto Reverb 1x Con esto concluye el procedimiento de purgado para las tijas de sillín regulables en altura RockShox® Reverb Stealth y Reverb. Prueba de funcionamiento...
- Página 39 Esta publicación contiene marcas comerciales y marcas registradas de las empresas siguientes: TORX® es marca registrada de Acument Intellectual Properties, LLC.
- Página 40 OFICNAS CENTRALES EN ASIA OFICINAS CENTRALES A NIVEL MUNDIAL OFICINAS CENTRALES EN EUROPA SRAM Taiwan SRAM LLC SRAM Europe No. 1598-8 Chung Shan Road 1000 W. Fulton Market, 4th Floor Paasbosweg 14-16 Shen Kang Hsiang, Taichung City Chicago, Illinois 60607 3862ZS Nijkerk República de China - Taiwán...
