Resumen de contenidos para Alpine NVE-N077P
- Página 2 Precauciones PRECAUCIONES INFORMACIÓN IMPORTANTE. LÉALA ATENTAMENTE ANTES DE UTILIZAR ESTE PRODUCTO. Este producto ha sido diseñado para ofrecer de forma segura información de instrucciones giro a giro que le permitan llegar a un destino deseado. Lea las instrucciones siguientes para asegurarse de utilizar correctamente este sistema de navegación.
- Página 3 Puede haber casos en los que el sistema de navegación tal vez muestre erróneamente la ubicación del vehículo. Utilice en este caso su propio criterio al conducir, teniendo en cuenta las condiciones actuales de la conducción. Tenga en cuenta que en este caso, el sistema de navegación deberá...
-
Página 4: Puntos A Tener En Cuenta Para Un Uso Seguro
Puntos a tener en cuenta para un uso seguro a Lea cuidadosamente este manual antes de iniciar la puesta en funcionamiento y utilice este sistema de forma segura. Alpine no se hace responsable de los problemas debidos a no seguirse las instrucciones de este manual. - Página 5 Advertencia NO DESMONTE NI ALTERE LA UNIDAD. Si lo hace, podrá ocasionar un accidente, un incendio o una descarga eléctrica. MANTENGA LOS OBJETOS PEQUEÑOS, COMO LAS PILAS, FUERA DEL ALCANCE DE LOS NIÑOS. La ingestión de estos objetos puede provocar lesiones graves. Si esto ocurre, consulte con un médico inmediatamente.
-
Página 6: Prudencia
ALGÚN PROBLEMA. Su uso en estas condiciones podría ocasionar lesiones personales o daños al producto. Lleve la unidad a un distribuidor Alpine autorizado o al Centro de servicio Alpine más próximo para repararla. NO INTRODUZCA LOS DEDOS NI OTROS OBJETOS EXTRAÑOS EN LAS RANURAS DE INSERCIÓN O EN LAS ABERTURAS DEL... - Página 7 Índice Precauciones 4 ....... Puntos a tener en cuenta para un uso seguro 5 ................Advertencia 6 ..................Prudencia Prefacio 8 ............Sistemas de navegación Nombres de las partes y sus funciones 10 ..........Control remoto y visualización Antes de utilizar este sistema 12 ...............
-
Página 8: Sistemas De Navegación
Prefacio Prefacio Sistemas de navegación Este sistema de navegación utiliza tres dispositivos sensores diferentes para determinar la ubicación actual y para seguir el progreso del vehículo. Estos tres dispositivos son: un receptor GPS (sistema de posicionamiento global) que recibe señales digitales procedentes de satélites GPS para determinar la posición actual del vehículo, un giroscopio que determina la dirección en la que gira el vehículo, y un sensor de pulsos del velocímetro que determina lo lejos que ha viajado el vehículo. -
Página 9: Ubicaciones Donde Las Señales Gps Pueden Recibirse Fácilmente
Ubicaciones donde las señales GPS pueden recibirse fácilmente Las ubicaciones óptimas para recibir señales GPS son aquellas desde las que se tiene una buena vista, donde no haya edificios, árboles u otros objetos altos que obstruyan las señales. Ubicaciones donde no pueden recibirse las señales GPS Las señales GPS no pueden recibirse en las ubicaciones o bajo las condiciones indicadas abajo. -
Página 10: Nombres De Las Partes Y Sus Funciones Control Remoto Y Visualización
Nombres de las partes y sus funciones Nombres de las partes y sus funciones Control remoto y visualización El funcionamiento cambia según la versión del disco que se utiliza. Para conocer detalles, consulte el manual del DVD-ROM. Transmisor del control remoto Esta sección transmite las señales del control remoto. - Página 11 a Con el mando a distancia se proporcionan adhesivos para cinco idiomas (alemán, francés, español, italiano y holandés). Elija los adhesivos de los idiomas que desee y péguelos en el mando a Indicador de transmisión distancia según corresponda. Parpadea mientras se transmiten señales del Consejos a Para el procedimiento control remoto.
-
Página 12: Unidad Principal

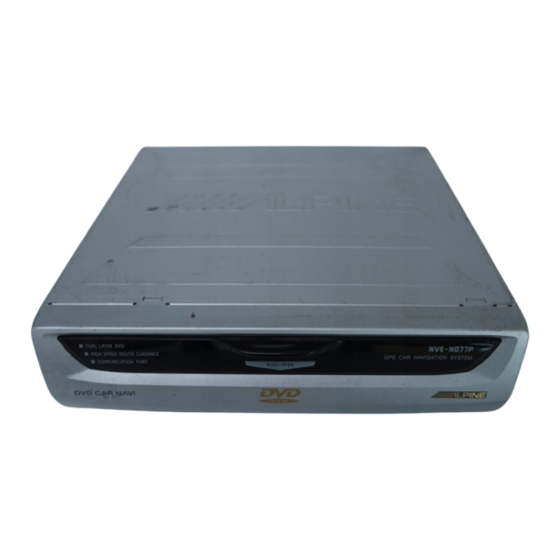

Antes de utilizar este sistema Antes de utilizar este sistema Unidad principal Puerta del compartimiento a Mantenga la puerta deslizante cerrada a para DVD-ROM excepción de cuando cargue el DVD- ROM. a Antes de introducir o extraer un DVD- ROM, ponga siempre la llave de Consejos encendido en la posición ACC u ON. -
Página 13: Precauciones Para El Control Remoto
Precauciones para el control remoto a Este dispositivo es ligero y compacto. No lo deje caer ni lo golpee. No lo ponga en un bolsillo de sus pantalones. De lo contrario podría romperse, las pilas podrían agotarse rápidamente o podrían producirse problemas en el funcionamiento. a Para limpiar el dispositivo pase un paño seco. -
Página 14: Encendido/Apagado De La Visualización
Compruebe el DVD ROM". Intente volver a cargar el disco, y si el problema no puede Consejos seleccionarse, consulte a un concesionario Alpine autorizado. a Si el monitor se mantiene encendido con el motor apagado durante un largo periodo de tiempo, la batería del vehículo podrá... -
Página 15: En Caso De Dificultad
Si encuentra un problema, compruebe los ítems de la tabla siguiente. Esta tabla le ayudará a solucionar el problema si falla unidad. De otra forma, asegúrese de que el resto de su sistema esté bien conectado o consulte a su concesionario Alpine Autorizado. Síntoma Causa Solución... -
Página 16: Si Aparece Este Mensaje
Referencia Si aparece este mensaje Durante el funcionamiento aparecen varios mensajes en la pantalla. Además de los mensajes que le indican el estado actual o le aconsejan acerca de la siguiente operación, existen también los mensajes de error indicados más abajo. Si se visualiza uno de estos mensajes de error, siga cuidadosamente las instrucciones de la columna de las soluciones. -
Página 17: Especificaciones
Especificaciones Alimentación 14,4 V CC (11 – 16 V permitidos), masa negativa Temperatura de funcionamiento –10°C a +50°C (+14°F a +122°F) (unidad principal) Tipo de antena Antena planar microcinta 1575,42 ±1 MHz Frecuencia de recepción Sensibilidad de recepción –130 dB máxima Método de recepción 8 canales paralelos ) ×... -
Página 18: Precauciones
• Para obtener un funcionamiento seguro de este NO EMPALME CABLES ELÉCTRICOS. Nunca sistema, lea este manual detenidamente. Alpine no corte el aislamiento de un cable para suministrar se hace responsable de los problemas derivados del energía a otro equipo. Esto hace que la capacidad incumplimiento de las instrucciones de este manual. - Página 19 Precauciones Prudencia IMPORTANTE DISPONGA EL CABLEADO DE FORMA QUE LOS Anote el número de serie de la unidad en el CABLES NO SE DOBLEN, NO SE CONTRAIGAN espacio disponible en la contracubierta del Manual NI ROCEN UN BORDE METÁLICO AFILADO. Aleje de operación y consérvelo de forma permanente.
-
Página 20: Tabla De Contenido
Contenido PRECAUCIONES 1. Preparativos 2. Conexiones 3-1. Diagrama de cables de NVE-N077P con TME-M750 3-2. Diagrama de cables de NVE-N077P con IVA-C800R/IVA- M700R/CVA-1005R 3-3. Diagrama de cables de NVE-N077P con CVA-1000R 3-4. Diagrama de cables de NVE-N077P con TME-M006SP/ TME-M005P 3. -
Página 21: Preparativos
1. Preparativos Compruebe los accesorios. × 2 × 3 Antena GPS Placa de Abrazadera de Cable auxiliar Conector no Control Soporte para montaje para cable del freno de estañosoldado remoto control remoto antena mano EING. EING. EING. EING. EING. ROUTE POS. -
Página 22: Conexiones
Instalación del cable de antena. Almohadilla 1. Instale el cable utilizando las abrazaderas del cable para Abrazadera imperme- tensarlo. del cable able 2. Utilice la almohadilla impermeable cuando pase el cable por debajo de la guarnición de caucho del vehículo. 3. -
Página 23: Diagrama De Cables De Nve-N077P Con Tme-M750
3-1. Diagrama de cables de NVE-N077P con TME-M750 Cable de batería (amarillo) (5A) BATERÍA Acc (encendido) Al cable de (5A) alimentación Acc Toma a tierra (negro) Conectar a una pieza de metal de la carrocería con tornillo Atenuador (iluminación) (+) (blanco/azul) A la línea de... -
Página 24: Diagrama De Cables De Nve-N077P Con Iva-C800R/Iva
3-2. Diagrama de cables de NVE-N077P con IVA-C800R/IVA-M700R/CVA-1005R Cable de batería (amarillo) (5A) BATERÍA Acc (encendido) Al cable de (5A) alimentación Acc Toma a tierra (negro) Conectar a una pieza de metal de la carrocería con tornillo Atenuador (iluminación) (+) (blanco/azul) A la línea de... -
Página 25: Diagrama De Cables De Nve-N077P Con Cva-1000R
3-3. Diagrama de cables de NVE-N077P con CVA-1000R Azul (control modulador) Cable de batería (amarillo) Sin conexión Blanco/marrón (5A) (blanco/marrón) (blanco/marrón) (salida remota) BATERÍA Blanco/verde Acc (encendido) (entrada de control guía) (blanco/verde) (blanco/verde) Al cable de (5A) alimentación Acc Amarillo/rojo (entrada de control de visualización) -
Página 26: Diagrama De Cables De Nve-N077P Con Tme-M006Sp
3-4. Diagrama de cables de NVE-N077P con TME-M006SP/TME-M005P Cable de batería (amarillo) (blanco/verde) Sin conexión (5A) Amarillo/rojo (entrada de BATERÍA (amarillo/rojo) control de visualización) (amarillo/rojo) Acc (encendido) Al cable de (5A) alimentación Acc Blanco/marrón (blanco/marrón) (salida de control remoto) (blanco/marrón) - Página 27 Conecte el cable de alimentación a esta unidad. Insértelo hasta se oiga un clic. Cubra con cinta aislante eléctrica los extremos de los cables no utilizados. Conecte el terminal (–) de la batería y gire la llave de encendido a la posición ACC u ON.
-
Página 28: Montaje
3. Montaje Nota: La unidad principal debe montarse a ±5 grados del plano Inferior a 30° horizontal, de izquierda a derecha, y a 30 grados del plano horizontal, de la parte posterior a la frontal, como máximo. a Montaje con fijadores de velcro Ubique los fijadores de velcro. - Página 29 a Montaje de la unidad en el suelo directamente Monte los soportes 1 en la unidad. Los soportes de montaje (izquierdo y derecho) podrán utilizarse para Monte los soportes en ambos laterales de la unidad ambos laterales indistintamente en con tornillos de doble arandela (M5×8) 3. función de la ubicación de los orificios para los tornillos de montaje.
-
Página 30: Confirmación
Corte una "x" en la alfombra con una cuchilla e inserte las bases para suelo 2 desde la parte inferior de la alfombra. Monte la unidad sobre la alfombra con arandelas de resorte (M6) 6 y tuercas de mariposa (M6) 8. Continúe el procedimiento del paso 5 relativo a la protección de los cables, etc.
