- Página 1 Phantom 50 LED Spot ORDERCODE 40187 Highlite International B.V. Vestastraat 2 6468 EX Kerkrade The Netherlands Phone: +31 45-5667700...
- Página 2 Usted ha adquirido un magnífico e innovador producto de Showtec. El Showtec Phantom 50 LED Spot lleva la emoción a cualquier local. Tanto si desea una acción "plug and play" sencilla, como un sofisticado espectáculo DMX, este producto le ofrece justo el efecto que necesita.
-
Página 3: Tabla De Contenido
Showtec Showtec Phantom 50 LED Spot Guía del producto ™ Advertencia ..................................2 Instrucciones de seguridad ............................2 Normas para el funcionamiento ..........................4 Montaje ..................................4 Procedimiento de devolución ........................... 6 Reclamaciones ................................6 Descripción del dispositivo ............................. 7 Descripción general .............................. -
Página 4: Advertencia
Su envío incluye: • Showtec Phantom 50 LED Spot con cable de alimentación IEC de 0,9 m • 1 soporte para montaje en truss • Ojo de protección •... - Página 5 Mantenga el dispositivo apagado hasta que haya alcanzado la temperatura ambiente. Si su dispositivo Showtec no funcionara correctamente, deje de utilizarlo inmediatamente. Embale la unidad de forma segura (preferiblemente en el material de embalaje original) y devuélvala a su distribuidor de Showtec para su reparación.
-
Página 6: Normas Para El Funcionamiento
AVISO LESIÓN OCULAR Evite mirar directamente a la fuente luminosa. (aviso especial para personas que sufran ataques epilépticos.) Normas para el funcionamiento • Este dispositivo no está diseñado para funcionar de forma permanente. Las pausas regulares garantizarán que pueda disfrutar de su dispositivo durante mucho tiempo sin defectos. •... - Página 7 Montaje de una abrazadera en la parte inferior del proyector de cabeza móvil Phantom Una instalación incorrecta puede provocar daños personales y a la propiedad. Conexión al suministro eléctrico Conecte el dispositivo al suministro eléctrico a través del enchufe. Tenga siempre cuidado de que el cable del color correcto sea conectado al lugar adecuado. Cable para el Reino Internacional Cable para la UE...
-
Página 8: Procedimiento De Devolución
Procedimiento de devolución La mercancía que se vaya a devolver debe enviarse con portes pagados y en el embalaje original. No se expedirán etiquetas de devolución. El paquete debe estar etiquetado claramente con un número de autorización de devolución (número RMA). -
Página 9: Descripción Del Dispositivo

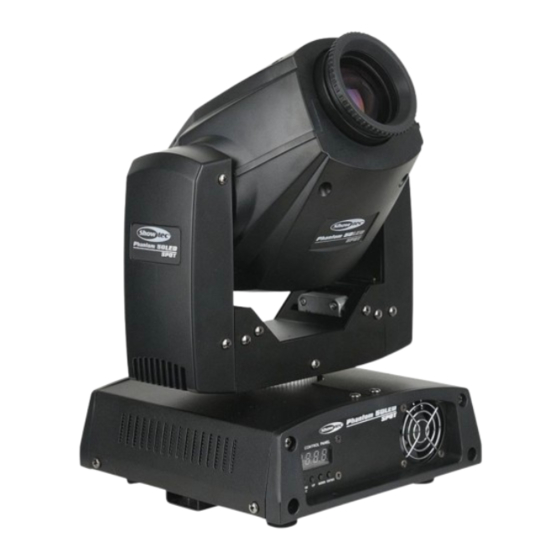

Descripción del dispositivo Características El Showtec Phantom 50 LED Spot es un proyector de cabeza móvil de alta potencia que ofrece efectos excepcionales. • Control DMX a través de un controlador DMX estándar • Programas automáticos y programas activados por sonido incorporados •... -
Página 10: Parte Trasera
Parte trasera Fig. 2 Conector IEC para alimentación de CA 4) Fusible F2A / 250 V Conector de entrada (IN) de 3 clavijas para señal DMX 6) Conector de salida (OUT) de 3 clavijas para señal DMX Instalación Quite todo el embalaje del Phantom 50 LED Spot. -
Página 11: Modos De Control
Modos de control Dispone de 4 modos: • Independiente (programas incorporados) • Controlado por sonido • Maestro/esclavo • DMX512 (avanzado con 13 canales o básico con 8 canales) Una unidad Phantom (programas incorporados) 1. Sujete el dispositivo de efectos de iluminación a un truss firmemente instalado. Deje como mínimo un espacio de 0,5 m alrededor de la unidad para la circulación del aire. -
Página 12: Múltiples Unidades Phantom (Control Dmx)
Múltiples unidades Phantom (control DMX) 1. Sujete el dispositivo de efectos de iluminación a un truss firmemente instalado. Deje como mínimo un espacio de 1 m alrededor de la unidad para la circulación del aire. Utilice siempre un cable de seguridad. 3. -
Página 13: Interconexión De Dispositivos De Iluminación
Neutrik®. Código de pedido FL71150 (1,5 m), FL713 (3 m), FL716 (6 m), FL7110 (10 m). La unidad Phantom 50 LED Spot se puede controlar a través de un controlador en el modo de control o sin controlador en el modo independiente. -
Página 14: Panel De Control
Panel de control Fig. 5 A. Pantalla LCD D. Botón Down (abajo) B. Motón Mode/ESC (modo/escape) E. Botón Enter (aceptar) C. Botón Up (arriba) Modo de control Los dispositivos de iluminación son direccionados individualmente en una conexión de datos y conectados al controlador. -
Página 15: Descripción General Del Menú
Descripción general del menú... -
Página 16: Opciones Del Menú Principal
Opciones del menú principal Dirección DMX Programa incorporado lento/programa incorporado rápido/control por sonido/control remoto/esclavo Giro panorámico/giro panorámico invertido Inclinación/inclinación invertida Visualización/visualización invertida Avanzado 13 canales/ básico 8 canales Giro panorámico de 540º, 360º, 180º Inclinación de 270º, 180º, 90º Restauración Carga de los ajustes predeterminados de fábrica Direccionamiento DMX Con este menú... -
Página 17: Modo De Programas Incorporados
Modo de programas incorporados Puede seleccionar entre 5 programas diferentes cuando utilice el proyector Phantom. Pulse Mode/ESC (modo/escape) hasta que en la pantalla aparezca y, a continuación, pulse los botones Up (arriba) o Down (abajo) para seleccionar entre los 5 programas. Programa incorporado lento Cuando la pantalla indique: , pulse Enter (aceptar). -
Página 18: Modo De Giro Panorámico
Modo de giro panorámico Cuando la pantalla indique: , el giro panorámico será de 540º. Cuando pulse los botones Up (arriba) o Down (abajo) y aparezca en la pantalla , el giro panorámico será de 360º. Cuando pulse los botones Up (arriba) o Down (abajo) y aparezca en la pantalla , el giro panorámico será... -
Página 19: Funciones De Servicio
Funciones de servicio Esta es una función de servicio. Mantenga pulsado el botón Mode/ESC (modo/escape) durante 2 segundos. En la pantalla se mostrará 0000. Pulse el botón Up (arriba) para cambiar el valor. Pulse el botón Down (abajo) para desplazarse al siguiente dígito. -
Página 20: Canales Dmx
Canales DMX 13 canales Canal 1 – Movimiento horizontal (panorámico) Desplace el fáder hacia arriba para mover la cabeza móvil de forma horizontal (panorámica). Ajuste gradual de la cabeza de un extremo del fáder al otro (0-255, 128-centro). La cabeza se puede girar 540ª y detenerse en la posición que desee. Canal 2 –... -
Página 21: Canal 10 - Rotación De Gobos
8-15 Gobo 1 (cristal) 16-23 Gobo 2 (cristal) 24-31 Gobo 3 (metal) 32-39 Gobo 4 (metal) 40-47 Gobo 5 (metal) 48-55 Gobo 6 (metal) 56-63 Gobo 7 (metal) 64-71 Vibración de gobo 7 de velocidad lenta a rápida 74-79 Vibración de gobo 6 de velocidad lenta a rápida 80-87 Vibración de gobo 5 de velocidad lenta a rápida 88-95... -
Página 22: Canales
120-135 Programa incorporado 8 136-151 Programa controlado por sonido 1 152-167 Programa controlado por sonido 2 168-183 Programa controlado por sonido 3 184-199 Programa controlado por sonido 4 200-215 Programa controlado por sonido 5 216-231 Programa controlado por sonido 6 232-247 Programa controlado por sonido 7 248-255... -
Página 23: Canal 7 - Rotación De Gobos
8-15 Gobo 1 (cristal) 16-23 Gobo 2 (cristal) 24-31 Gobo 3 (metal) 32-39 Gobo 4 (metal) 40-47 Gobo 5 (metal) 48-55 Gobo 6 (metal) 56-63 Gobo 7 (metal) 64-71 Vibración de gobo 7 de velocidad lenta a rápida 74-79 Vibración de gobo 6 de velocidad lenta a rápida 80-87 Vibración de gobo 5 de velocidad lenta a rápida 88-95... -
Página 24: Ajustes De Canal
4. Los cables del suministro eléctrico no deben presentar deterioro ni debilitamiento del material. El Showtec Phantom 50 LED Spot requiere muy poco mantenimiento. No obstante, debe mantener la unidad limpia. De lo contrario la proyección de luz se verá reducida significativamente. -
Página 25: Rueda De Gobos Giratoria, Rueda De Colores
1. 1.Suministro eléctrico. Compruebe que la unidad se haya conectado al suministro eléctrico apropiado. 2. Los ledes. Devuelva la unidad Phantom 50 LED Spot a su distribuidor de Showtec. 3. El fusible. Cambie el fusible. Consulte la página 22 para obtener indicaciones acerca de cómo cambiar el fusible. - Página 26 Problem Probable cause(s) Remedy Uno o más La corriente no llega al dispositivo. • Compruebe que el dispositivo está dispositivos de encendid y los cables conectados iluminación están Se ha fundido el fusible principal. • Cambie el fusible. completamente parados. Los dispositivos se El controlador no está...
-
Página 27: Especificaciones Del Producto
Especificaciones del producto Modelo: Showtec Phantom 50 LED Spot Voltaje de entrada: 100 - 240 V CA Potencia pico de 227 W; potencia continua de 185 W Fusible: F2A / 250 V Medidas: 210 x 225 x 340 mm (largo x ancho x alto) Peso: 5,64 kg Funcionamiento y programación...
