- Página 1 MANUAL ESPAÑOL Phantom 50 MKII Código de pedido: 40200 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Países Bajos...
-
Página 2: Tabla De Contenido
Phantom 50 MKII Índice Advertencia ..................................3 Instrucciones de seguridad ............................3 Normas para el funcionamiento ..........................5 Montaje ..................................5 Conexión al suministro eléctrico ..........................6 Procedimiento de devolución ........................... 7 Reclamaciones ................................7 Descripción del dispositivo .............................. 8 Características ................................ - Página 3 Phantom 50 MKII Sustitución de un gobo de la rueda de gobos giratoria ..................31 Tamaño del gobo ..............................31 Orientación del gobo de cristal ...........................32 Rueda de gobos giratoria y rueda de color ......................33 Detección y solución de problemas ...........................34 No se enciende la luz ..............................34 No responde a la señal DMX ............................34...
-
Página 4: Advertencia
Su envío incluye: Showtec Phantom 50 MKII Cable IEC de alimentación de CA (1 m) ... -
Página 5: Importante
Phantom 50 MKII Antes de poner el dispositivo en marcha por primera vez, asegúrese de que no se aprecia ningún daño causado por el transporte. Si hubiera alguno, consulte con su distribuidor y no utilice el dispositivo. Para mantener el equipo en una condición perfecta y asegurarse de que el funcionamiento sea seguro, es absolutamente necesario que el usuario siga las instrucciones de seguridad y las notas de advertencia que se incluyen en este manual. -
Página 6: Normas Para El Funcionamiento
Phantom 50 MKII • Si su dispositivo Showtec no funciona correctamente, deje de utilizarlo inmediatamente. Embale la unidad de forma segura (preferiblemente en el material de embalaje original) y devuélvala a su distribuidor de Showtec para su reparación. • Solo debe ser utilizado por personas adultas. El proyector de cabeza móvil debe ser instalado fuera del alcance de los niños. -
Página 7: Conexión Al Suministro Eléctrico
Phantom 50 MKII La unidad Phantom se puede colocar en un suelo plano de escenario o instalar en cualquier tipo de truss mediante una abrazadera. Una instalación incorrecta puede provocar lesiones graves y/o daños a la propiedad. Conexión al suministro eléctrico Conecte el dispositivo al suministro eléctrico a través del enchufe. -
Página 8: Procedimiento De Devolución
Phantom 50 MKII Procedimiento de devolución La mercancía que se vaya a devolver debe enviarse con portes pagados y en el embalaje original. No se expedirán etiquetas de devolución. El paquete debe estar etiquetado claramente con un número de autorización de devolución (número RMA). Los productos devueltos que no incluyan un número RMA serán rechazados. -
Página 9: Descripción Del Dispositivo

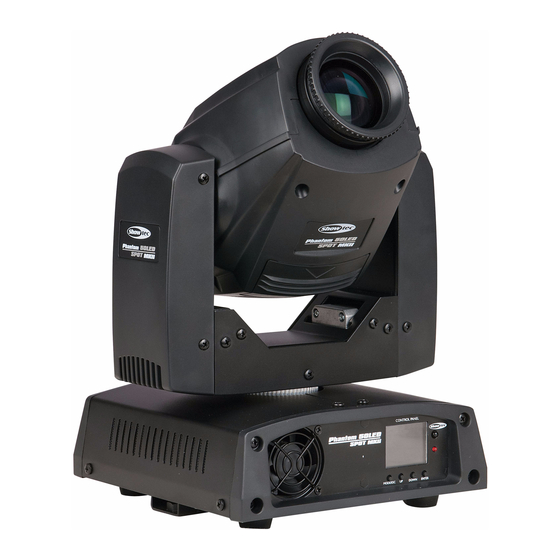

Phantom 50 MKII Descripción del dispositivo Características El Showtec Phantom 50 MKII es un proyector de cabeza móvil de alta potencia que ofrece efectos excepcionales. • Control DMX a través de un controlador DMX estándar • 10 programas incorporados •... -
Página 10: Parte Frontal
Phantom 50 MKII Parte frontal Fig. 02 01) Lente de LED 02) Ventilador para refrigeración 03) Pantalla LCD y botones de control Código de pedido: 40200... -
Página 11: Parte Trasera
10) Micrófono integrado Instalación Retire todo el embalaje de la unidad Phantom 50 MKII. Compruebe que se haya extraído todo el relleno de espuma y plástico. Conecte todos los cables. No suministre la energía antes de que se haya instalado y conectado el sistema completo correctamente. -
Página 12: Modos De Control
Phantom 50 MKII Modos de control Dispone de 5 modos: • Funcionamiento autónomo (automático) • Control por sonido • Modo de infrarrojos • Control maestro-esclavo • DMX-512 (8 y 13 canales) Una unidad Phantom (modos automático e infrarrojos) 01) Sujete el dispositivo de efectos de iluminación a un truss firmemente instalado. Deje como mínimo un espacio de 0,5°m alrededor de la unidad para la circulación del aire. -
Página 13: Múltiples Unidades Phantom (Control Dmx)
Phantom 50 MKII Múltiples unidades Phantom (control DMX) 01) Sujete el dispositivo de efectos de iluminación a un truss firmemente instalado. Deje como mínimo un espacio de 0,5°m alrededor de la unidad para la circulación del aire. 02) Utilice siempre un cable de seguridad (código de pedido 70140/70141). -
Página 14: Interconexión De Dispositivos
Phantom 50 MKII Interconexión de dispositivos Será necesario un cable de interconexión de datos en serie para reproducir espectáculos de iluminación de uno o más dispositivos mediante un controlador DMX-512 o para reproducir espectáculos de dos o más dispositivos sincronizados funcionando en modo maestro-esclavo. El número combinado de canales que requieren todos los dispositivos de una conexión de datos en serie determina el número... -
Página 15: Panel De Control
Phantom 50 MKII La unidad Phantom 50 MKII se puede controlar a través de un controlador en el modo de control o sin controlador en el modo autónomo. Panel de control A) Pantalla LCD Botón Mode (modo) C) Botón Up (arriba) D) Botón Down (abajo) -
Página 16: Descripción General Del Menú
Phantom 50 MKII Descripción general del menú Código de pedido: 40200... -
Página 17: Opciones Del Menú Principal
Phantom 50 MKII Opciones del menú principal Dirección DMX Modo DMX/Programas incorporados/control por sonido/modo maestro- esclavo/modo de infrarrojos Movimiento invertido de giro panorámico e inclinación/inversión de la pantalla/ángulo del giro panorámico e inclinación/sensibilidad al sonido/restauración/ajustes de fábrica Información de sistema Direccionamiento DMX Con este menú... -
Página 18: Modo De Programas Incorporados
Phantom 50 MKII Modo de programas incorporados Puede seleccionar entre 6 programas diferentes cuando utilice la unidad Phantom. 01) Mientras que se encuentra en el menú principal, pulse el botón Mode hasta que en la pantalla aparezca 02) Pulse el botón Enter para abrir el menú. -
Página 19: Ir (Infrarrojos)
Phantom 50 MKII 5. IR (infrarrojos) 01) Pulse los botones Up y Down hasta que en la pantalla aparezca 02) Pulse el botón Enter para activar el modo de infrarrojos. 03) Pulse el botón Mode hasta que en la pantalla aparezca: 04) Pulse el botón Enter para abrir el menú. -
Página 20: Cg.AUto (Flujo Automático De Colores Y Gobos)
Phantom 50 MKII 5.2. CG.Auto (flujo automático de colores y gobos) Con este menú puede establecer el flujo automático de colores y gobos. 01) Pulse el botón Enter para activar el flujo automático de colores y gobos. 02) El dispositivo reproducirá un flujo aleatorio automático de gobos y colores. -
Página 21: Gobo.SW (Rueda De Gobos)
Phantom 50 MKII 5.5 GOBO.SW (rueda de gobos) En este menú se puede elegir de forma manual el gobo que vaya a utilizar. 01) Pulse el botón Enter para abrir el menú. 02) Pulse los botones Up y Down para elegir uno de los gobos disponibles. El rango de ajuste se encuentra entre 0-7. -
Página 22: P/T Pan (Giro Panorámico/Inclinación-Giro Panorámico)
Phantom 50 MKII 5.8 P/T PAN (giro panorámico/inclinación-giro panorámico) En este menú puede elegir manualmente la posición del giro panorámico. 01) Pulse el botón Enter para abrir el menú. 02) Pulse los botones Up y Down para elegir manualmente la posición del giro panorámico. El rango de ajuste se encuentra entre 0-255. -
Página 23: Sens (Sensibilidad)
Phantom 50 MKII 5.11 SENS (sensibilidad) Con este menú puede llevar a cabo los ajustes de la sensibilidad al sonido del dispositivo. 01) Pulse el botón Enter para abrir el menú. 02) Pulse los botones Up y Down para establecer la sensibilidad al sonido deseada. El rango de ajuste se encuentra entre 0-99, de sensibilidad baja a alta. -
Página 24: Sound (Sonido)
Phantom 50 MKII 5.14 Sound (sonido) En este modo puede activar el modo de control por sonido. 01) Cuando en el dispositivo se indique (véase la imagen más abajo), pulse el botón Enter para activar el modo de control por sonido: 02) Una vez pulsado el botón Enter, en la pantalla se mostrará... -
Página 25: Ajustes Avanzados
Phantom 50 MKII 03) El dispositivo realizará un black-out de LED y en la pantalla se mostrará: Ajustes avanzados 01) Mientras que se encuentra en el menú principal, pulse el botón Mode hasta que en la pantalla aparezca 02) Pulse el botón Enter para abrir el menú. -
Página 26: Información De Sistema
Phantom 50 MKII 17) Pulse el botón Enter para confirmar la elección. 18) Cuando en la pantalla aparezca , pulse el botón Enter para abrir el menú. 19) Pulse los botones Up y Down para alternar entre los ajustes y OFF (desactivar) Up (arriba) o Down (abajo). -
Página 27: Canales Dmx
Phantom 50 MKII Canales DMX 8 canales Canal 1 – Movimiento horizontal (panorámico) Desplace el fáder hacia arriba para mover la cabeza móvil de forma horizontal (giro panorámico). Ajuste gradual de la cabeza de un extremo del fáder al otro (0-255, 128-centro). - Página 28 Phantom 50 MKII Canal 6- Rueda de gobos giratoria + vibración de gobos Abierto/blanco 8-15 Gobo 1 (cristal) 16-23 Gobo 2 (cristal) 24-31 Gobo 3 (metal) 32-39 Gobo 4 (metal) 40-47 Gobo 5 (metal) 48-55 Gobo 6 (metal) 56-63 Gobo 7 (metal) 64-71 Vibración de gobo 7, de velocidad lenta a rápida...
- Página 29 Phantom 50 MKII Canal 6 - Rueda de color Cambio linear del color según el movimiento del fáder. Entre 128-255 la rueda de color gira continuamente. Esto se conoce como el efecto “arco iris”. Abierto/blanco 7-13 Amarillo 14-20 Morado 21-27...
- Página 30 Phantom 50 MKII Canal 10 - Rotación de gobos No está disponible 8-119 Rotación en sentido horario, de velocidad lenta a rápida 120-231 Rotación en sentido anti-horario, de velocidad lenta a rápida 232-255 Oscilación de gobo Canal 11 - Prisma...
-
Página 31: Mantenimiento
04) Los cables del suministro eléctrico no deben presentar deterioro ni debilitamiento del material. La unidad Phantom 50 MKII requiere muy poco mantenimiento. No obstante, debe mantener la unidad limpia. De lo contrario la proyección de luz se verá reducida significativamente. Desconecte el suministro de energía y limpie la cubierta con un trapo húmedo. -
Página 32: Sustitución De Un Gobo De La Rueda De Gobos Giratoria
Phantom 50 MKII Sustitución de un gobo de la rueda de gobos giratoria 01) Desconecte la alimentación de corriente y coloque el interruptor en la posición OFF (apagado). 02) Asegúrese de que el gobo que vaya a insertar tenga el mismo tamaño. Para calcular el tamaño adecuado, véase más abajo. -
Página 33: Orientación Del Gobo De Cristal
Phantom 50 MKII 07) Eleve el soporte del gobo con cuidado unos 10º y sáquelo con cuidado de su lugar. Fig. 09 08) Con cuidado saque el gobo del soporte con unos alicates. 09) Coloque el nuevo gobo en el soporte. Coloque la abrazadera en su sitio suavemente y ciérrela ligeramente con cuidado. -
Página 34: Rueda De Gobos Giratoria Y Rueda De Color
Phantom 50 MKII Rueda de gobos giratoria y rueda de color Rueda de gobos giratoria Fig. 10 Rueda de color Fig. 11 Código de pedido: 40200... -
Página 35: Detección Y Solución De Problemas
01) Fuente de alimentación. Compruebe que la unidad se haya conectado al suministro eléctrico apropiado. 02) Los ledes. Devuelva la unidad Phantom a su distribuidor de Showtec. 03) El fusible. Cambie el fusible. Consulte la página 30 para obtener indicaciones acerca de cómo cambiar el fusible. - Página 36 Phantom 50 MKII Problema Causa(s) probable(s) Solución La corriente no llega al dispositivo • Compruebe que el dispositivo esté Uno o más de los encendido y los cables conectados dispositivos no funcionan en absoluto Se ha fundido el fusible principal •...
-
Página 37: Especificaciones Del Producto
Phantom 50 MKII Especificaciones del producto Modelo: Showtec Phantom 50 MKII Voltaje de entrada: 110-240 V CA 60/50 Hz Consumo de energía: 114 W (a máxima potencia) Conexión DMX: 30 uds. Fusible: F3AL/250 V Medidas: 205 x 210 x 330 mm (largo x ancho x alto) -
Página 38: Medidas
Phantom 50 MKII Medidas Código de pedido: 40200... -
Página 39: Notas
Phantom 50 MKII Notas Código de pedido: 40200... - Página 40 ©2015 Showtec...
