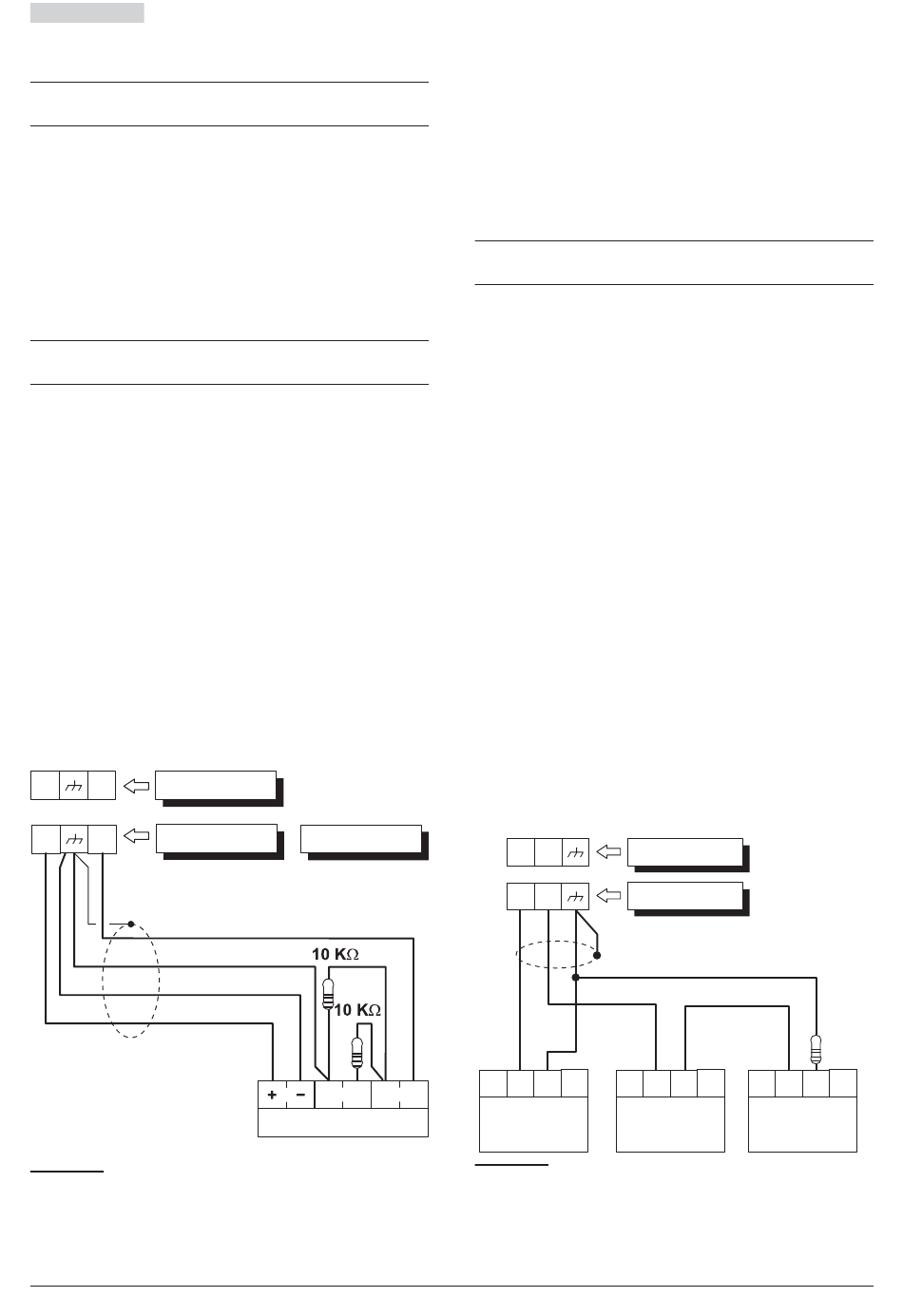

Balance DEOL En la Figura 12 se muestra el estado
del esquema para la conexión de un sensor a una zona
programada con Balance Doble.
+
El resistor de 10 KW debe estar conectado dentro
del último sensor de la Zona.
Con el Balance Doble la central puede detectar la alar-
ma, el sabotaje y el corto circuito de la zona:
Ø La zona está en reposo cuando está conectada a la
masa con una resistencia de 5 KW (es decir, con dos
resistencias de 10 KW en paralelo).
Ø La zona está en corto cuando está conectada a la
masa
Ø La zona está en sabotaje cuando está pull up.
Ø La zona está en alarma en todos los otros casos.
+
El Balance Doble permite detectar la alarma y el
sabotaje de un sensor con sólo 2 cables.
Exp. Entrada
+F
T1
+F
L1
Central
Figura 12 Conexión de un sensor a una Zona con Ba-
lance Normalmente Doble (DEOL supervisión).
28
n Conexión sensores persiana y rotura de vidrios
Para la conexión de los sensores de tipo Rotura de vi-
drios o Persiana, la central pone a disposición las pri-
meras 8 zonas las que deben estar programadas con la
opción
"PROGRAMACIÓN" zonas Cableadas de este manual,
además es necesario que la zona esté programada
como N.C. (Normalmente Cerrada), Balanceada 10K
(SEOL) o bien Balance Doble (DEOL). El esquema de
la Figura 13 muestra una conexión típica.
+
Teclado
N. C. A.
S.
sensor
Figura 13 Conexión de sensores Inerciales (sólo para
las zonas de la central) y Contactos para Persianas: co-
nexión de un sensor a una zona N.C. de dos sensores a
un zona Balanceada 10K.
(Inerciales)
Inerciales
Persianas.
El resistor de 10 KW debe estar conectado dentro
del último sensor de la Zona.
Programa:
L1/T1 como N.C. (Normalmente Cerrada)
L2/T2 como Balanceada 10 KW
Exp. Entrada
T1 T2
L1
L2
Central
N.
C.
N. C.
Sensor
Sensor
Persiana
Persiana
o inercial
o inercial
Central Híbrida Expandible
Ver
el
capítulo
10 KW
N. C.
Sensor
Persiana
o inercial
