Airfusion Climate III Installation Instructions

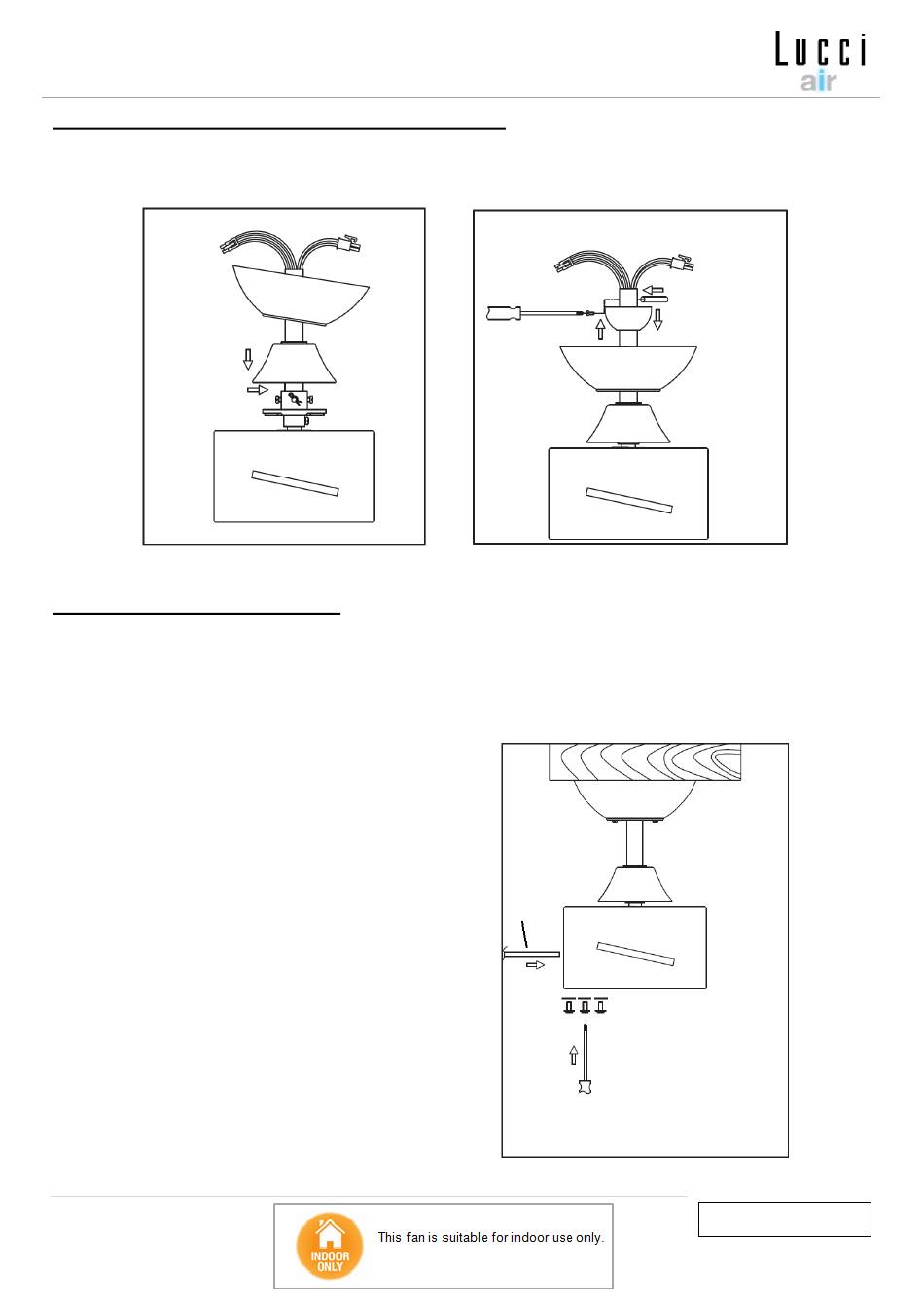

INSTALLATION DU SYSTÈME D'ACCROCHAGE (Fig.5)
1. Installez le couvercle décoratif sur la tige descendante et couvrez les pièces de couplage. Faites glisser
soigneusement le cache de fixation.
2. Réinstallez la rotule et la goupille dans la tige descendante et fixez-les en serrant la vis de réglage.

INSTALLATION DE LA PALE (Fig. 6)

1. Insérez la pale dans l'encoche du membre en rotation du moteur du ventilateur.
2. Alignez et engagez les trous de la pale sur le support de la pale.
3. Fixez la pale au moteur du ventilateur en serrant les 3 vis et les rondelles de la pale.
Vérifiez que toutes les vis sont uniformément serrées pour réduire le risque de déséquilibre et de
déformation.
(Ne les serrez pas excessivement, car cela peut
endommager les pales).
4. Répétez la même opération pour les autres pales.
33 | P a g e
Fig. 5
s
Pale
Fig. 6
V1.1-EU (10/ 2019)
