Airfusion Climate III Installation Instructions

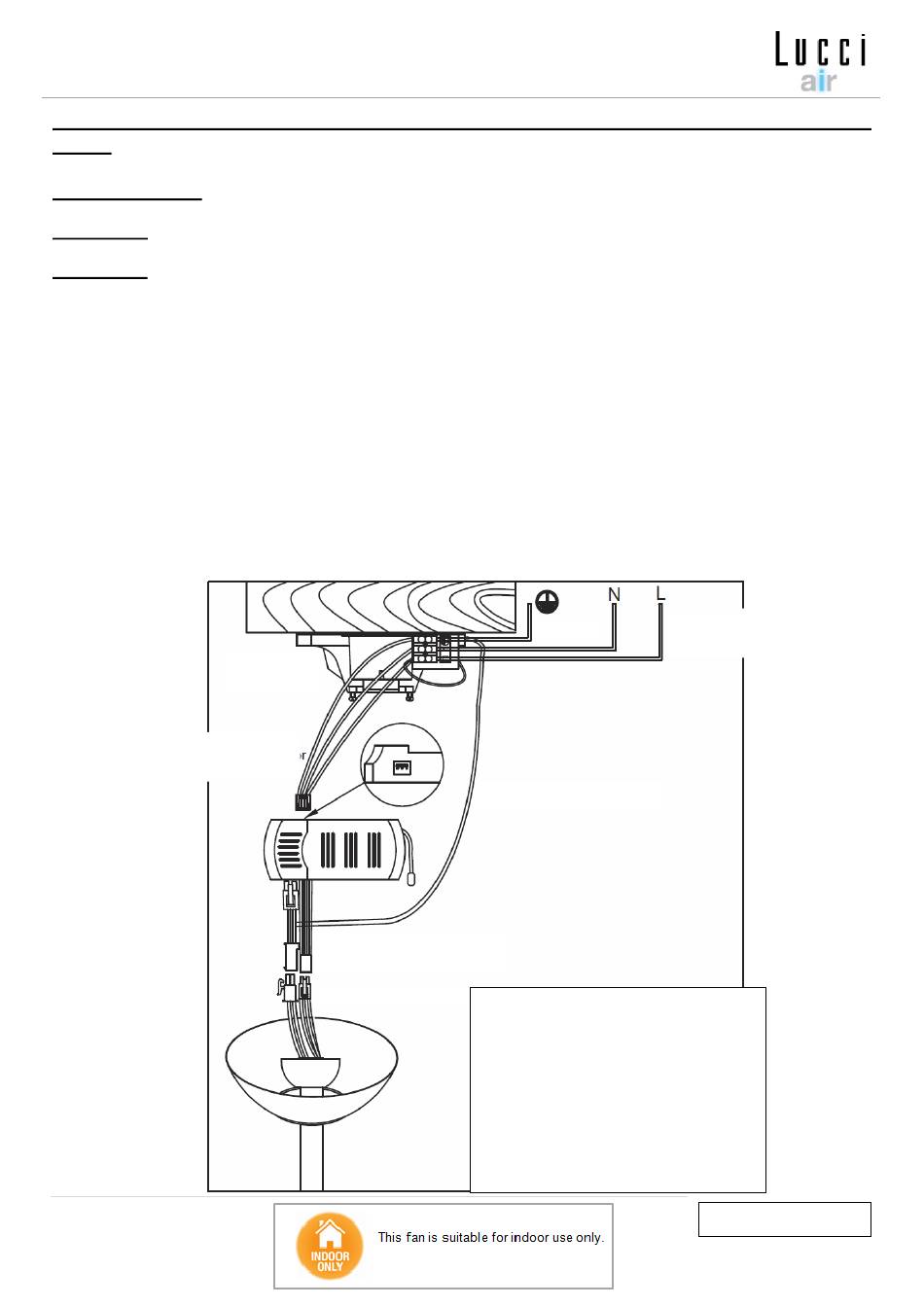

ΠΡΟΕΤΟΙΜΑΣΙΑ ΚΑΙ ΣΥΝΔΕΣΗ ΤΗΣ ΗΛΕΚΤΡΙΚΗΣ ΚΑΛΩΔΙΩΣΗΣ --- ΗΛΕΚΤΡΟΛΟΓΙΚΟ ΔΙΑΓΡΑΜΜΑ
(ΕΙΚ. 8)
ΠΡΟΕΙΔΟΠΟΙΗΣΗ: ΓΙΑ ΤΗΝ ΑΣΦΑΛΕΙΑ ΣΑΣ, ΟΛΕΣ ΟΙ ΗΛΕΚΤΡΙΚΕΣ ΣΥΝΔΕΣΕΙΣ ΠΡΕΠΕΙ ΝΑ
ΠΡΑΓΜΑΤΟΠΟΙΗΘΟΥΝ ΑΠΟ ΠΙΣΤΟΠΟΙΗΜΕΝΟ ΗΛΕΚΤΡΟΛΟΓΟ.
ΣΗΜΕΙΩΣΗ: Η ΣΤΑΘΕΡΗ ΚΑΛΩΔΙΩΣΗ ΘΑ ΠΡΕΠΕΙ ΝΑ ΠΕΡΙΛΑΜΒΑΝΕΙ ΣΥΜΠΛΗΡΩΜΑΤΙΚΟ ΔΙΑΚΟΠΤΗ
ΑΠΟΜΟΝΩΣΗΣ ΟΛΩΝ ΤΩΝ ΑΓΩΓΩΝ ΡΕΥΜΑΤΟΣ (ΦΑΣΕΙΣ ΚΑΙ ΟΥΔΕΤΕΡΟ).
ΣΗΜΕΙΩΣΗ: ΑΝ ΕΓΚΑΤΑΣΤΑΘΟΥΝ ΔΥΟ Ή ΠΕΡΙΣΣΟΤΕΡΟΙ ΑΝΕΜΙΣΤΗΡΕΣ ΟΡΟΦΗΣ DC ΣΤΟΝ ΙΔΙΟ
ΧΩΡΟ, ΘΑ ΠΡΕΠΕΙ ΝΑ ΥΠΑΡΧΕΙ ΕΝΑΣ ΔΙΑΚΟΠΤΗΣ ΓΙΑ ΚΑΘΕ ΑΝΕΜΙΣΤΗΡΑ. ΑΥΤΟ ΑΠΑΙΤΕΙΤΑΙ ΚΑΤΑ
ΤΟΝ ΠΡΟΓΡΑΜΜΑΤΙΣΜΟ ΤΟΥ ΤΗΛΕΧΕΙΡΙΣΤΗΡΙΟΥ ΚΑΙ ΤΟΥ ΔΕΚΤΗ ΓΙΑ ΣΥΖΕΥΞΗ.
Εξασφαλίστε ότι το καλώδιο γείωσης μοτέρ έχει συνδεθεί με το μονό τερματικό μπλοκ γείωσης «1» στο
κατωτέρω διάγραμμα.
(Εικ. 8)
Συνδέστε τον αγωγό παροχής στον ακροδέκτη «L» της κλέμμας του στοιχείου ανάρτησης.
1.
Συνδέστε τον αγωγό ουδέτερου παροχής στον ακροδέκτη «Ν» της κλέμμας του στοιχείου ανάρτησης.
2.
Συνδέστε τον αγωγό γείωσης στον ακροδέκτη γείωσης της κλέμμας του στοιχείου ανάρτησης.
3.
Αναρτήστε το πλήρες συγκρότημα ανεμιστήρα επάνω στο στοιχείο ανάρτησης. («Ανάρτηση του
4.
ανεμιστήρα» τμήμα & Εικ. 9)
Συνδέστε το καλώδιο παροχής από το στοιχείο ανάρτησης στην είσοδο του οδηγού/δέκτη μοτέρ DC.
5.
Συνδέστε τα καλώδια εξόδου του οδηγού/δέκτη μοτέρ DC στα καλώδια εισόδου του μοτέρ ανεμιστήρα και
6.
του κιτ φωτιστικού.
Συνδετήρας εισόδου
προς το δέκτη
83 | P a g e
Στοιχείο
ανάρτησης
Δέκτης προς συνδετήρες
μοτέρ
Συνδετήρες μοτέρ
Γείωση
Καλώδιο γείωσης
ΥΠΟΔΕΙΞΕΙΣ:
Δημιουργήστε ηλεκτρολογική σύνδεση στην
1.
κλέμμα ακροδεκτών.
Αναρτήστε τον ανεμιστήρα.
2.
Συνεχίστε και ολοκληρώστε την καλωδίωση
3.
χρησιμοποιώντας τους
προς το δέκτη από το στοιχείο ανάρτησης και
το μοτέρ ανεμιστήρα όπως φαίνεται.
ΕΙΣΟΔΟΣ
AC
ταχυσυνδέσμους
Εικ. 8
V1.1-EU (10/ 2019)
