Para introducir una broca helicoidal en la pieza de mano de la broca REF 7100-006 Synthes®:
1 . Asegúrese de que el gatillo esté en la posición "APAGADO" y de que el acoplador esté correctamente colocado
en la pieza de mano .
2 . Lleve hacia atrás el collar de bloqueo situado en el frente del acoplador . (sección estriada)
3 . Introduzca la broca helicoidal, asegurándose de que quede bien asentada en el acoplador .
4 . Libere el collarín de bloqueo .
5 . Intente separar la broca del taladro para asegurarse de que no esté floja, prestando atención a sus estrías filosas .

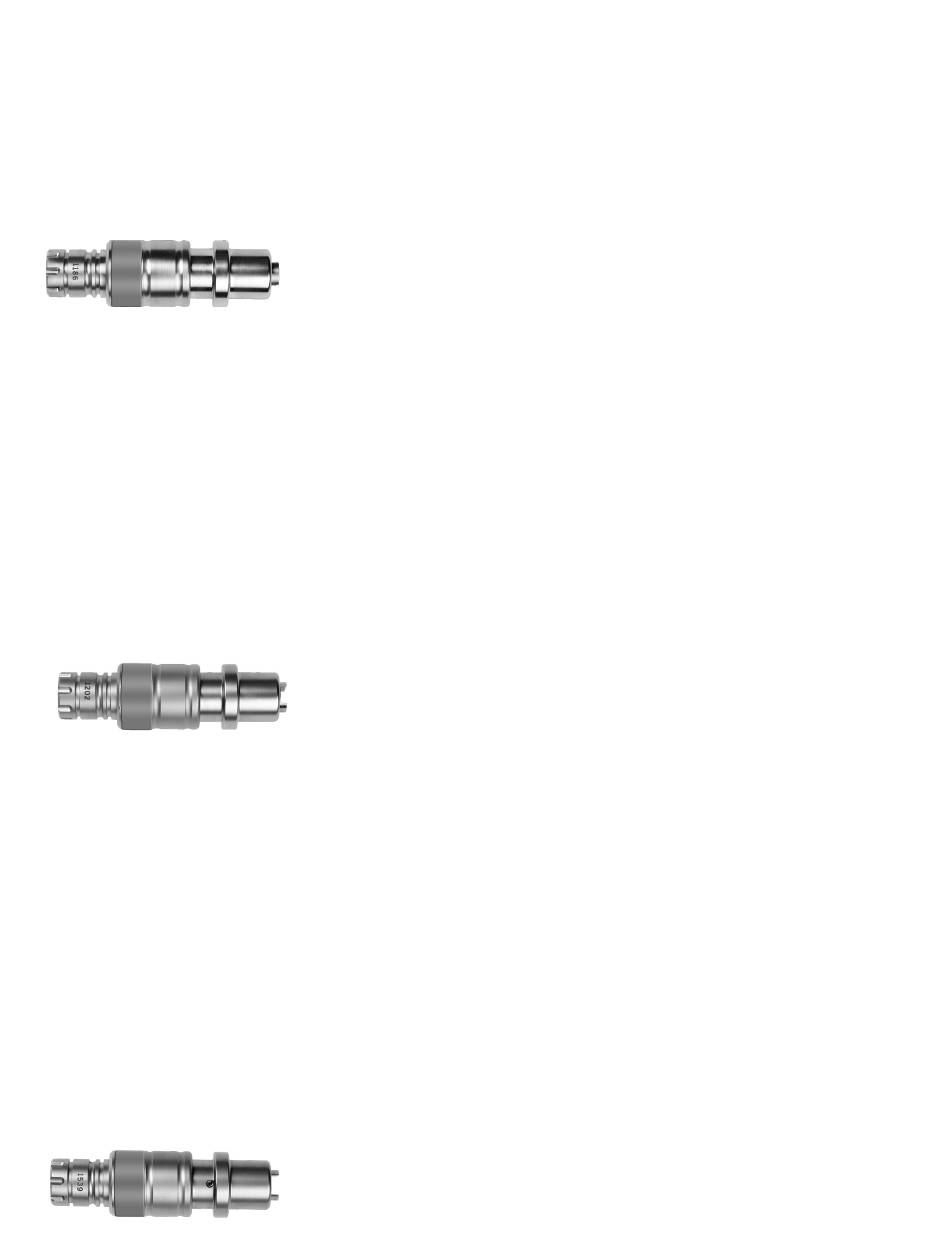

Acoplador para brocas REF 7100-051 Zimmer® – 750 rpm (nominal)
(comúnmente denominado Trinkle modificado Hudson® por otros fabricantes)
El acoplador para brocas Zimmer® REF 7100-051 está diseñado para aceptar accesorios convencionales para taladros y
fresadoras de conexión rápida Zimmer® (Hudson® Trinkle modificado) . El acoplador de transmisión de alta velocidad de
750 rpm no cuenta con el par de torsión alto que habitualmente se requiere para fresar en artroplastias totales de cadera y
resulta más apropiado para aplicaciones de fresado y taladrado con un par de torsión inferior . (artroplastia total de rodilla)
Para introducir una broca helicoidal en la pieza de mano de la broca REF 7100-051 Zimmer®:
1 . Asegúrese de que el gatillo esté en la posición "APAGADO" y de que el acoplador esté correctamente colocado
en la pieza de mano .
2 . Lleve hacia atrás el collar de bloqueo situado en el frente del acoplador .
3 . Introduzca la broca helicoidal, asegurándose de que quede bien asentada en el acoplador .
4 . Libere el collarín de bloqueo .
5 . Intente separar el accesorio para asegurarse de que no esté floja, prestando atención a sus estrías filosas
o brocas aflautadas .
Acoplador para brocas REF 7100-058 Hudson® – 750 rpm (nominal)
El acoplador para brocas Hudson® REF 7100-058 está diseñado para aceptar accesorios convencionales para brocas y
fresadoras de conexión rápida Hudson® (Trinkle modificado) . El acoplador de transmisión de alta velocidad de 750 rpm
no cuenta con el par de torsión alto que habitualmente se requiere para fresar en artroplastias totales de cadera y resulta
más apropiado para aplicaciones de fresado y taladrado con un par de torsión inferior . (artroplastia total de rodilla)
Para introducir una broca helicoidal en la pieza de mano de la broca REF 7100-058 Hudson®:
1 . Asegúrese de que el gatillo esté en la posición "APAGADO" y de que el acoplador esté correctamente colocado
en la pieza de mano .
2 . Lleve hacia atrás el collar de bloqueo situado en el frente del acoplador .
3 . Introduzca la broca helicoidal, asegurándose de que quede bien asentada en el acoplador .
4 . Libere el collarín de bloqueo .
5 . Intente separar el accesorio para asegurarse de que no esté floja, prestando atención a sus estrías filosas
o brocas aflautadas .
Acopladores de transmisión para fresado (250 rpm) con banda de identificación roja
Acoplador de fresado REF 7100-001 Zimmer® – 250 rpm (nominal)
(comúnmente denominado Trinkle modificado Hudson®)
IM-7505 Rev. G
