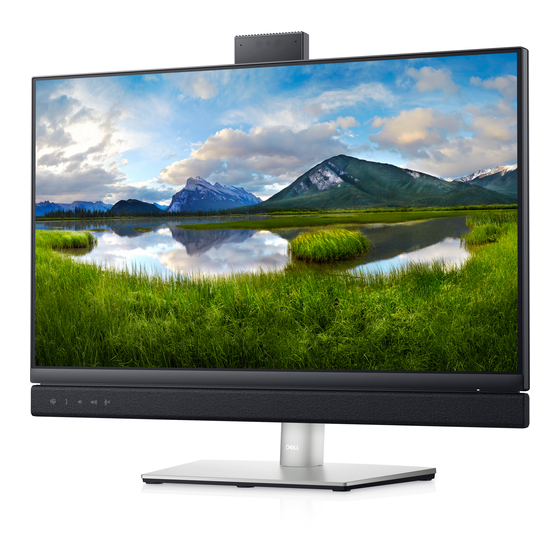

Dell C2422HE
Dell C2722DE
Dell C3422WE Curvo
Monitor de videoconferencia
Guía del usuario
Modelo: C2422HE/C2722DE/C3422WE
Modelo regulativo: C2422HEt/C2722DEt/C3422WEt

Publicidad

Tabla de contenido
loading

Manuales relacionados para Dell C2422HE

Resumen de contenidos para Dell C2422HE

  • Página 1 Dell C2422HE Dell C2722DE Dell C3422WE Curvo Monitor de videoconferencia Guía del usuario Modelo: C2422HE/C2722DE/C3422WE Modelo regulativo: C2422HEt/C2722DEt/C3422WEt...
  • Página 2 Unidos y/o en otros países; ENERGY STAR es una marca registrada de la Agencia de Protección Ambiental de EE. UU. Como socio de ENERGY STAR, Dell Inc. ha determinado que este producto cumple con las pautas de ENERGY STAR para la eficiencia energética.

  • Página 3: Tabla De Contenido

    Contenidos Instrucciones de seguridad ..... . . 6 Acerca del monitor ......7 Contenido del paquete.
  • Página 4 Dell Power Button Sync (sincronización del botón de alimentación de Dell) (DPBS) ....51 Conectar el monitor para la DPBS por primera vez ... . .53 Al usar la función de DPBS .
  • Página 5 ......118 Contactar con Dell ......118 Base de datos de productos de la UE para la etiqueta de energía y la hoja de información del producto .

  • Página 6: Instrucciones De Seguridad

    Instrucciones de seguridad ADVERTENCIA: La utilización de los controles, ajustes o procedimientos de forma diferente a como se especifica en esta documentación puede producir descargas, riesgos eléctricos y/o riesgos mecánicos. • Coloque el monitor en una superficie sólida y manipúlelo con cuidado. La pantalla es frágil y puede dañarse en caso de que se caiga o sea golpeada con violencia.

  • Página 7: Acerca Del Monitor

    Acerca del monitor Contenido del paquete El monitor se envía con los componentes que se muestran a continuación. Si falta algún componente, contacte con Dell. Para más información consulte Contactar con Dell. NOTA: Algunos componentes podrían ser opcionales y no enviarse junto al monitor.

  • Página 8: Características Del Producto

    (TFT), pantalla de crisal líquido (LCD) y retroiluminación LED. Características del monitor: • C2422HE:Pantalla con área de visualización de 60,47 cm (23,8 pulgadas) (medido diagonalmente). Resolución de 1920 x 1080(16:9) con compatibilidad con pantalla completa para bajas resoluciones.
  • Página 9 • Permite al usuario cambiar la función KVM USB en el modo PBP en el C3422WE. • El monitor está diseñado con la función Dell Power Button Sync (sincronización del botón de alimentación de Dell) (DPBS) para controlar el estado de alimentación del PC desde el botón de alimentación del monitor.*...

  • Página 10: Identificar Las Piezas Y Los Controles

    Identificar las piezas y los controles Vista frontal 1 2 3 4 5 6 8 9 10 11 12 Etiqueta Descripción Micrófonos Micrófonos del monitor (Mic) El micrófono se activa cuando se abre el módulo de la cámara web y del micrófono. El micrófono se desactiva cuando el módulo se retrae.
  • Página 11 Botón y LED El LED se iluminará en blanco estático cuando Microsoft de Teams Teams esté conectado y en ejecución. ® El LED parpadeará cuando haya una notificación de Teams. Pulse brevemente el botón para que aparezca Teams y abra la notificación. Botón para El LED parpadeará...

  • Página 12: Vista Trasera

    Tenga a mano esta etiqueta si necesita barras, número de serie e ponerse en contacto con el soporte técnico identificación de etiqueta de de Dell. La Etiqueta de servicio es un servicio identificador alfanumérico único que permite a los técnicos de servicio de Dell identificar los componentes de hardware de su PC y acceder a la información de la garantía.

  • Página 13: Vista Inferior

    1.4 (C2722DE) admite lo siguiente, y PD 20 V/4.5 A, 15 V/3 A, 9 V/3 A, 5 V/3 A. • C2422HE resolución máxima de 1920 x 1080 a 60 Hz • C2722DE resolución máxima de 2560 x 1440 a 60 Hz • C3422WE resolución máxima de 3440 x 1440 a 60 Hz NOTA: El USB Tipo-C no es compatible con las versiones de Windows anteriores a Windows 10.
  • Página 14 Puerto USB-B de Conecte el cable USB incluido con el monitor al equipo. Una vez conectado el cable, podrá utilizar los entrada conectores de salida USB del monitor. 8,9,11 USB de super Conecte su dispositivo USB. Puede utilizar estos velocidad a 5Gbps puertos solamente después de haber conectado el (USB 3.2 Gen1) cable USB (Tipo-A a Tipo-B oTipo-C a Tipo-C) desde...

  • Página 15: Especificaciones Del Monitor

    Especificaciones del monitor Modelo C2422HE C2722DE C3422WE Tipo de pantalla Matriz activa - LCD TFT Tipo de panel Tecnología de conmutación en el mismo plano Relación de aspecto 16:9 16:9 21:9 Dimensiones de la imagen visualizable Diagonal 60,47 cm (23,8 " ) 68,47 cm (27 "...
  • Página 16 USB 3.2 Gen 1, PD de entrega de energía de hasta 90 W) • 1 x DP (salida) con MST(Solo para el C2422HE/C2722DE) • 2 x USB 5 Gbps de SuperVelocidad (USB 3.2 Gen 1) • 1 x USB 5 Gbps de SuperVelocidad (USB 3.2 Gen 1) con capacidad de carga de CC 1.2 a 2 A (máx.)

  • Página 17: Especificaciones De Resolución

    60 Hz es de 1070 millones de colores. La salida de vídeo del puerto USB-C a una resolución máxima de 3440x1440 a 60 Hz es de 16 780 millones de colores. Solo en el panel nativo, bajo el Modo personalizado predefinido. Especificaciones de resolución Modelo C2422HE C2722DE C3422WE Intervalo de 30 kHz a 83 kHz...
  • Página 18 VESA, 1280 x 1024 80,0 VESA, 1600 x 900 55,99 118,25 VESA, 1920 x 1080 67,50 148,50 C2722DE Modo de Frecuencia Frecuencia Píxel Reloj Polaridad de visualización horizontal vertical (MHz) sincronización (kHz) (Hz) (Horizontal/ Vertical) VESA, 720 x 400 31,50 28,30 VESA, 640 x 480 31,50...

  • Página 19: Modos De Dp Para Multistream Transport (Mst)

    88,80 241,50 CVT, 3440 x 1440 88,81 319,75 Modos de DP para MultiStream Transport (MST) C2422HE Monitor de fuente MST Puede soportar un número máximo de monitores externos 1920 x 1080 a 60 Hz 1920 x 1080 a 60 Hz NOTA: La resolución máxima del monitor externo soportada es solamente de 1920...

  • Página 20: Modos De Usb-C Para Multistream Transport (Mst)

    Información de pantalla OSD: Puede soportar un número máximo de monitores Velocidad de enlace (actual) externos 2560 x 1440 a 60 Hz HBR3(DP 1.4) HBR2(DP 1.2) NOTA: La salida DP para MST solamente se admite en C2422HE y C2722DE. Acerca del monitor...

  • Página 21: Lista De Compatibilidad De Plataformas De Comunicaciones Unificadas (Uc)

    √ √ La función de llamada en el Dell C2422HE/C2722DE/C3422WE funciona con la plataforma UC × La función de llamada en el Dell C2422HE/C2722DE/C3422WE no funciona con la plataforma UC La función de silenciar en el Dell C2422HE/C2722DE/C3422WE funciona al presionar el botón Silenciar, pero el icono de silenciado en la plataforma UC no está...
  • Página 22 Especificaciones eléctricas Modelo C2422HE C2722DE C3422WE Señales de entrada de • Señal de vídeo digital para cada línea diferencial por línea vídeo diferencial con una impedancia de 100 ohmios • Compatibilidad de entrada de señal DP/HDMI/USB Tipo-C Voltaje, frecuencia y 100-240 VCA/50 o...

  • Página 23: Webcam - Especificaciones Del Micrófono

    Suministro eléctrico 3,3 voltios +/- 5% para USB y micrófono 5 voltis +/- 5% para cámara IR Especificaciones del altavoz Modelo C2422HE C2722DE C3422WE Potencia nominal del altavoz 2 x 5 W Respuesta de frecuencia 200 Hz - 16 kHz...

  • Página 24: Características Físicas

    Características físicas Modelo C2422HE C2722DE C3422WE Tipo de conector • Conector de DP (entrada y salida de DP en el C2422HE/ C2722DE. Solo DP de entrada en el C3422WE) • HDMI conector • Conector USB de tipo C • Conector de audio • RJ45 conector • Conector ascendente USB x 2...

  • Página 25: Profundidad

    Anchura 267,68 mm 300,01 mm 306,91 mm (10,50 " ) (11,81 " ) (12,10 " ) Profundidad 185 mm 230 mm 234,95 mm (7,30 " ) (9,10 " ) (9,25 " ) Peso Peso con embalaje 8,82 kg (19,50 lb) 12,62 kg (27,80 lb) 16 kg (35,20 lb) incluido Peso con el...

  • Página 26: Características Medioambientales

    Del 5% al 90 % (sin condensación) Altitud Funcionamiento 5000 m (16 404 pies) (máximo) Sin funcionar 12 192 m (40 000 pies) (máximo) Disipación térmica C2422HE 665,37 BTU/hora (valor máximo) 61,42 BTU/hora (on mode) C2722DE 716,55 BTU/hora (valor máximo) 90,42 BTU/hora (on mode) C3422WE 750,67 BTU/hora (valor máximo)

  • Página 27: Asignaciones De Contacto

    Asignaciones de contacto Puerto DP entrada Número Pin 20 contactos - lado Conectado al Cable de Señal ML3 (n) TIERRA ML3 (p) ML2 (n) TIERRA ML2 (p) ML1 (n) TIERRA ML1 (p) ML0 (n) TIERRA ML0 (p) CONFIG1 CONFIG2 CANAL AUX (p) TIERRA CANAL AUX (n) Detección de conexión en caliente...
  • Página 28 Puerto DP salida Número Pin 20 contactos - lado Conectado al Cable de Señal ML0 (p) TIERRA ML0 (n) ML1 (p) TIERRA ML1 (n) ML2 (p) TIERRA ML2 (n) ML3 (p) TIERRA ML3 (n) CONFIG1 CONFIG2 CANAL AUX (p) TIERRA CANAL AUX (n) Detección de conexión en caliente Volver...

  • Página 29: Puerto Hdmi

    Puerto HDMI Número Pin 19 contactos - lado Conectado al Cable de Señal TMDS DATA 2+ BLINDAJE TMDS DATA 2 TMDS DATA 2- TMDS DATA 1+ BLINDAJE TMDS DATA 1 TMDS DATA 1- TMDS DATA 0+ BLINDAJE TMDS DATA 0 TMDS DATA 0- RELOJ TMDS BLINDAJE DE RELOJ TMDS...
  • Página 30 Conector USB de Tipo C Contacto señal Contacto señal SSTXp1 SSRXp1 SSTXn1 SSRXn1 VBUS VBUS SBU2 SBU1 VBUS VBUS SSRXn2 SSTXn2 SSRXp2 SSTXp2 Acerca del monitor...

  • Página 31: Interfaz Para Universal Serial Bus (Usb)

    Interfaz para Universal serial Bus (USB) Esta sección le proporciona información sobre los puertos USB disponibles en su monitor. NOTA: Hasta 2 A en el puerto USB descendente (puerto con el icono de batería ) con dispositivos compatibles con la carga de batería Rev 1.2; hasta 0,9 A en los otros puertos descendentes USB.
  • Página 32 Puerto USB de entrada Puerto USB de descarga Número de contacto Nombre de señal Número de contacto Nombre de señal VBUS VBUS TIERRA TIERRA StdB_SSTX- StdA_SSRX- StdB_SSTX+ StdA_SSRX+ GND_DRAIN GND_DRAIN StdB_SSRX- StdA_SSTX- StdB_SSRX+ StdA_SSTX+ Armazón Protección Armazón Protección Acerca del monitor...

  • Página 33: Instalación De Controlador

    Instalación de controlador Instale el controlador Realtek USB GBE Ethernet para disponible para su sistema. Este está disponible para descargarse en https://www.dell.com/support en la sección “Controlador y descarga”. Tasa de datos (RJ45) red via USB-C en Prioridad de datos: 1000 Mbps.
  • Página 34 Estado LED del Conector RJ45: Right LED Left LED Color Descripción LED derecho Ámbar o Verde Indicador de velocidad: • Ámbar encendido - 1000 Mbps • Verde encendido - 100 Mbps • Apagado - 10 Mbps Verde Enlace / Indicador de actividad: izquierdo • Parpadeo - Acvitidad en puerto. • Verde encendido - El enlace está siendo establecido. • Apagado - El enlace no se ha establecido. NOTA: Cable RJ45 es un accesorio estándar no incluido en la caja. Acerca del monitor...

  • Página 35: Conectar Y Listo

    Para obtener más información acerca de la política de píxeles del monitor LCD, consulte el sitio de soporte técnico de Dell: https://www.dell.com/pixelguidelines. Acerca del monitor...

  • Página 36: Ergonomía

    Ergonomía PRECAUCIÓN: Un uso inapropiado y prolongado de teclado puede provocar lesiones. PRECAUCIÓN: La visualización de la pantalla del monitor durante largos periodos de tiempo podría provocar fatiga visual. Para su confort y eficiencia, siga las siguientes directrices cuando instale y utilice su PC: • Coloque el PC de manera que el monitor y el teclado estén directamente frente a usted mientras trabaja.
  • Página 37 • Mantenga la zona bajo el escritorio libre de obstrucciones y cables o cables de alimentación que puedan interferir con una postura sedente cómoda o que presenten un riesgo potencial de tropiezo. monitor screen at or below eye level monitor and keyboard positioned directly in front...

  • Página 38: Manipulación Y Transporte De La Pantalla

    Manipulación y transporte de la pantalla Para asegurarse de que el monitor esté manejado de manera segura cuando se levante o se transporte, siga las directrices que se mencionan a continuación: • Antes de mover o levantar el monitor, apague el PC y el propio monitor. • Desconecte todos los cables del monitor.

  • Página 39: Directrices De Mantenimiento

    • Cuando levante o transporte el monitor, no gire el monitor de arriba a abajo mientras soporta el pedestal o el elevador. Esto podría resultar en daños accidentales al monitor o provocar lesiones personales. Directrices de mantenimiento Limpieza del monitor ADVERTENCIA: antes de limpiar el monitor, desenchufe el cable de alimentación de la toma de corriente eléctrica.

  • Página 40: Instalación Del Monitor

    Instalación del monitor Conexión de la base NOTA: El elevador de la base y la base del soporte están desmontados cuando el monitor sale de fábrica. NOTA: Las instrucciones siguientes son aplicables solamente para el pedestal enviado junto con el monitor. Si está conectando un pedestal que haya comprado de otras fuentes, siga las instrucciones de instalación incluidas con ese pedestal.
  • Página 41 4. Abra la tapa protectora del monitor para acceder a la ranura VESA del monitor. 5. Deslice las pestañas del elevador del pedestal en las ranuras de la tapa trasera de la pantalla y presione hacia abajo la pantalla instalada para encajarla. Instalación del monitor...
  • Página 42 6. Agarre el elevador del pedestal y levante el monitor con cuidado; a continuación colóquelo en una superficie plana. NOTA: Agarre el elevador del pedestal fírmemente cuando levante el monitor para evitar cualquier daño accidental. 7. Levante la tapa protectora desde el monitor. Instalación del monitor...

  • Página 43: Uso De La Inclinación, La Rotación Y La Extensión Vertical

    Inclinación, giro y extensión vertical Con la base acoplada al monitor, puede inclinar y girar este para conseguir el ángulo de visión más cómodo. C2422HE 5° 140 mm 45° 45°...

  • Página 44: Rotación De La Pantalla(Solo Para El C2422He/C2722De)

    90° 90° NOTA: Para alternar la configuración de la pantalla en su PC Dell entre panorámica y vertical cuando rote la pantalla, descargue e instale el controlador de gráficos más actualizado. Para descargarlo, vaya a https://www.dell.com/support/drivers...

  • Página 45: Configure Los Ajustes De La Pantalla Del Pc Después De La Rotación(Solo Para El C2422He/C2722De)

    Después de haber rotado la pantalla, complete el procedimiento ofrecido abajo para configurar los ajustes de la pantalla en su PC. NOTA: Si está utilizando el monitor con un PC que no sea de Dell, vaya a la página web del fabricante de la tarjeta gráfica o la página web del fabricante de su PC para obtener información sobre cómo rotar los...

  • Página 46: Utilizar La Cámara Web Del Monitor

    Utilizar la cámara web del monitor Cuando desee utilizar la cámara web y el micrófono integrados en el monitor, presione el módulo de la cámara web y luego suéltelo. Aparecerá el módulo de la cámara web. Instalación del monitor...

  • Página 47: Conectar El Monitor

    4. Seleccione la fuente de entrada correcta en el menú OSD del monitor y encienda el equipo. NOTA: La configuración predeterminada de C2422HE/C3422WE es DisplayPort 1.2 y la configuración predeterminada de C2722DE es DisplayPort 1.4. Una tarjeta gráfica DisplayPort 1.1 podría no visualizarse normalmente.Consulte...
  • Página 48 Conectar el cable DP Conexión del monitor para función DP Multi-Stream Transport (MST) (Solo para el C2422HE/C2722DE) DP out NOTA: El dispositivo admite la función DP MST. Para utilizar esta función, la tarjeta gráfica de su equipo debe contar con la certificación para utilizar DP1.2 con la opción MST.

  • Página 49: Conectar El Cable Usb

    NOTA: Independientemente del requisito de energía y del consumo de energía real del equipo portátil, o del tiempo de funcionamiento con carga de la batería restante, el monitor Dell C2422HE/C2722DE/C3422WE está diseñado para proporcionar energía de hasta 90 W a dicho equipo portátil.

  • Página 50: Conectar El Monitor Para El Cable Rj45 (Opcional)

    Conectar el monitor para la función de transferencia a varios monitores Multi- Stream Transport (MST) a través de USB-C (Solo para el C2422HE/C2722DE) DP in USB Type-C DP out USB Type-C NOTA: El número máximo de C2422HE/C2722DE admitidos a través de MST depende del ancho de banda de la fuente USB-C.

  • Página 51: Dell Power Button Sync (Sincronización Del Botón De Alimentación De Dell) (Dpbs)

    USB Tipo-C • Para asegurarse de que la función DPBS funcione por primera vez, primero debe realizar los siguientes pasos para la plataforma Dell OptiPlex 7090/3090 Ultra en el Control Panel (Panel de control). Vaya a Control Panel (Panel de control).
  • Página 52 Seleccione Hardware and Sound (Hardware y Sonido) y a continuación Power Options (Opciones de alimentación). Vaya a System Settings (Configuración del sistema) En el menú desplegable de When I press the power button (Cuando pulso el botón de encendido), hay algunas opciones para seleccionar: Do nothing/Sleep/ Hibernate/Shut down (No hacer nada/Suspender/Hibernar/Apagar), y puede seleccionar Sleep/Hibernate/Shut down (Suspender/Hibernar/Apagar).

  • Página 53: Conectar El Monitor Para La Dpbs Por Primera Vez

    NOTA: No seleccione Do nothing (No hacer nada), de lo contrario, el botón de alimentación del monitor no podrá sincronizarse con el estado de alimentación del PC. Conectar el monitor para la DPBS por primera vez Estado de alimentación inicial del monitor (DESACTIVADO) USB Tipo-C Estado de alimentación inicial...

  • Página 54: Al Usar La Función De Dpbs

    NOTA: Puede alimentar la plataforma de OptiPlex 7090/3090 Ultra utilizando su conector del adaptador de corriente. De forma alternativa, puede alimentar la plataforma de OptiPlex 7090/3090 Ultra usando el cable USB-C del monitor a través de Power Delivery (PD); active la carga USB-C en el modo apagado. Al usar la función de DPBS Cuando pulse el botón de alimentación del monitor o el botón de alimentación del PC, el estado del monitor/PC es el siguiente:...
  • Página 55 Slide to shut down your PC Cuando el monitor y el estado de alimentación del PC estén ENCENDIDOS, si mantiene pulsado durante 10 segundos el botón de alimentación del monitor, el PC se apagará. USB Tipo-C Presione sin soltar durante 10 segundos El PC se apagará...

  • Página 56: Conecte El Monitor Para La Función De Usb-C Multistream Transport (Mst) (Solo En El C2422He/C2722De)

    Conecte el monitor para la función de USB-C MultiStream Transport (MST) (solo en el C2422HE/C2722DE) Un PC está conectado a dos monitores en un estado de alimentación inicial del sistema DESACTIVADO y el estado de alimentación del sistema del PC está sincronizado con el botón de alimentación del Monitor 1.

  • Página 57: Conecte El Monitor Por Usb-C

    Conecte el monitor por USB-C La plataforma Dell OptiPlex 7090 Ultra tiene dos puertos USB-C, por lo que tanto el estado de alimentación del Monitor 1 como el del Monitor 2 pueden sincronizarse con el PC. Mientras el PC y dos monitores están en un estado de alimentación inicial del sistema ACTIVADO, al presionar el botón de alimentación en el Monitor 1 o en el Monitor 2, se...
  • Página 58 Asegúrese de configurar como activa USB-C Charging (la carga USB-C) en el modo apagado. Mientras el PC y dos monitores están en un estado de alimentación inicial del sistema DESACTIVADO, al presionar el botón de alimentación en el Monitor 1 o en el Monitor 2, se ENCENDERÁ...

  • Página 59: Organizar Los Cables

    Organizar los cables Tras acoplar todos los cables necesarios a su monitor y PC, (consulte la sección Conectar el monitor correspondiente a la conexión de los cables), organice todos ellos tal y como se muestra anteriormente. Asegurar el monitor utilizando el cierre Kensington (opcional) La ranura para cierre de seguridad está...

  • Página 60: Desmontar La Base Del Monitor

    Desmontar la base del monitor PRECAUCIÓN: Para evitar arañazos en la pantalla LCD mientras quita la base, asegúrese de que el monitor está colocado sobre una superficie suave y limpia. NOTA: Las instrucciones siguientes son aplicables solamente para el pedestal enviado junto con el monitor. Si está conectando un pedestal que haya comprado de otras fuentes, siga las instrucciones de instalación incluidas con ese pedestal.

  • Página 61: Instalación En Pared (Opcional)

    NOTA: Solamente para uso con el soporte de instalación en pared homologado por UL, CSA o GS que tenga un peso y una carga mínimos de 17,32 kg (38.40 lb) (C2422HE) / 22,96 kg (50.80 lb) (C2722DE) / 29,20 kg (64.24 lb) (C3422WE).

  • Página 62: Utilizar El Monitor

    Utilizar el monitor Encienda el monitor Pulse el botón para encender el monitor. Uso del control de mando Utilice el control de mando de la parte trasera del monitor para realizar ajustes en el menú OSD. 1. Pulse el botón del mando para ejecutar el menú principal OSD. 2.

  • Página 63: Utilizar Los Controles Del Panel Trasero

    Utilizar los controles del panel trasero Utilice los botones de control en la parte trasera del monitor para ajustar la configuración de pantalla. Mientras utiliza estos botones para ajustar la configuración, un menú OSD muestra los valores numéricos de cada característica según cambian. Display Info La siguiente tabla describe los botones del panel trasero: Botón del panel trasero...

  • Página 64: Utilizar La Función De Bloqueo Osd

    Utilizar la función de bloqueo OSD Puede bloquear los botones de control del panel delantero para prevenir el acceso al menú OSD y/o el botón de alimentación. Utilice el menú de Bloqueo para bloquear el botón/los botones. 1. Seleccione una de las siguientes opciones. 24/27/34 Monitor Brillo/Contraste Idioma...

  • Página 65: Diagnóstico

    Utilice el botón de control para bloquear el botón/los botones. Pulse el botón de control de navegación direccional izquierdo durante cuatro segundos, y un menú aparecerá en la pantalla. Seleccione una opción: Seleccione una de las siguientes opciones: Opciones Descripción Seleccione esta opción para bloquear la función del menú...

  • Página 66: Para Bloquear El Botón/Los Botones

    Para bloquear el botón/los botones: Pulse el botón de control de navegación direccional izquierdo durante cuatro segundos hasta que un menú aparezca en la pantalla. La tabla siguiente describe las opciones para desbloquear los botones de control del panel frontal. Seleccione una opción: Opciones Descripción...

  • Página 67: Botón Del Panel Frontal

    Botón del panel frontal Utilice los botones situados en el panel frontal del monitor para ajustar la configuración de la imagen. Botón Descripción Utilice esta opción para desbloquear la función del menú OSD. Arriba Abajo Utilice el botón Anterior para regresar al menú anterior. Anterior Utilice el botón Siguiente para ir al siguiente nivel o para seleccionar una opción.

  • Página 68: Utilizar El Menú En Pantalla (Osd)

    Utilizar el menú en pantalla (OSD) Acceder al sistema de menú Icono Menú y submenús Descripción Brightness/ Utilice este menú para activar el ajuste Brightness/Contrast Contrast (Brillo/ (Brillo/Contraste) . Contraste) 24/27/34 Monitor Brillo/Contraste Fuente entrada Color Pantalla PIP/PBP Audio Menú Personalizar Otros Salir...

  • Página 69: Input Source (Fuente De Entrada)

    Icono Menú y submenús Descripción Input Source Utilice el menú Input Source (Fuente de entrada) para (Fuente de seleccionar entre entradas de vídeo diferentes que están entrada) conectadas al monitor. 24/27/34 Monitor Brillo/Contraste USB-C Fuente entrada Color HDMI Pantalla Selección automática Encedido PIP/PBP Selección aut.

  • Página 70: Preset Modes

    Icono Menú y submenús Descripción Rename Inputs Permite renombrar las entradas. (Renombrar entradas) Reset Input Source Restablece todos los ajustes del menú Input Source (Fuente de (Restablecer entrada) a los valores de fábrica. fuente de entrada) Color Utilice el menú Color para ajustar el modo de configuración del color.
  • Página 71 Icono Menú y submenús Descripción • Estándar: Configuración de color por defecto; este monitor utiliza un panel de luz azul baja y está certificado por TUV para reducir la salida de luz azul y crear una imagen más relajante y menos estimulante cuando se lee contenido en la pantalla.
  • Página 72 Audio Menú Personalizar Otros Salir Aspect Ratio C2422HE:Permite ajustar la relación de la imagen con los valores (Relación de 16:9 (Panorámico 16:9), 4:3, 5:4. aspecto) C2722DE: Permite ajustar la proporción de la imagen a 16:9, Auto Resize (autorredimensionamiento), 4:3, 1:1.
  • Página 73 NOTA: Si su PC no tiene una batería incorporada y se alimenta (Solo en el directamente desde el puerto USB Tipo-C del monitor (como C2722DE) el Dell OptiPlex Ultra Desktop), cambiar la Priorización USB-C sobre la marcha interrumpiría la alimentación del monitor al PC. Configure la carga USB-C en Encendido durante el apagado.

  • Página 74: Ventana Principal

    Icono Menú y submenús Descripción PIP/PBP Esta función abre una ventana que muestra la imagen de (C3422WE only) otra fuente de entrada. (PIP/PBP (Solo 24/27/34 Monitor en el C3422WE)) Brillo/Contraste Modo PIP/PBP Fuente entrada PIP/PBP (Secundario) USB-C 90 W Color Botón USB Pantalla Intercambiar vídeo...

  • Página 75: Pip/Pbp Mode (Modo Pip/ Pbp)

    Icono Menú y submenús Descripción PIP/PBP Mode Permite ajustar el modo PIP o PBP (imagen por imagen). (Modo PIP/ Puede deshabilitar esta función seleccionado Deshabilitar. PBP) 24/27/34 Monitor Brillo/Contraste Modo PIP/PBP Fuente entrada PIP/PBP (Secundario) Color Botón USB Pantalla Intercambiar vídeo PIP/PBP Audio Contraste (Secundario)
  • Página 76 Icono Menú y submenús Descripción PIP/PBP (Sub) Seleccione entre las diferentes señales de vídeo que se (PIP/PBP pueden conectar a su monitor en la ventana secundaria (Secundario)) PIP/PBP. Pulse el botón para seleccionar la señal de fuente de la ventana secundaria PBP. 24/27/34 Monitor Brillo/Contraste Modo PIP/PBP...
  • Página 77 Icono Menú y submenús Descripción USB (Bus de Le permite ajustar el puerto ascendente USB para serie universal) las señales de entrada DP, de forma que el puerto descendente USB del monitor (por ejemplo: teclado o ratón) se puede utilizar con las señales de entrada actuales al conectar un ordenador a cualquiera de los puertos ascendentes.
  • Página 78 Icono Menú y submenús Descripción Audio (Sonido) Utilice el menú Audio Settings (Configuración de audio) para ajustar la configuración de audio. 24/27/34 Monitor Brillo/Contraste Volumen Fuente entrada Altavoz Encedido Color Restablecer sonido Pantalla PIP/PBP Audio Menú Personalizar Otros Salir Volume Permite subir y bajar el volumen del altavoz.
  • Página 79 Chino simplificado o Japonés). Rotación Gira la OSD 0,90 ó 270 grados. (Solo para el Puede ajustar el menú conforme a la rotación de la pantalla. C2422HE/ C2722DE) Transparency Seleccione este opción para cambiar la transparencia del menú (Transparencia) moviendo el mando arriba o abajo (mín. 0/máx. 100).
  • Página 80 Icono Menú y submenús Descripción Lock Con los botones de control del monitor bloqueados, puede evitar (Bloquear) que las personas accedan a los controles. También impide la activación accidental de varios monitores colocados uno junto a otro. 24/27/34 Monitor Brillo/Contraste Idioma Fuente entrada Rotación...
  • Página 81 Icono Menú y submenús Descripción Personalize (Personalizar) 24/27/34 Monitor Relación de aspecto Brillo/Contraste Atajo de teclado 1 Fuente entrada Atajo de teclado 2 Fuente entrada Color Atajo de teclado 3 Modos prede nidos Pantalla Atajo de teclado 4 Brillo/Contraste PIP/PBP Atajo de teclado 5 Información Pantalla LED botón encend.

  • Página 82: Display Info (Información De Pantalla)

    Icono Menú y submenús Descripción Other USB Permite habilitar o deshabilitar la función de Other USB Charging Charging (Carga (Otra carga USB) durante el modo de espera del monitor. de otro USB) Fast Wakeup Acelera el tiempo de recuperación del modo de suspensión. (Despertar rápido) (Solo en el C3422WE)
  • Página 83 Icono Menú y submenús Descripción DDC/CI DDC/CI (Canal de datos de pantalla/Interfaz de comando) permite a los parámetros del monitor (brillo, balance de color, etc.) ajustarse mediante el software de su PC. Puede deshabilitar esta función seleccionando Off (Apagado). Habilitar esta función para una mejor experiencia de usuario y un rendimiento óptimo de su monitor.
  • Página 84 Muestra la versión de firmware de su monitor. Service Tag Muestra la etiqueta servicio. La etiqueta de servicio es un (Etiqueta de identificador alfanumérico único que permite a Dell identificar las servicio) especificaciones del producto y acceder a la información de la garantía.

  • Página 85: Mensajes De Advertencia Osd

    El modo recomendado es 1920 x 1080 (C2422HE) / 2560 x 1440 (C2722DE) / 3440 x 1440 (C3422WE) Puede aparecer el siguiente mensaje antes de que la función DDC/CI se deshabilite.
  • Página 86 Si presiona cualquier botón que no sea el de alimentación, aparecerán los siguientes mensajes en función de la entrada seleccionada: Los tiempos de entrada actuales no son compatibles con el monitor. Por favor, cambie los tiempos de entrada a 1920x1080/2560x1440/3440x1440, 60Hz o utilice un monitor cuyos tiempos sean compatibles con este.
  • Página 87 24/27/34 Monitor Seleccione 'Sí' para habilitar la(s) siguiente(s) función(es): . Carga mediante USB-C siempre activada . Carga de otro USB Sí Si se selecciona 'Sí', aumentará el consumo de energía. Si se selecciona 'No', cumplirá con los requisitos ENERGY STAR. La con guración de opciones individuales se puede modi car en el menú.
  • Página 88 No Cable DP La pantalla entrará en el modo de espera en 4 minutos. www.dell.com/C24/27/3422XE No Cable HDMI La pantalla entrará en el modo de espera en 4 minutos.

  • Página 89: Si La Cámara Web Está Cerrada (Retraída) Y Presiona El Botón Mute (Silenciar), Aparecerá El Siguiente Mensaje

    Cuando el módulo de la cámara web se cierre (retraído), aparecerá el siguiente mensaje: Cámara web + micrófono:Deshabilitado Si la cámara web está cerrada (retraída) y presiona el botón Mute (Silenciar), aparecerá el siguiente mensaje: Abra el módulo de cámara web + micrófono para habilitar el micrófono.

  • Página 90: Configuración De Resolución Máxima

    (Resolución de pantalla). 3. Haga clic en la lista desplegable Screen Resolution (Resolución de pantalla) y seleccione 1 920 x 1080 (C2422HE) / 2560 x 1440 (C2722DE) / 3440 x 1440 (C3422WE). 4. Haga clic en OK (Aceptar). En Windows 10: 1.

  • Página 91: Configuración Del Conmutador Kvm Usb

    4. Mueva el mando hacia la derecha para activar la opción Shortcut Key 1 (Tecla de acceso directo 1). 5. Mueva el mando hacia arriba o hacia abajo para seleccionar el USB Switch (conmutador USB). Dell 24/27/34 Monitor Brillo/Contraste Atajo de teclado 1 Modos prede nidos...
  • Página 92 Las siguientes son ilustraciones de varios escenarios de conexión y su configuración de menú Selección de USB, tal y como se ilustra en los esquemas de color correspondientes. 1. Cuando conecte el HDMI + el USB-B al ordenador 1 y el DP + el USB A to C (USB A a C) al ordenador 2: HDMI USB-B...
  • Página 93 2. Cuando conecte el HDMI + el USB-B al ordenador 1 y el USB Type-C (USB Tipo-C) al ordenador 2: HDMI USB-B USB Type-C NOTA: La conexión USB Tipo-C actualmente admite la transferencia de datos y vídeo. Asegúrese de que la USB Selection (Selección USB) para HDMI esté ajustada en USB-B.

  • Página 94: Configuración Del Kvm Automático

    Configuración del KVM automático Puede seguir las siguientes instrucciones para configurar el KVM automático en su monitor: 1. Asegúrese de que el PIP/PBP Mode (Modo PIP/PBP) esté ajustado en Off (Apagado). 24/27/34 Monitor Brillo/Contraste Modo PIP/PBP Fuente entrada PIP/PBP (Secundario) USB-C 90 W Color Botón USB...
  • Página 95 24/27/34 Monitor Brillo/Contraste USB-C Fuente entrada Color HDMI Pantalla Selección automática Mensaje para varias entradas PIP/PBP Selección aut. para USB-C Sí Renombrar Entradas Audio Rest. fte. Entrada Menú Personalizar Otros Salir 3. Asegúrese de que los puertos USB y las entradas de vídeo estén correctamente vinculados.

  • Página 96: Configuración De Windows Hello

    Configuración de Windows Hello En Windows ® Vaya al menú principal de Windows y seleccione Settings (Configuración). Vaya a Accounts (Cuentas). Pulse sobre Sign-in options (Opciones de inicio de sesión). Debe configurar un PIN antes de poder darse de alta en Windows Hello. Utilizar el monitor...
  • Página 97 Pulse en Add (Añadir) debajo de PIN y entre para Set up a PIN (Configurar un PIN). Ingrese el nuevo PIN y confirme el PIN, y luego pulse en OK. Una vez que haya hecho esto, las opciones para configurar Windows Hello se desbloquearán.
  • Página 98 El siguiente mensaje aparecerá; pulse en Get started (Comenzar). Siga mirando directamente a la pantalla y sitúese de manera que su cara esté en el centro de la imagen que aparece en la pantalla. A continuación, la cámara web registrará su cara. Utilizar el monitor...
  • Página 99 Cuando se muestre el siguiente mensaje, pulse en Close (Cerrar) para salir de la Windows Hello setup (Instalación de Windows Hello). Una vez que lo haya configurado, hay otra opción para mejorar el reconocimiento. Pulse en Improve recognition (Mejorar el reconocimiento) si es necesario. Utilizar el monitor...

  • Página 100: Configuración De La Cámara Web Del Monitor Con El Valor Predeterminado

    Para identificar la cámara web integrada del portátil, siga estas instrucciones: Haga clic con el botón derecho del ratón en Dell Monitor IR Webcam (Cámara web integrada del monitor Dell) y pulse Properties (Propiedades) para abrir las Dell Monitor IR Webcam Properties (Propiedades de la cámara web integrada del...
  • Página 101 Vaya a Details > Property (Detalles > Propiedades) y seleccione Hardware Ids (Identificadores de Hardware). Utilizar el monitor...
  • Página 102 El campo Value (Valor) mostrará los detalles de los identificadores de hardware de esta cámara web integrada del monitor Dell. Los identificadores de hardware de la cámara web integrada del portátil y de la cámara web del monitor son diferentes. Para el C2422HE/C2722DE/C3422WE, los identificadores de hardware de la cámara web...
  • Página 103 Se mostrará el siguiente mensaje: Haga clic en Yes (Sí) La cámara web integrada del portátil estará desactivada y la cámara web del monitor se utilizará como el valor predeterminado Reinicie el portátil. Utilizar el monitor...

  • Página 104: Configuración Del Altavoz Del Monitor Como Valor Predeterminado

    Sound (Sonido). Si solo el cable HDMI o DP se conecta desde su monitor al equipo, solo un altavoz denominado DELL C2422HE/C2722DE/C3422WE desde el monitor se mostrará en la configuración de la interfaz de configuración de Sound (Sonido).
  • Página 105 Haga clic en DELL C2422HE/C2722DE/C3422WE, y luego haga clic en Set Default (Establecer como predeterminado), y el altavoz del monitor se utilizará como valor predeterminado. Haga clic en OK (ACEPTAR) para salir de la configuración de Sound (Sonido). Utilizar el monitor...
  • Página 106 Speakerphone (Altavoz con cancelación de eco) (C2422HE/C2722DE/ C3422WE), respectivamente, desde el monitor se mostrarán en la interfaz de configuración de Sound (Sonido). La diferencia entre el DELL C2422HE/C2722DE/ C3422WE y el Echo Cancelling Speakerphone (Altavoz con cancelación de eco) (C2422HE/C2722DE/C3422WE) es solo la señal fuente. Puede elegir cualquiera para establecerlo como altavoz predeterminado del monitor.

  • Página 107: Solucionar Problemas

    Además, en función de la entrada seleccionada, uno de los cuadros de diálogo que se muestra a continuación recorrerá continuamente la pantalla. No Cable DP La pantalla entrará en el modo de espera en 4 minutos. www.dell.com/C24/27/3422XE No Cable USB-C La pantalla entrará en el modo de espera en 4 minutos. www.dell.com/C24/27/3422XE 4.

  • Página 108: Diagnóstico Integrado

    Si la pantalla del monitor permanece en blanco después de haber realizado el procedimiento anterior, compruebe el controlador de vídeo y su PC, ya que el monitor funciona correctamente. Diagnóstico integrado El monitor cuenta con una herramienta de diagnósticos integrados que ayuda a determinar si las anomalías de la pantalla que está...

  • Página 109: Problemas Comunes

    • Un píxel permanentemente apagado es un defecto natural que puede darse en la tecnología LCD. • Para obtener más información acerca de la política de calidad y píxeles del monitor Dell, consulte el sitio de soporte técnico de Dell en: https://www.dell.com/pixelguidelines. Píxeles La pantalla LCD • Ciclo de encendido y apagado.
  • Página 110 • No realice ninguno de los pasos incluidos en la relacionados con de humo o sección de solución de problemas. la seguridad chispas • Póngase en contacto con Dell inmediatamente. Problemas El monitor se • Asegúrese de que el cable de vídeo que intermitentes enciende y se conecta el monitor y su PC esté...

  • Página 111: Problemas Específicos Del Producto

    Síntomas El problema Soluciones posibles comunes El micrófono/la • El módulo de la • Aparece el módulo de la cámara web. cámara web no cámara web no • Conecte el cable USB (Tipo-A a Tipo-B o funciona aparece Tipo-C a Tipo-C). Si conecta el puerto USB-B • El cable USB no y el puerto USB-C, cambie la fuente USB en el está...

  • Página 112: Soluciones Posibles

    • Ejecute los diagnósticos integrados. No hay imagen Pantalla negra • Compruebe a qué estándar de DP (C2422HE/ cuando se utiliza C3422WE:DP 1.1a o DP 1.2)(C2722DE:DP la conexión DP 1.1a o DP 1.4) pertenece su tarjeta gráfica.
  • Página 113 90 W. cuando se utiliza • Asegúrese de que solamente utiliza el la conexión adaptador aprobado de Dell o el adaptador USB Tipo-C incluido con el producto. con el equipo • Asegúrese de que el cable USB Tipo-C no está...
  • Página 114 Problema El problema Soluciones posibles El puerto Configuración • Asegúrese de que la BIOS y controladores más LAN no está de Sistema actualizados para su PC estén instalados en el funcionando Operativo o emisión de • Asegúrese de que el controlador RealTek conexión de Gigabit Ethernet esté...
  • Página 115 Problema El problema Soluciones posibles Los auriculares Los auriculares • Use el icono del micrófono de la aplicación con micrófono con micrófono UC (por ejemplo, Microsoft Teams, Skype (conector (conector Empresarial (Skype for Business), Zoom, etc.) combinado combinado para silenciar / reactivar el micrófono. de 3,5 mm) de 3,5 mm) no funcionan...
  • Página 116 Problema El problema Soluciones posibles El micrófono no El micrófono Desactive la tecnología Intel Smart Sound para el funciona o no se no funciona o controlador de audio del USB en el Administrador detecta no se detecta de dispositivos y reinicie el PC en la aplicación Voice Recorder (Grabadora...

  • Página 117: Problemas Específicos De Bus De Serie Universal (Usb)

    Problemas específicos de Bus de serie universal (USB) Síntomas El problema Soluciones posibles específicos La interfaz USB Los periféricos • Compruebe que la pantalla está encendida. no funciona USB no • Reconecte el cable de entrada a su PC. funcionan • Reconecte los periféricos USB (conector de salida).

  • Página 118: Apéndice

    Dell. Dell ofrece distintas opciones de asistencia en línea y por teléfono. Su disponibilidad varía en función del país y el producto, y algunos servicios podrían no estar disponibles en su zona.

Este manual también es adecuado para:

C2722deC3422we curvo

Tabla de contenido
