Ciclos de palpación: Determinar puntos de referencia automáticamente | PUNTO DE REFERENCIA
Parámetros de ciclo

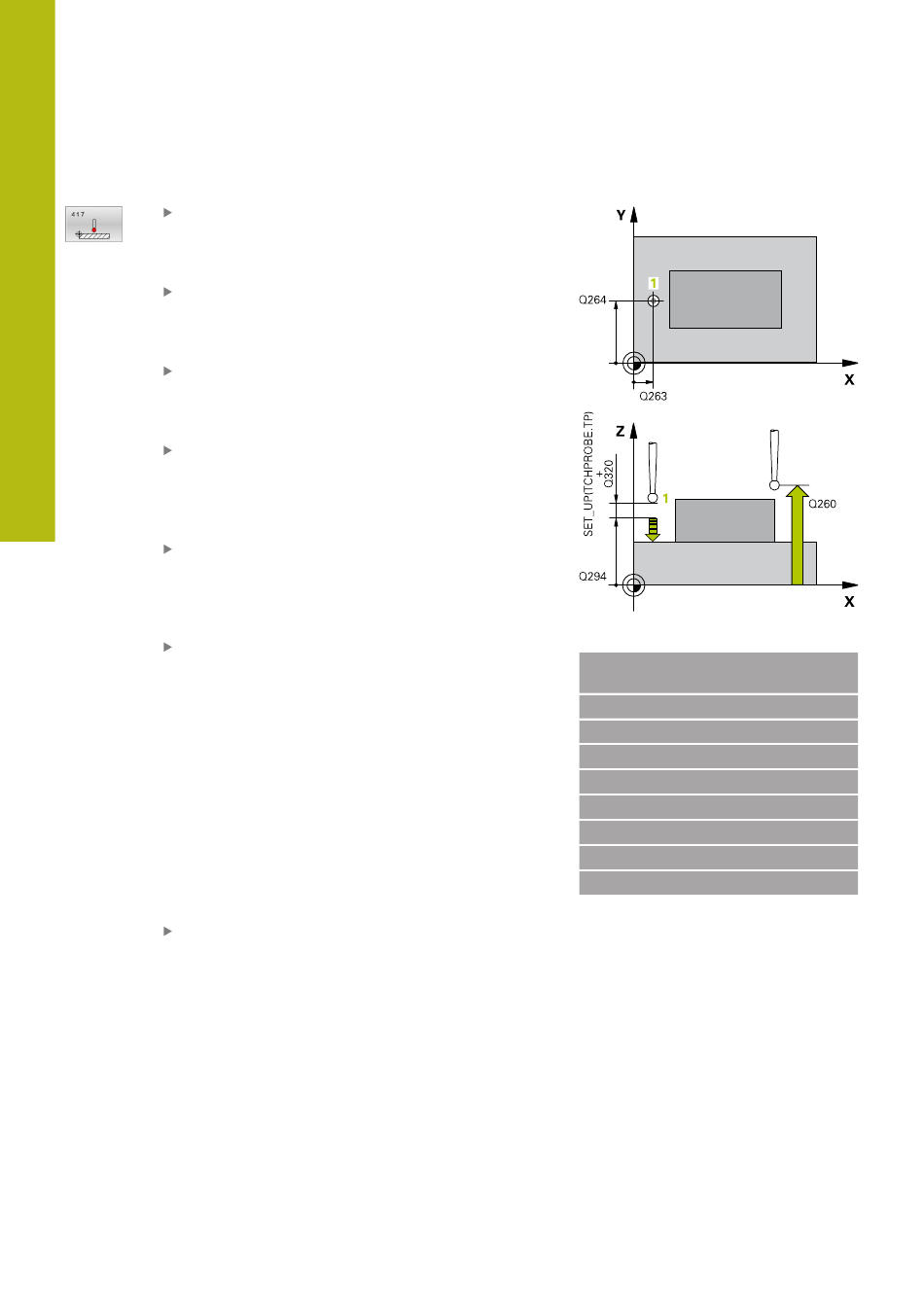

Q263 ¿1er punto de medición en eje 1? (valor
absoluto): coordenada del 1er punto de palpación
en el eje principal del plano de mecanizado.
Campo de introducción -99999,9999 a 99999,9999
Q264 ¿1er punto de medición en eje 2? (valor
absoluto): Coordenada del 1er punto de palpación
en el eje auxiliar del plano de mecanizado.
Campo de introducción -99999,9999 a 99999,9999
Q294 ¿1er punto medición eje 3? (valor
absoluto): coordenada del primer punto de
palpación en el eje de palpación.
Campo de introducción -99999,9999 a 99999,9999
Q320 Distancia de seguridad? (incremental)
Definir la distancia adicional entre el punto de
palpación y la bola del palpador digital. Q320 se
suma a SET_UP (tabla del sistema de palpación).
Campo de introducción 0 a 99999,9999
Q260 Altura de seguridad? (valor absoluto):
coordenada en el eje del palpador, en la cual no se
puede producir ninguna colisión entre el palpador y
la pieza.
Campo de introducción -99999,9999 a 99999,9999
Q305 ¿Número en la tabla?: Introducir el número
de fila de la tabla de puntos de referencia / tabla
de puntos cero en la que el control numérico
guarda las coordenadas.
Si
tabla de puntos de referencia. Si tiene lugar una
modificación en el punto de referencia activo, la
modificación pasa a ser activa inmediatamente. De
no ser así, tiene lugar una consignación en la línea
respectiva de la tabla de puntos de referencia sin
activación automática
Si
tabla de puntos cero. El punto cero no se activa
automáticamente
Rango de introducción 0 a 9999
Q333 ¿Nuevo pto. ref. en eje TS? (valor
absoluto): coordenada en el eje del palpador en
la que el control numérico debe fijar el punto de
referencia. Ajuste inicial = 0.
Campo de introducción -99999,9999 a 99999,9999
146
Q303 = 1, el control numérico escribe la
0, el control numérico describe la
Q303 =
HEIDENHAIN | TNC 620 | Programar ciclos de medición para piezas y herramientas | 01/2021
PALPADOR DIGITAL (ciclo 417, DIN/ISO: G417, opción #17)
Ejemplo
5 TCH PROBE 417 PTO REF EJE
PALPADOR
Q263=+25 ;1ER PUNTO EN EJE 1
Q264=+25 ;1ER PUNTO EN EJE 2
Q294=+25 ;1ER PUNTO EJE 3
Q320=0 ;DISTANCIA SEGURIDAD
Q260=+50 ;ALTURA DE SEGURIDAD
Q305=0 ;NUMERO EN TABLA
Q333=+0 ;PUNTO DE REFERENCIA
Q303=+1 ;TRANSM. VALOR MEDIC.
