Ciclos de palpación: Determinar puntos de referencia automáticamente | PUNTO DE REFERENCIA CENTRO

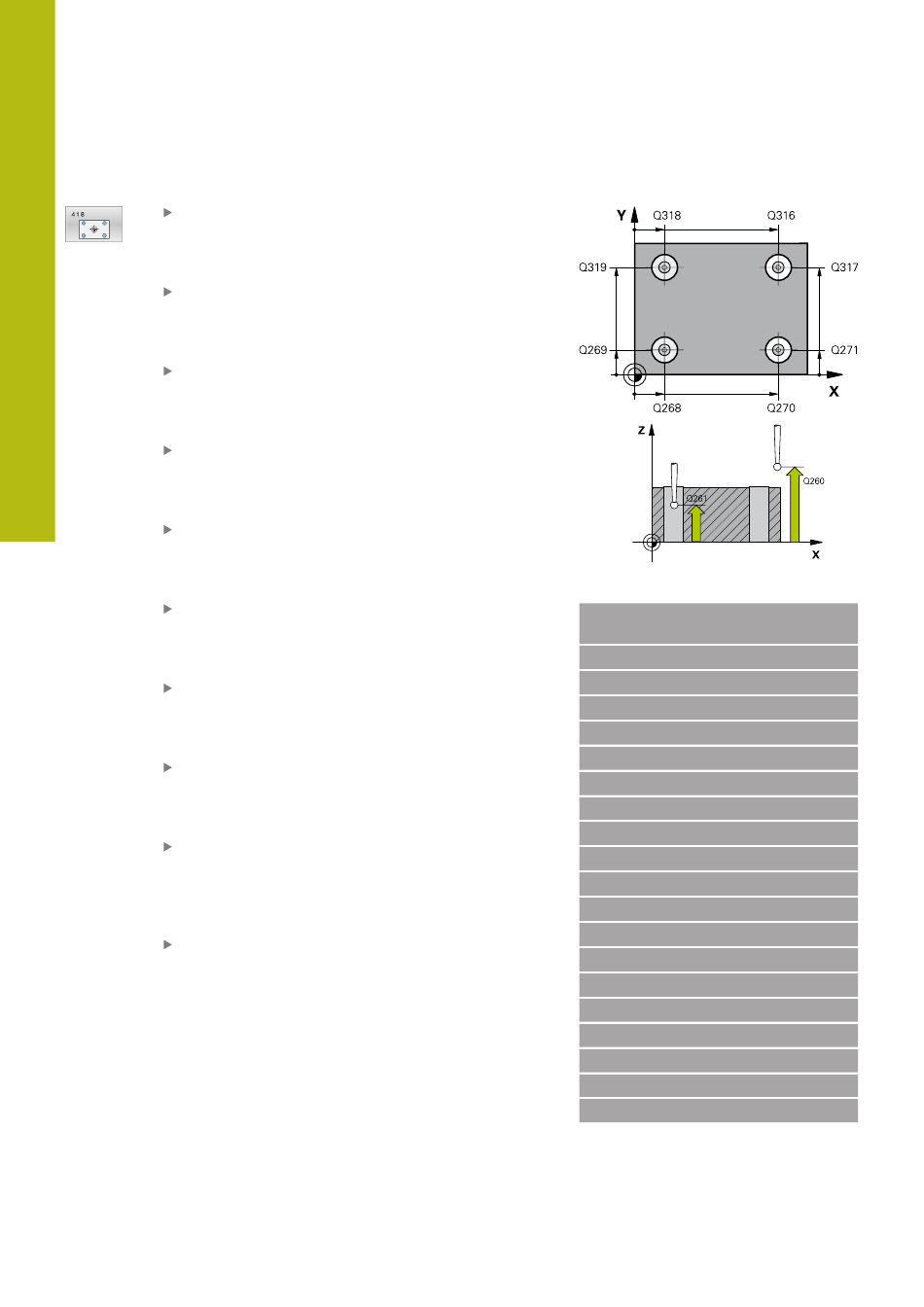

Parámetros de ciclo
Q268 1er taladro: ¿centro eje 1? (valor absoluto):
punto central del primer taladro en el eje principal
del plano de mecanizado.
Campo de introducción -99999,9999 a 99999,9999
Q269 1er taladro: ¿centro eje 2? (valor absoluto):
punto central del primer taladro en el eje
transversal del plano de mecanizado.
Campo de introducción -99999,9999 a 99999,9999
Q270 2do taladro: ¿centro eje 1? (valor
absoluto): punto central del segundo taladro en el
eje principal del plano de mecanizado.
Campo de introducción -99999,9999 a 99999,9999
Q271 2do taladro: ¿centro eje 2? (valor
absoluto): punto central del segundo taladro en el
eje transversal del plano de mecanizado
Campo de introducción -99999,9999 a 99999,9999
Q316 3er taladro: ¿Centro 1er eje? (valor
absoluto): Centro del 3.º taladro en el eje principal
del plano de mecanizado.
Campo de introducción -99999,9999 a 99999,9999
Q317 3er taladro: ¿Centro 2do eje? (valor
absoluto): Centro del 3.º taladro en el eje auxiliar
del plano de mecanizado.
Campo de introducción -99999,9999 a 99999,9999
Q318 4to taladro: ¿Centro 1er eje? (valor
absoluto): Centro del 4.º taladro en el eje principal
del plano de mecanizado.
Campo de introducción -99999,9999 a 99999,9999
Q319 4to taladro: ¿Centro 2do eje? (valor
absoluto): centro del 4.º taladro en el eje auxiliar
del plano de mecanizado.
Campo de introducción -99999,9999 a 99999,9999
Q261 ¿Altura medida eje de palpador? (valor
absoluto): coordenada del centro de la bola
(=punto de contacto) en el eje de palpación, desde
la cual se quiere realizar la medición.
Campo de introducción -99999,9999 a 99999,9999
Q260 Altura de seguridad? (valor absoluto):
coordenada en el eje del palpador, en la cual no se
puede producir ninguna colisión entre el palpador y
la pieza.
Campo de introducción -99999,9999 a 99999,9999
150
DE 4 TALADROS (ciclo 418, DIN/ISO: G418, opción #17)
HEIDENHAIN | TNC 620 | Programar ciclos de medición para piezas y herramientas | 01/2021
Ejemplo
5 TCH PROBE 418 PTO REF C. 4
TALADR.
Q268=+20 ;1ER CENTRO EJE 1
Q269=+25 ;1ER CENTRO EJE 2
Q270=+150 ;2DO CENTRO EJE 1
Q271=+25 ;2DO CENTRO EJE 2
Q316=+150 ;3ER CENTRO 1ER EJE
Q317=+85 ;3ER CENTRO 2DO EJE
Q318=+22 ;4TO CENTRO 1ER EJE
Q319=+80 ;4TO CENTRO 2DO EJE
Q261=-5 ;ALTURA MEDIDA
Q260=+10 ;ALTURA DE SEGURIDAD
Q305=12 ;NUMERO EN TABLA
Q331=+0 ;PUNTO DE REFERENCIA
Q332=+0 ;PUNTO DE REFERENCIA
Q303=+1 ;TRANSM. VALOR MEDIC.
Q381=1 ;PALPAR EN EJE DEL TS
Q382=+85 ;1. COORDENADA EJE TS
Q383=+50 ;2. COORDENADA EJE TS
Q384=+0 ;3. COORDENADA EJE TS
Q333=+0 ;PUNTO DE REFERENCIA
