HEIDENHAIN TNC 620 Manual De Instrucciones página 163

Ciclos de palpación: Determinar puntos de referencia automáticamente | PUNTO DE REFERENCIA CENTRO
ALMA (ciclo 409, DIN/ISO: G409, opción #17)

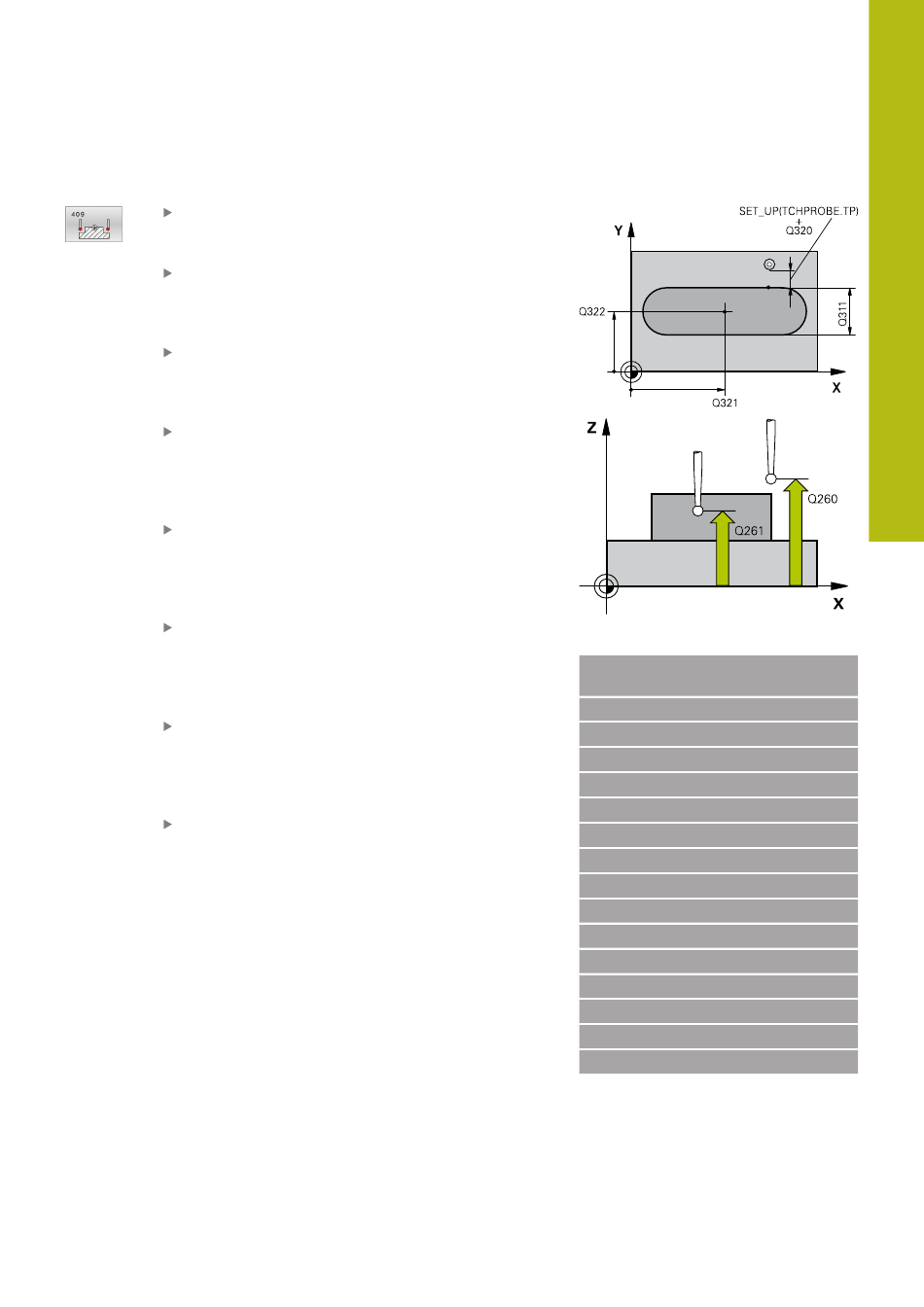

Parámetros de ciclo
Q321 ¿Centro 1er eje? (valor absoluto): centro de
la isla en el eje principal del plano de mecanizado.
Campo de introducción -99999,9999 a 99999,9999
Q322 ¿Centro segundo eje? (valor absoluto):
centro de la isla en el eje auxiliar del plano de
mecanizado.
Campo de introducción -99999,9999 a 99999,9999
Q311 ¿Amplitud del alma? (valor incremental):
Anchura de la isla independiente de la posición del
plano de mecanizado.
Campo de introducción 0 a 99999,9999
Q272 ¿Eje medición (1=1er / 2=2do)?: Eje del
plano de mecanizado en el que debe tener lugar la
medición:
1: Eje principal = Eje de medición
2: Eje secundario = Eje de medición
Q261 ¿Altura medida eje de palpador? (valor
absoluto): coordenada del centro de la bola
(=punto de contacto) en el eje de palpación, desde
la cual se quiere realizar la medición.
Campo de introducción -99999,9999 a 99999,9999
Q320 Distancia de seguridad? (incremental)
Definir la distancia adicional entre el punto de
palpación y la bola del palpador digital. Q320 se
suma a SET_UP (tabla del sistema de palpación).
Campo de introducción 0 a 99999,9999
Q260 Altura de seguridad? (valor absoluto):
coordenada en el eje del palpador, en la cual no se
puede producir ninguna colisión entre el palpador y
la pieza.
Campo de introducción -99999,9999 a 99999,9999
Q305 ¿Número en la tabla?: Introducir el número
de fila de la tabla de puntos de referencia / tabla
de puntos cero en la que el control numérico
guarda las coordenadas del punto central.
Dependiendo de Q303, el control numérico
escribe la consignación en la tabla de puntos de
referencia o en la tabla de puntos cero:
Si
Q303 =
tabla de puntos de referencia. Si tiene lugar una
modificación en el punto de referencia activo, la
modificación pasa a ser activa inmediatamente. De
no ser así, tiene lugar una consignación en la línea
respectiva de la tabla de puntos de referencia sin
activación automática
Si
Q303 =
tabla de puntos cero. El punto cero no se activa
automáticamente
Rango de introducción 0 a 9999
HEIDENHAIN | TNC 620 | Programar ciclos de medición para piezas y herramientas | 01/2021
1, el control numérico describe la
0, el control numérico describe la
Ejemplo
5 TCH PROBE 409 PTO.REF.CENTRO
PASO
Q321=+50 ;CENTRO 1ER EJE
Q322=+50 ;CENTRO SEGUNDO EJE
Q311=25 ;AMPLITUD ALMA
Q272=1 ;EJE DE MEDICION
Q261=-5 ;ALTURA MEDIDA
Q320=0 ;DISTANCIA SEGURIDAD
Q260=+20 ;ALTURA DE SEGURIDAD
Q305=10 ;NUMERO EN TABLA
Q405=+0 ;PUNTO DE REFERENCIA
Q303=+1 ;TRANSM. VALOR MEDIC.
Q381=1 ;PALPAR EN EJE DEL TS
Q382=+85 ;1. COORDENADA EJE TS
Q383=+50 ;2. COORDENADA EJE TS
Q382=+0 ;3. COORDENADA EJE TS
Q333=+1 ;PUNTO DE REFERENCIA
5
