Regulador y mini-programador

Publicidad

Enlaces rápidos

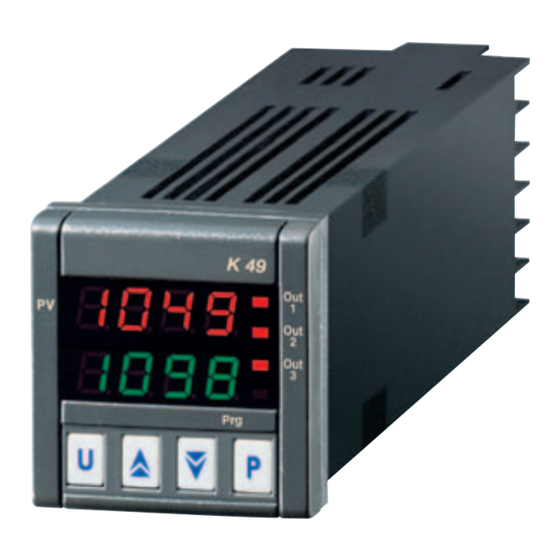

K49
REGULADOR Y
MINI-PROGRAMADOR
Manual de ingeniería
Cod.: ISTR-MK48ESP07 - Vr. 07 (ESP)
1. DIMENSIONES (mm)
2. DIAGRAMA DE CONEXIÓN
TECNOLOGIC spa - K 49 – MANUAL DE INGENIERÍA - Vr. 07- PAG. 1
2.1 – ESPECIFICACIONES DE MONTAJE
Este equipo ha sido diseñado para instalación permanente,
únicamente para uso de interior, en un panel eléctrico, que
encierre en la caja trasera los terminales y el cableado.
Seleccione el lugar de montaje teniendo en cuenta las siguientes
características:
1) debe ser fácilmente accesible
2) mínimas vibraciones y sin impactos
3) sin gases corrosivos
4) sin agua u otros fluidos (p. ej condensación)
5) la temperatura ambiente debe estar comprendida dentro de la
temperatura de funcionamiento (de 0 a 50 ° C)
6) la humedad relativa debe estar en las especificaciones del
equipo ( de 20% a 85 %)
El equipo puede ser montado en panel con un grosor máximo de
15mm.
Cuando la máxima protección del frontal es requerida (IP65), es
posible montar una junta opcional.
2.2 CONSIDERACIONES GENERALES Y CABLES DE
ENTRADA
1) No junte los cables de potencia con los cables de entrada.
2) Componentes externos (como Zeners, etc.) conectados entre
el sensor y los terminales de entrada pueden causar errores
en la medida debido al desbalanceado de la resistencia de
línea o a las posibles corrientes de fugas.
3) Cuando utilicemos un cable apantallado, debe ser conectado
en un solo punto.
4) Prestar atención con la resistencia de línea; una alta
resistencia de línea puede causar errores de medida.
2.3 – ENTRADA TERMOPAR
Fig. 3 Cableado del tempopar
Resistencia externa: 100 Ω max, error máximo de 0,5 %.
Unión fría: compensación automática de 0 a 50 ° C.
Precisión de la unión fría : 0.1 ° C/° C tras calentamiento de 20
minutos.
Resistencia de entrada: > 1 MΩ
Calibración: acuerdo con norma EN 60584-1.
NOTA: para una apropiada compensación de los termopares, usar
cable apantallado.
2.4 – ENTRADA SENSOR INFRARROJO
Fig. 4 Cableado del sensor infrarrojo
Resistencia externa: no importa condición.
Unión fría: compensación automática de 0 a 50 ° C.
Precisión de la unión fría : 0.1 ° C/° C, tras un calentamiento de
20 minutos.
Resistencia de entrada: > 1 M Ω .
