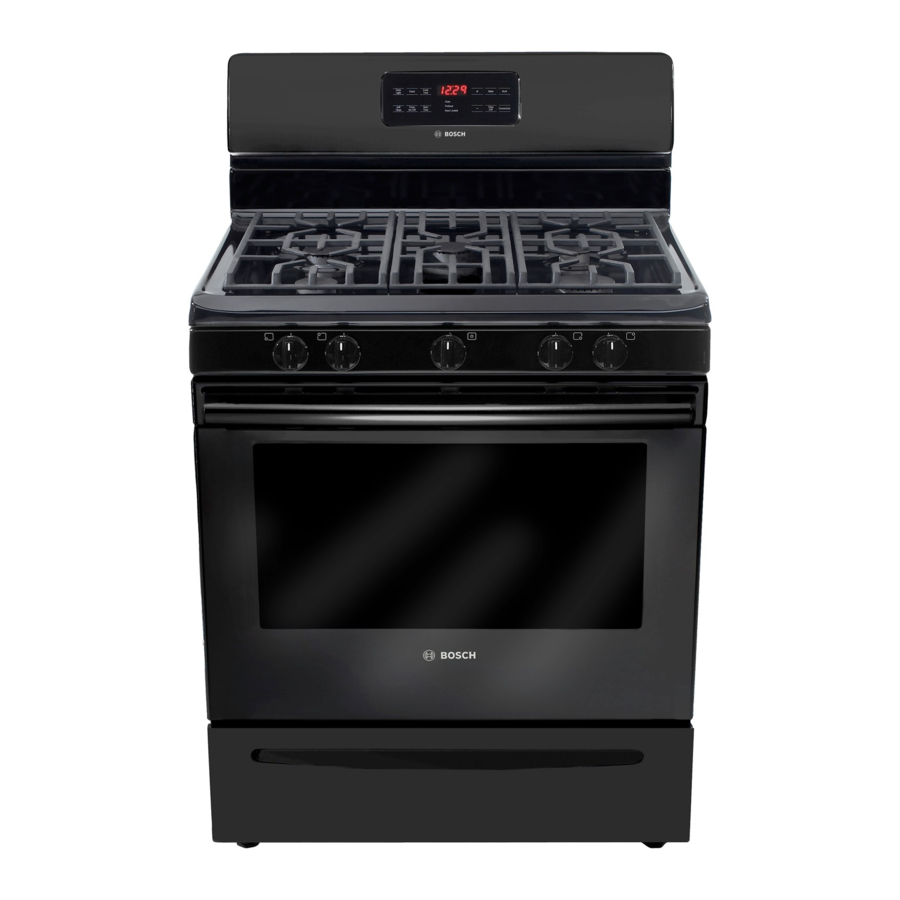

30" GAS RANGE INSTALLATION INSTRUCTIONS
INSTALLATION AND SERVICE MUST BE PERFORMED BY A QUALIFIED INSTALLER.
IMPORTANT: SAVE FOR LOCAL ELECTRICAL INSPECTOR'S USE.
READ AND SAVE THESE INSTRUCTIONS FOR FUTURE REFERENCE.
If the information in this manual is not followed
exactly, a fire or explosion may result causing property
damage, personal injury or death.
FOR YOUR SAFETY:
— Do not store or use gasoline or other flammable vapors
and liquids in the vicinity of this or any other appliance.
— WHAT TO DO IF YOU SMELL GAS:
• Do not try to light any appliance.
• Do not touch any electrical switch; do not use any phone
in your building.
• Immediately call your gas supplier from a neighbor's
phone. Follow the gas supplier's instructions.
• If you cannot reach your gas supplier, call the fire
department.
— Installation and service must be performed by a qualified
installer, service agency or the gas supplier.
OVERALL
DIMENSIONS
30"
48"
Maximum
46
3/8"
door open
Clearances and Dimensions
1. Location—Check location where the range will be
installed. Check for proper electrical and gas supply,
and the stability of the floor.
2. Dimensions that are shown must be used. Given
dimensions provide minimum clearance. Contact
surface must be solid and level.
p/n 316902504 En (0904)
(For Models with Sealed Top Burners)
25
3/4"
29
1/4"
incl. door handle
*Minimum to
Side Wall
on Either
Side of
+
1/8"
36
-
Range 5"
36"
29 7/8"
Note: For appliances installed in the
State of Massachusetts see page 2.
30"
30"
Minimum
18"
*5"
30"
0" Clearance Below Cooking Top and at Rear of Range.
Provide Proper Fuel Type
Before Proceeding: Your range is preset to operate on
natural gas.
DO NOT attempt to convert this range to LP/
Propane settings without the proper LP/Propane conversion
kit provided with the range or obtained from your dealer. Follow
all instructions provided with the LP Conversion Kit.
1
Refer to your serial plate for
applicable agency certification
SIDE
FRONT
VIEW
VIEW
Minimum to
Cabinets on
Maximum Depth
Either Side
for Cabinets
of Range.
Above Range Top.
25"
Francais 9-16
Español 17-24
13"

Publicidad

Tabla de contenido
loading

Resumen de contenidos para Bosch HGS3063UC

  • Página 1 30" GAS RANGE INSTALLATION INSTRUCTIONS (For Models with Sealed Top Burners) INSTALLATION AND SERVICE MUST BE PERFORMED BY A QUALIFIED INSTALLER. IMPORTANT: SAVE FOR LOCAL ELECTRICAL INSPECTOR'S USE. READ AND SAVE THESE INSTRUCTIONS FOR FUTURE REFERENCE. If the information in this manual is not followed exactly, a fire or explosion may result causing property damage, personal injury or death.
  • Página 2: Important Safety Instructions

    30" GAS RANGE INSTALLATION INSTRUCTIONS (For Models with Sealed Top Burners) Important Notes to the Installer Never leave children alone or unattended 1. Read all instructions contained in these installation in the area where an appliance is in use. As children grow, instructions before installing range.
  • Página 3: Before Starting

    30" GAS RANGE INSTALLATION INSTRUCTIONS (For Models with Sealed Top Burners) A. Locate the Bracket Using the Template - (Bracket may Before Starting be located on either the left or right side of the range. Use Tools You Will Need the information below to locate the bracket if template is For leveling legs and Anti-Tip Bracket: not available).
  • Página 4 30" GAS RANGE INSTALLATION INSTRUCTIONS (For Models with Sealed Top Burners) C. Level and Position Range - Level range by adjusting the Connect the range to the gas supply. (4) leveling legs with a wrench. Note: A minimum clearance NOTE: To prevent leaks use pipe joint sealant on all male of 1/8"...
  • Página 5 30" GAS RANGE INSTALLATION INSTRUCTIONS (For Models with Sealed Top Burners) the 1/2" flare union adapter with an adjustable wrench before tightening the gas supply fitting and/or appliance conduit (Refer to Fig. 4e). d) Install flare union adapter to external manual shut-off valve. e) Attach appliance conduit to flare union on shut-off valve.
  • Página 6 30" GAS RANGE INSTALLATION INSTRUCTIONS (For Models with Sealed Top Burners) Grounding Instructions 5. Read these electrical connection details first The power cord of this appliance is equipped with a then connect electricity to range. 3-prong (grounding) plug which mates with a standard Before servicing, disconnect electrical 3-prong grounding wall receptacle to minimize the possibility supply at circuit breaker, fuse or power cord.
  • Página 7 30" GAS RANGE INSTALLATION INSTRUCTIONS (For Models with Sealed Top Burners) 7. Electric Ignition Surface Burners Test to verify if “LOW” setting should be adjusted a. Push in and turn control to LITE until burner ignites. Operation of electric igniters should be checked after range b.
  • Página 8: Care, Cleaning And Maintenance

    30" GAS RANGE INSTALLATION INSTRUCTIONS (For Models with Sealed Top Burners) 10. Air Shutter-Oven Burner 12. Make Sure Range is Level. Level the range by placing a level horizontally on an oven rack. Check diagonally from front to back, then level the range by either adjusting the leveling legs or by placing shims under the corners of the range as needed.
  • Página 9: Pour Votre Sécurité

    NOTICE D'INSTALLATION – CUISINIÈRE À GAZ DE 30 po (Pour les modèles avec brûleurs de surface scellés) L’INSTALLATION ET LES RÉPARATIONS DOIVENT ÊTRE EFFECTUÉES PAR UN TECHNICIEN QUALIFIÉ. IMPORTANT: CONSERVER CETTE NOTICE POUR L’INSPECTEUR D’INSTALLATIONS ÉLECTRIQUES DE LA LOCALITÉ. LIRE ET CONSERVER CETTE NOTICE POUR RÉFÉRENCE FUTURE.
  • Página 10: Importantes Mesures De Sécurité

    NOTICE D'INSTALLATION – CUISINIÈRE À GAZ DE 30 po (Pour les modèles avec brûleurs de surface scellés) Remarques importantes pour l’installateur Ne jamais laisser les enfants sans 1. Lire toutes les instructions contenues dans cette notice avant surveillance dans la pièce où se trouve un appareil ménager en d'installer la cuisinière.
  • Página 11: Avant De Commencer

    NOTICE D'INSTALLATION – CUISINIÈRE À GAZ DE 30 po (Pour les modèles avec brûleurs de surface scellés) ou au mur, assurez-vous que les vis ne pénètrent pas dans du Avant de commencer câblage électrique ou des accessoires de plomberie. Outils nécessaires A.
  • Página 12: Alimentation En Gaz

    NOTICE D'INSTALLATION – CUISINIÈRE À GAZ DE 30 po (Pour les modèles avec brûleurs de surface scellés) C. Mise en place et mise à niveau de la cuisinière – Mettez la 4. Raccordement de la cuisinière à l'approvision- cuisinière à niveau en réglant les quatre (4) pieds de nivellement nement en gaz à...
  • Página 13 NOTICE D'INSTALLATION – CUISINIÈRE À GAZ DE 30 po (Pour les modèles avec brûleurs de surface scellés) raccord-union à évasement au moyen d’une clé à molette avant d’effectuer le serrage des raccords de l’alimentation en gaz ou de la conduite de l’appareil (reportez-vous à la fig. 4e). d) Branchez le raccord-union à...
  • Página 14 NOTICE D'INSTALLATION – CUISINIÈRE À GAZ DE 30 po (Pour les modèles avec brûleurs de surface scellés) 5. Lisez d’abord les détails suivants concernant les 6. Montage des têtes chapeaux de brûleur et grilles connexions électriques, puis branchez l’appareil à de brûleur : une source d’alimentation électrique.
  • Página 15 NOTICE D'INSTALLATION – CUISINIÈRE À GAZ DE 30 po (Pour les modèles avec brûleurs de surface scellés) atteint celle de la commande, l'allumeur s'éteint. La flamme 8. Ajustement du réglage «LOW» (Bas) de la du brûleur s'éteindra dans les 20 à 30 secondes suivant soupape du brûleur de surface (soupape à...
  • Página 16: Entretien Et Nettoyage

    NOTICE D'INSTALLATION – CUISINIÈRE À GAZ DE 30 po (Pour les modèles avec brûleurs de surface scellés) Entretien et nettoyage Tube du brûleur de four Reportez-vous au Guide d'utilisation et d'entretien pour les instructions de nettoyage. S'il est nécessaire de déplacer la cuisinière pour la nettoyer ou l'entretenir, fermez l'arrivée de gaz.
  • Página 17: Para Su Seguridad

    INSTRUCCIONES DE INSTALACIÓN DE COCINAS DE GAS DE 30" (Modelos con quemadores sellados) LA INSTALACIÓN Y CUALQUIER TIPO DE SERVICIO DEBERÁN REALIZARLO UN INSTLADOR CUALIFICADO. IMPORTANTE: GUARDE ESTAS INSTRUCCIONES PARA USO DEL INSPECTOR LOCAL Y PARA REFERENCIAS FUTURAS. Si no se sigue con exactitud la información que se proporciona en el presente manual, podría producirse fuego o una explosión y causar graves daños a la propiedad, personales e incluso la muerte.
  • Página 18: Instrucciones De Seguirdad Importantes

    INSTRUCCIONES DE INSTALACIÓN DE COCINAS DE GAS DE 30" (Modelos con quemadores sellados) Instrucciones importantes para el instalador No deje nunca niños solos o desatendidos en Lea todas las instrucciones que se proporcionan en este manual la zona en la que se utilice la aplicación. Conforme vayan de instalación antes de comenzara instalar la cocina.
  • Página 19: Antes De Comenzar

    INSTRUCCIONES DE INSTALACIÓN DE COCINAS DE GAS DE 30" (Modelos con quemadores sellados) A. Ubicación de la montura con la ayuda de la plantilla- (la Antes de comenzar montura puede ubicarse a la izquierda o a la derecha de la cocina.
  • Página 20 INSTRUCCIONES DE INSTALACIÓN DE COCINAS DE GAS DE 30" (Modelos con quemadores sellados) C. Nivelación y colocación de la cocina – Para nivelar la 4. Conecte la cocina al suministro de gas. cocina, deberá ajustar las cuatro (4) patas de nivelación NOTA: Para evitar escapes, use sellante de conexiones de con una llave.
  • Página 21 INSTRUCCIONES DE INSTALACIÓN DE COCINAS DE GAS DE 30" (Modelos con quemadores sellados) d) Instale el adaptador de unión cónica en la válvula de cierre manual externa. e) Fije el conducto del electrodoméstico a la unión cónica que se encuentra en la válvula de cierre. Asegúrese de que la válvula de cierre de servicio en el regulador de presión esté...
  • Página 22: Montaje De Las Cabezas , De Las Tapas De Los Quemadores Y De Las Rejillas De Los Quemadores

    INSTRUCCIONES DE INSTALACIÓN DE COCINAS DE GAS DE 30" (Modelos con quemadores sellados) 6. Montaje de las Cabezas , de las Tapas de los LEA CON DETENIMIENTO. Para su seguridad Quemadores y de las Rejillas de los personal, este producto debe ser debidamente conectado a una Quemadores: toma de tierra.
  • Página 23: Funcionamiento De Los Controles Superiores Del Gas

    INSTRUCCIONES DE INSTALACIÓN DE COCINAS DE GAS DE 30" (Modelos con quemadores sellados) 7. Funcionamiento de los Controles Superiores Pruebe para comprobar si la configuración "LOW" ("BAJA") debe ser ajustada del Gas: Presione hacia adentro y gire el control hacia LITE hasta que el 1.
  • Página 24: Obturador De Aire - Quemador Del Horno

    INSTRUCCIONES DE INSTALACIÓN DE COCINAS DE GAS DE 30" (Modelos con quemadores sellados) 10. Obturador de Aire - Quemador del horno 12. Asegúrese que la cocina está nivelada. Nivele la cocina colocando un nivelador de manera horizontal sobre un soporte para hornos. Revise diagonalmente desde la parte anterior hacia atrás, luego nivele la cocina ya sea ajustando las patas de nivelación o colocando cuñas debajo de las esquinas de la cocina según sea necesario.
