Conexionado del cabezal T12

Antes de proceder a la conexión, tenga en cuenta por favor lo
" siguiente:
- La tensión de alimentación debe coincidir con la indicada en
la placa de características (1).
Precaución
- Desconecte la fuente de alimentación antes de conectar el
equipo.
- Antes de proceder a la conexión del equipo, conecte la línea
de compensación de potenciales al terminal de tierra del
transmisor.
- Apriete el tornillo de bloqueo:
Forma la conexión entre la antena y el potencial de tierra del
cabezal.
Cuando utilice el sistema de medición en zonas peligrosas, asegúrese de que cumple con
las normas nacionales y las especificaciones en cuanto a instrucciones relativas a la
seguridad (XA). Asegúrese de que utiliza el casquillo para el paso del cable.

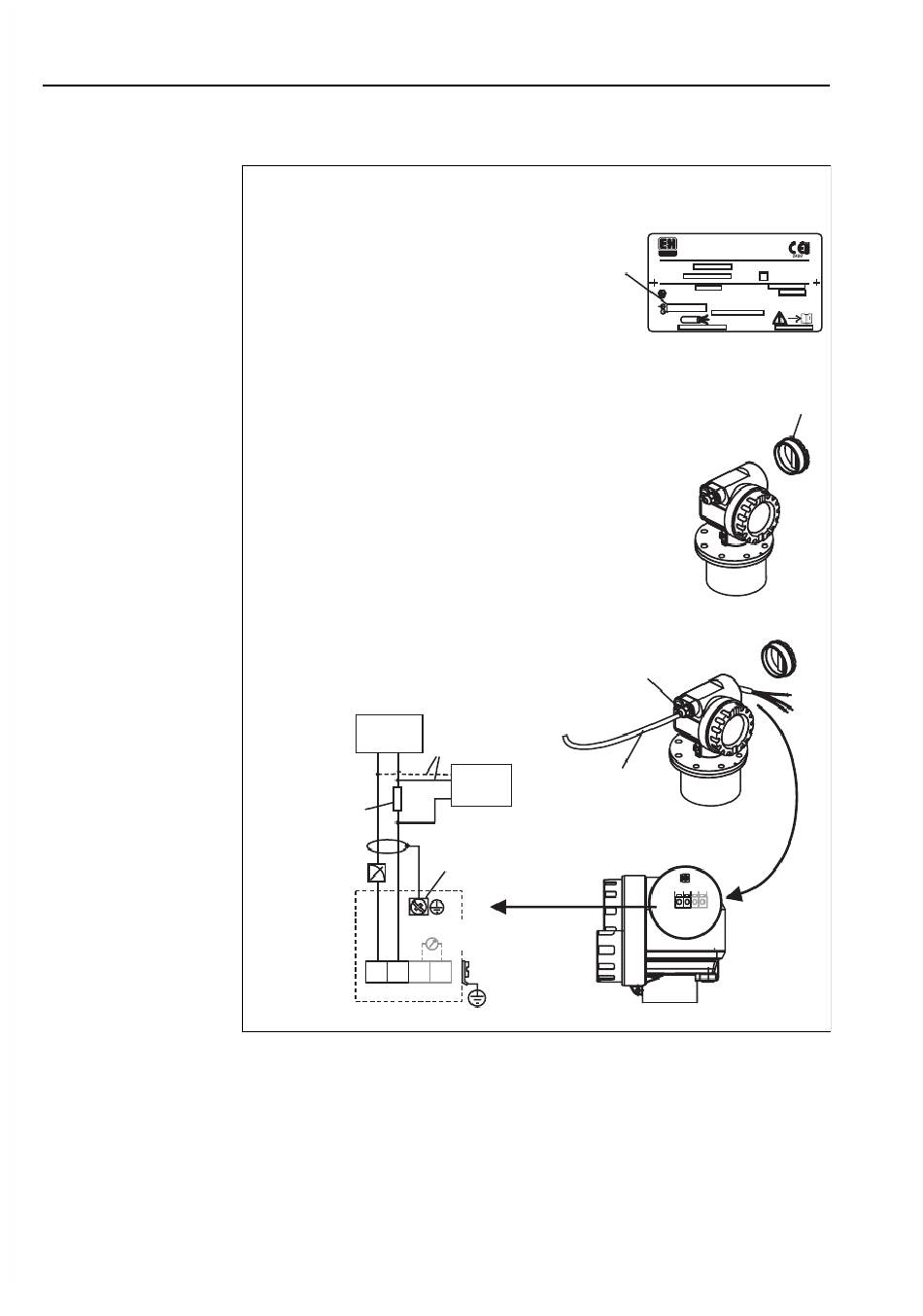

Conecte el Micropilot M del modo siguiente:
-
Antes de desenroscar la tapa del cabezal (2) en un compartimiento de
conexiones separado, por favor desconecte la fuente de alimentación.
- Inserte el cable (3) haciéndolo pasar por el casquillo para el paso del
cable (4).
Si se utiliza la señal analógica, basta emplear un cable estándar de
instalación. Si se utiliza una señal de comunicación superpuesta (HART),
emplee un cable apantallado.
-
Solamente el conductor de pantalla (5) de tierra en el lado del sensor
- Efectúe la conexión (véase la asignación de los pins).
- Apriete el casquillo para el paso del cable (4).
- Enrosque la tapa del cabezal (2)
- Conecte la fuente de alimentación
Tensión de
alimentación
Resistor de
comunicación
(> 250 Ω )
4...20 mA
1 2 3 4
L- L+
I+
Micropilot M FMR250 con HART/4...20 mA
opciones
alternativas
Commubox
FXA 191
DXR 375
5
Regleta de prueba
(corriente de salida)
Toma de tierra
de la planta
I-
