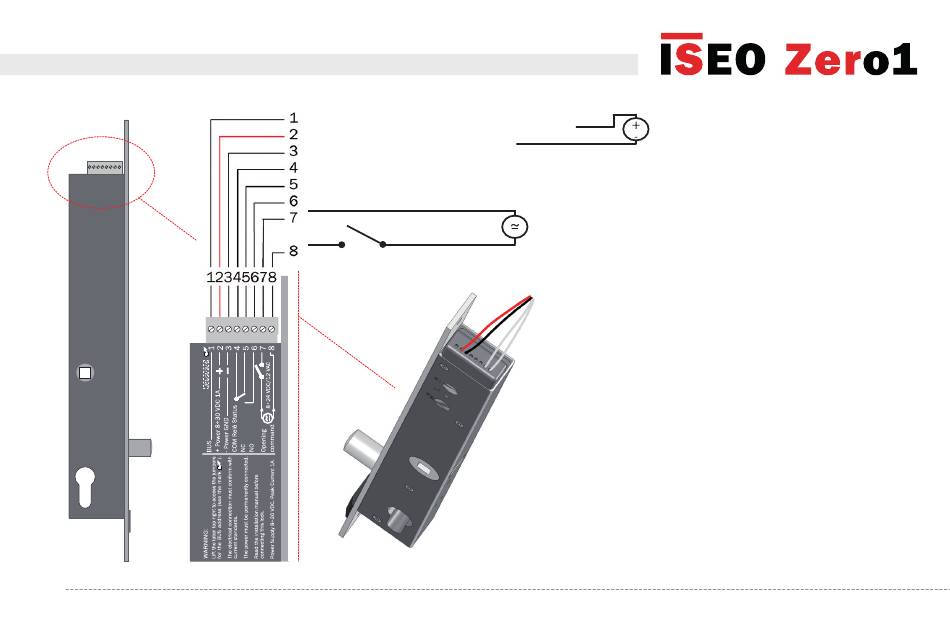

2.COLLEGAMENTI ELETTRICI

1-12
Canale di comunicazione (BUS)
Positivo alimentazione 8÷30 VDC 1A (+)
Negativo alimentazione GND (-)
Contatto comune relè di segnalazione (COM)
Contatto normalmente chiuso relè di segnalazione (NC)
Contatto normalmente aperto relè di segnalazione (NO)
8÷24 VDC/12 VAC
T1 pulsante apertura (non in dotazione)
ALIMENTAZIONE
Comando APERTURA
ingresso optoisolato
ATTENZIONE
Sezione minima dei fili di alimentazione in
funzione della lunghezza dell'impianto:
fino a 10 m sezione. 0.5 mm
10÷40 m sezione. 0.75 mm
40÷50 m sezione. 1 mm
50÷75 m sezione. 1.5 mm
75÷100 m sezione. 2.5 mm
Prestare attenzione a non danneggiare i cavi
installando la serratura nell'infisso.
