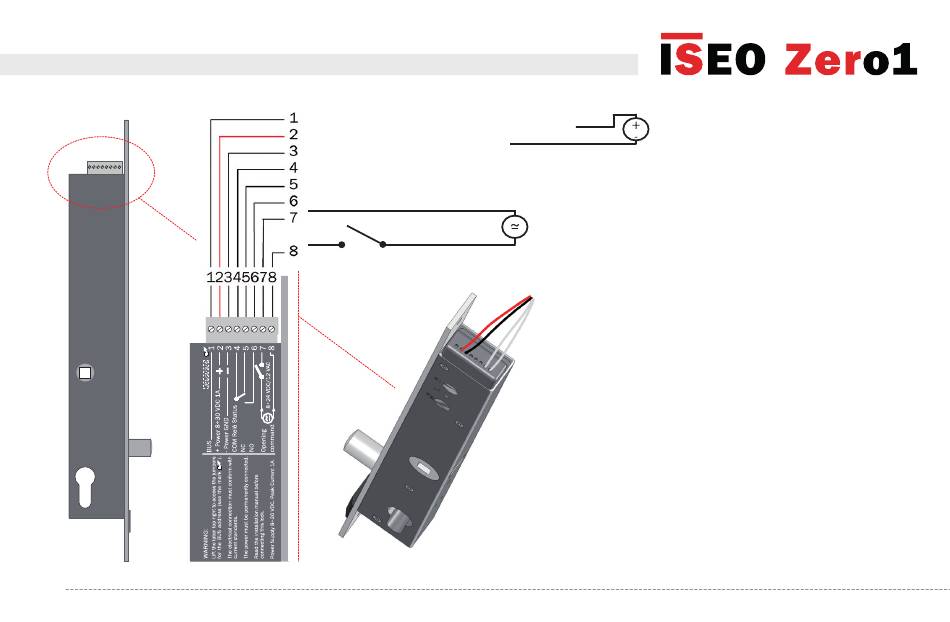

2. CONEXIONES ELÉCRICAS
1-12
Canal de comunicación LOCKBUS
Positivo alimentación 8÷30 VDC 1A (+)
Negativo alimentación GND (-)
Contacto común relé de señalización (COM)
Contacto normalmente cerrado relé de señalización (NC)
Contacto normalmente abierto relé de señalización (NO)
8÷24 VDC/12 VAC
T1 pulsador de apertura (no provisto)
ALIMENTACIÓN
Comando APERTURA
Entrada optoaislada
ATENCIÓN
Sección mínima de los hilos de alimentación en
función de la longitud de la instalación:
hasta 10 m sección 0.5 mm
10÷40 m sección 0.75 mm
40÷50 m sección 1 mm
50÷75 m sección 1.5 mm
75÷100 m sección 2.5 mm
Prestar atención a no dañar los cables instalan-
do la cerradura en el marco.
