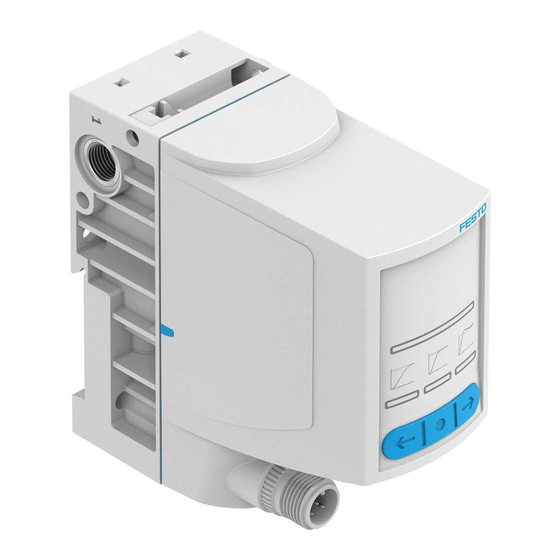

Regulador de presión proporcional
Ocultar thumbs Ver también para VPPI-D Serie:

Publicidad

Enlaces rápidos

VPPI-...-D
Regulador de presión proporcional
Descripción | Montaje,
Instalación, Utiliza-
ción, Parametrización
8116344
8116344
2019-12
[8116347]

Publicidad

Tabla de contenido
loading

Resumen de contenidos para Festo VPPI-D Serie

  • Página 1 VPPI-...-D Regulador de presión proporcional Descripción | Montaje, Instalación, Utiliza- ción, Parametrización 8116344 8116344 2019-12 [8116347]...
  • Página 2 Traducción del manual original Festo — VPPI-...-D — 2019-12...
  • Página 3: Tabla De Contenido

    Parametrización......................12 9.1.1 Función de los pulsadores de mando..............12 9.1.2 Niveles de menú..................... 12 9.1.3 Contenido del menú....................13 Limpieza........................21 Fallos..........................22 11.1 Diagnosis........................22 11.2 Eliminación de fallos..................... 23 Desmontaje......................... 23 Eliminación........................24 Especificaciones técnicas.................... 24 Festo — VPPI-...-D — 2019-12...
  • Página 4: Documentos Aplicables

    El personal técnico debe estar familiarizado con la instalación de sistemas de mando eléctricos y neu- máticos. Más información – Accesorios è www.festo.com/catalogue. Servicio de postventa Ante cualquier problema técnico, póngase en contacto con el representante regional de Festo è www.festo.com. Festo — VPPI-...-D — 2019-12...
  • Página 5: Vista General Del Producto

    6 Conexión de aire comprimido (1) Fig. 1 Estructura del producto Transporte y almacenamiento – Almacenar el producto en lugar seco, protegido contra la radiación UV y la corrosión. – Procurar que los tiempos de almacenamiento sean cortos. Festo — VPPI-...-D — 2019-12...
  • Página 6: Montaje

    2. Insertar la junta tórica en el canal (1), entre 2 válvulas è Fig.2. Fig. 2 Insertar la junta tórica 3. Conectar las válvulas en la parte inferior con tornillos cilíndricos y tuercas cuadradas. Par de apriete: 1,2 ± 0,2 Nm è Fig.3 Fig. 3 Racor lado inferior de la válvula Festo — VPPI-...-D — 2019-12...
  • Página 7: Imágenes De Zonas De Presión

    Los tornillos de cierre para el canal (1) también se pueden pedir como accesorios (VAME-P18-BP- G18-P5) è www.festo.com/catalogue. 1. Enroscar el tornillo de cierre en el canal (1) de la válvula seleccionada è Fig.5. Enroscar el tornillo de cierre hasta que quede al ras con la superficie circundante. Festo — VPPI-...-D — 2019-12...
  • Página 8: Fijación

    Fig. 5 Tornillo de cierre 2. Encadenar válvulas. Fijación 7.2.1 Fijación a través de la parte inferior de la válvula Fig. 6 Fijación a través de la parte inferior de la válvula con tornillos M4/tornillos M4 y tuercas cuadra- Festo — VPPI-...-D — 2019-12...
  • Página 9: Fijación A Través De La Superficie Lateral

    Fijación a través de la superficie lateral Fig. 7 Fijación a través de la superficie lateral con tornillos internos M4 / tornillos pasantes M4 7.2.3 Fijación de válvulas encadenadas Fig. 8 Fijación de válvulas encadenadas con tornillos laterales M4 Festo — VPPI-...-D — 2019-12...
  • Página 10: Fijación En Perfil Din

    Ä De esta forma, se evitará que el cable de conexión y los tubos flexibles se doblen. 2. Colocar la válvula lo más cerca posible del aparato receptor. Ä Así se conseguirán una mayor exactitud de regulación y tiempos de respuesta más cortos. Festo — VPPI-...-D — 2019-12...
  • Página 11: Instalación

    3. Apretar el cable de conexión eléctrica al conector M12. Par de apriete: máximo 0,3 Nm Conexión Clavi- Asignación Color del hilo (NEBU-M12...) Analógica Alternativa (entrada di- gital) + 24 V DC + 24 V DC Valor de consigna (-) Valor de consigna (+)/modulación por an- cho de pulsos Festo — VPPI-...-D — 2019-12...
  • Página 12: Puesta En Funcionamiento

    Presionar el pulsador izquierdo/derecho: – Desplazamiento dentro de un nivel de menú. Desplazarse hasta el elemento del menú "Exit" con el botón izquierdo o derecho y confirmar con el pulsador central: – Desplazarse a un nivel superior. Festo — VPPI-...-D — 2019-12...
  • Página 13: Niveles De Menú

    3 bit. La asignación es la siguiente: – Valor de consigna (+): DI0 o bit menos significati- – Valor de consigna (-): DI1 – Salida de valor efectivo: DI2 o bit más significati- Festo — VPPI-...-D — 2019-12...
  • Página 14 De esta manera, se puede especificar un valor de consigna entre el 0   100 % del rango de presiones … parametrizado directamente a través del menú. Du- rante esta especificación, se ignora la entrada de va- lor nominal. – – "Exit" Tab. 4 "Input" Festo — VPPI-...-D — 2019-12...
  • Página 15 Valor de consigna (+): DI0 o bit menos significativo • Valor de consigna (-): DI1 • Salida de valor efectivo: DI2 o bit más significativo El valor 000 significa 0 bar, los 7 valores restantes pueden ajustarse en "Input values". Festo — VPPI-...-D — 2019-12...
  • Página 16 Emisión retrasada de los cambios de flanco en la sa- lida del valor efectivo para filtrar cambios cortos de estado (por ejemplo, para saltos de valor de consig- na). No se emiten pulsos más cortos que los defini- dos en "Output delay". Festo — VPPI-...-D — 2019-12...
  • Página 17 "Custom": Adaptación individual a volúmenes mayores o a aplicaciones con tubos flexibles más largos o estrechos o con cuellos de botella dentro de la aplicación. "Reference run" "Start" Solamente se muestra si "Parameter set" = "Cus- tom" Festo — VPPI-...-D — 2019-12...
  • Página 18 Los parámetros del modelo determinados también se pueden ajustar manualmente con posterioridad. También es posible introducir libremente de estos dos pará- metros de modelo sin necesidad de realizar un desplazamiento de referencia. Festo — VPPI-...-D — 2019-12...
  • Página 19 Puesta en funcionamiento 1 Presión de consigna 3 Presión en el volumen de trabajo 2 Presión de la válvula en la conexión de utili- zación Fig. 12 Salto de presión con regulador estándar (diagrama esquemático) Festo — VPPI-...-D — 2019-12...
  • Página 20 Posibles causas de fallo del desplazamiento de referencia ("Failed"): – Presión de alimentación insuficiente (la presión de trabajo no alcanza la "Pressure max"). – Aplicación demasiado rápida (sin cuello de botella) – Aplicación extremadamente lenta (volumen muy grande, tubo flexible muy largo) Festo — VPPI-...-D — 2019-12...
  • Página 21: Limpieza

    1. Para realizar la limpieza exterior se deben desconectar las siguientes fuentes de energía: – Aire comprimido – Tensión de funcionamiento 2. Limpiar el exterior del producto con un paño suave. No utilizar productos de limpieza agresivos. Festo — VPPI-...-D — 2019-12...
  • Página 22: Fallos

    14 Especificaciones técnicas. è El consumo de aire en la cone- xión de utilización es demasia- do alto. "Setpoint high" El valor de consigna analógico Corregir el valor de consigna es demasiado alto. Tab. 10 Festo — VPPI-...-D — 2019-12...
  • Página 23: Eliminación De Fallos

    1. Desconectar la alimentación de aire comprimido. 2. Especificar el valor de consigna 0 bar. 3. Desconectar la tensión de funcionamiento. 4. Desmontar los cables de conexión eléctricos. 5. Desmontar los conductos de aire comprimido. 6. Desmontar el producto. Festo — VPPI-...-D — 2019-12...
  • Página 24: Eliminación

    Altura nominal de utiliza-  3000 m s. n. m. < ción Resistencia a vibraciones / resistencia a los golpes (según IEC 60068) Nota Explicación de los grados de severidad (SG) Tab. 14 Expresión del grado de severidad (SG) è Festo — VPPI-...-D — 2019-12...
  • Página 25 Carga por impactos Aceleración [m/s Duración [ms] Impactos en cada sentido ± ± Carga por impacto continuo Aceleración [m/s Duración [ms] Impactos en cada sentido 1000 ± Tab. 14 Expresión del grado de severidad (SG) Festo — VPPI-...-D — 2019-12...
  • Página 26 Posición de reposo (estado libre de tensión) VPPI-…-3-… Presión de trabajo (2) bloqueada. VPPI-…-4-… La presión de trabajo (2) se conecta a descarga a la presión de la conexión de aire de escape (3). Tab. 16 Posición de reposo Festo — VPPI-...-D — 2019-12...
  • Página 27 è Fig.14. Dependiendo de la variante de la válvula y de la presión de entrada mínima, en este área puede pro- ducirse un comportamiento especial è Tab. 18 Supresión del punto cero. Festo — VPPI-...-D — 2019-12...
  • Página 28 Especificaciones técnicas 1 Supresión del punto cero 3 Valor de entrada mínimo 2 Valor de entrada mínimo + 0,7 % FS 4 La presión/vacío mínimos Fig. 14 Supresión del punto cero Festo — VPPI-...-D — 2019-12...
  • Página 29 Especificaciones técnicas 1 Valor de consigna analógico 3 Desconexión de cero 2 Presión de consigna 4 Rotura del cable Fig. 15 Variantes de válvula para sobrepresión y vacío/sobrepresión Festo — VPPI-...-D — 2019-12...
  • Página 30 Corriente nominal [mA] Consumo de corriente [mA]  525 £ Longitud de cable de se-  30 £ ñales permitida Entrada de valor nominal Introducción de valor nominal VPPI-…-V1-… [V DC] 0   10 … VPPI-…-A4-… [mA] 4   20 … Festo — VPPI-...-D — 2019-12...
  • Página 31 20   100 % … Resistencia de entrada VPPI-…-V1-... VPPI-...-A4-... Salida de valor efectivo Corriente de salida [mA]  25 £ Salida analógica VPPI-…-V1-… [V DC] 0   10 … VPPI-…-A4-… [mA] 4   20 … Tab. 19 Valores característicos eléctricos Festo — VPPI-...-D — 2019-12...
  • Página 32 Copyright: Festo SE & Co. KG Ruiter Straße 82 73734 Esslingen Alemania Phone: +49 711 347-0 Internet: www.festo.com © 2020 Festo SE & Co. KG se reserva todos los derechos...
