Instalación
2.8 Instalación del cabezal transmisor

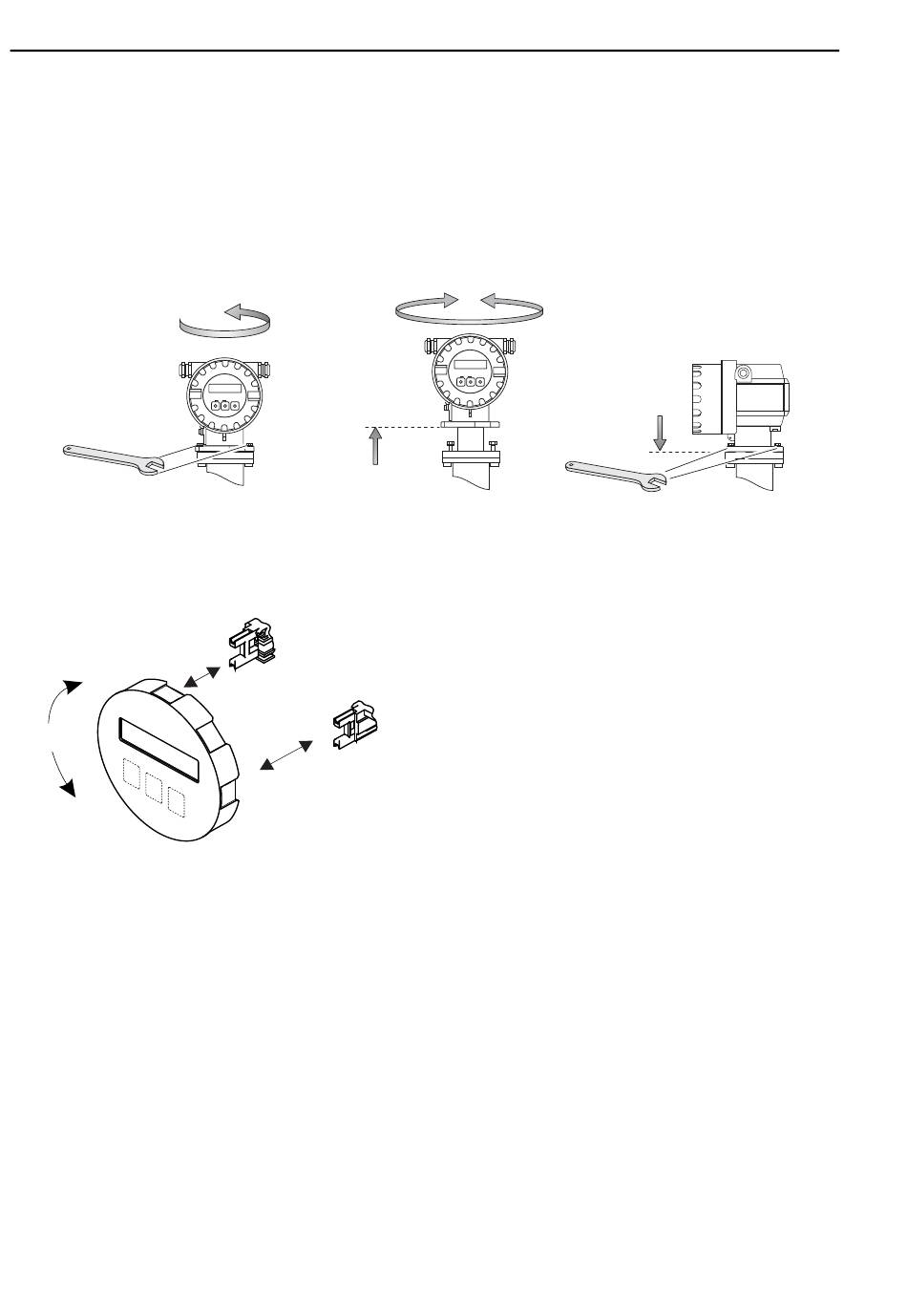

2.8.1 Giro del cabezal transmisor

Giro del cabezal para montaje en campo de aluminio
Cabezal para montaje en campo de aluminio apropiado para zonas sin peligro de explosión
a

2.8.2 Giro del indicador de campo

4 x 45°
2.8.3 Montaje del transmisor (versión remota)
El transmisor puede montarse de varias formas:
• montaje en pared
• Montaje en tuberías
El transmisor y el sensor deben montarse por separado cuando se dan las circunstancias
siguientes:
• acceso difícil
• falta de espacio
• temperaturas de ambiente/fluido extremas
• Vibraciones intensas (>2 g/2 h por día; 10 a 100 Hz)
38
b
Esc
-
+ E
c
A0003237
£ £
180° d 180°
Esc
-
+ E
a. Desenrosque la tapa del compartimiento de la
electrónica del cabezal transmisor.
b. Extraiga el módulo de indicación de las guías de
sujeción del transmisor.
c. Gire el módulo indicador hasta la posición deseada
(máx. 4 × 45° en cada sentido).
d. Vuelva a disponer el indicador en las guías de
sujeción.
e. Vuelva a enroscar la tapa del compartimento de la
electrónica al cabezal transmisor hasta que quede
bien sujeta.
Proline Promag 10
e
f
Endress+Hauser
A0008982
