Leviton ODS15-GDW Instrucciones De Instalación

ADVERTENCIAS
• PARA EVITAR INCENDIO, DESCARGA ELÉCTRICA O LA MUERTE, ¡APAGUE
LA ELECTRICIDAD EN EL INTERRUPTOR DE CIRCUITO O FUSIBLE Y
COMPRUEBE QUE LA ELECTRICIDAD ESTÉ APAGADA ANTES DE CABLEAR!
• Debe ser instalado y/o utilizado de conformidad con los códigos y reglamentos
eléctricos apropiados.
• En caso de que tenga alguna duda en relación a cualquier parte de estas
instrucciones, consulte a un electricista.

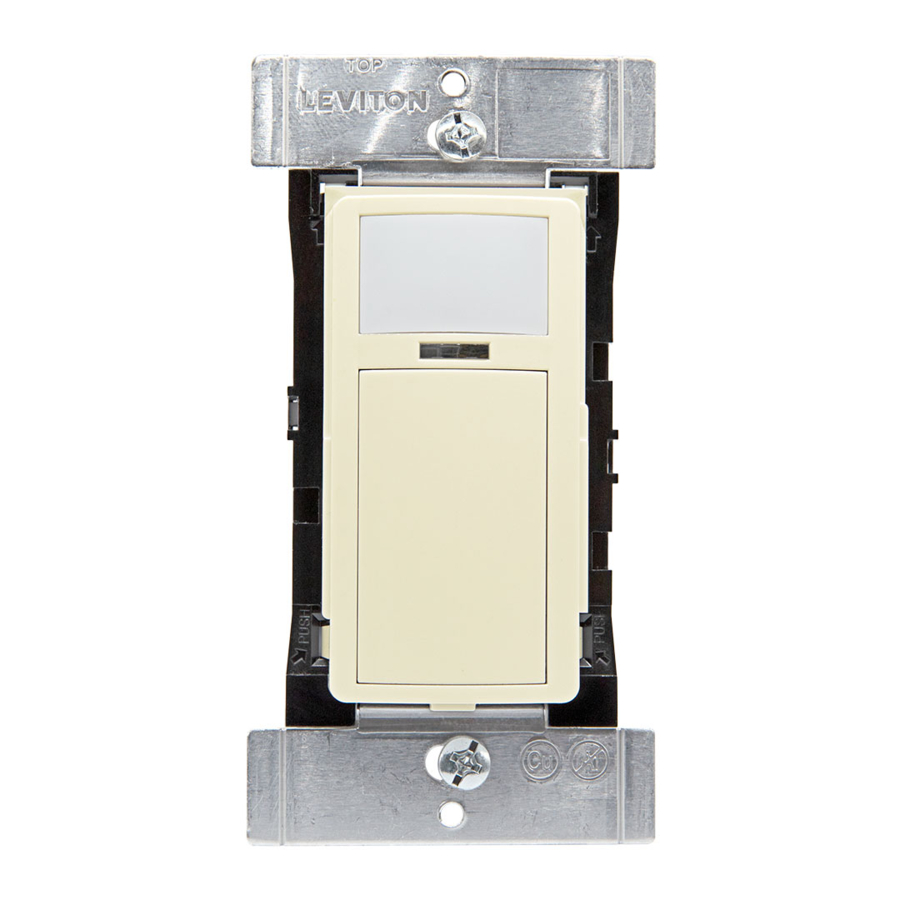

Descripción del Producto
El Sensor de Ocupación con Interruptor de Pared, Cat. Núm. ODS15-GD de
Leviton ® , utiliza una tecnología de detección de Infrarrojo Pasivo (PIR, por sus siglas
en inglés) para monitorear la ocupación de una habitación a través de un lente
segmentado. Este lente especializado divide el campo de visión en zonas del sensor.
Cuando una persona entra a, o sale de una zona del sensor, el sensor detecta
el movimiento y ENCIENDE las luces. Las luces permanecerán ENCENDIDAS
siempre y cuando un ocupante se esté moviendo a través de las zonas del sensor.
El ODS15-GD también puede ser programado en el modo de desocupación
(ENCENDIDO Manual/APAGADO Automático) para instalaciones en las cuales se
requiere la conmutación manual del ENCENDIDO. El ODS15-GD proporciona un
campo de visión de 180° con un área de cobertura máxima de aproximadamente
102 m2 (1100 pies2). La distancia de detección máxima frente al sensor es de
9.15 - 12.20 metros (30-40 pies) y de 4.5 - 6 metros (15-20 pies) hacia cualquier
lado. Una zona de "movimiento menor" detecta movimientos de cuerpos pequeños
y mantiene las luces ENCENDIDAS aun cuando una persona pudiera no estar
moviéndose o caminando alrededor de la habitación. El resto del campo de visión,
la zona de "movimiento mayor", muestra un grado menor de sensibilidad y requiere
movimientos más grandes. La configuración se lleva a cabo utilizando la App Smart
Sensor de Leviton desde su teléfono inteligente u otro dispositivo Android™ ó iOS
habilitado con Bluetooth™. También puede aplicarse una configuración sencilla
utilizando el ajuste del botón pulsador para varias opciones preconfiguradas
populares. El ODS15-GD también está equipado con una fotocelda para mantener
la iluminación diurna que puede ser programada utilizando la App Smart Sensor de
Leviton. El ODS15-GD puede ser utilizado en aplicaciones con o sin cable neutro.
Antes de la Instalación
• Se instala en cajas de pared estándares de una unidad.
• Da soporte a instalaciones de unidades múltiples.
• Placa de pared Decora no incluida.
®
• Controla cargas de iluminación y el control de carga del enchufe hasta 20A.
Para un Funcionamiento Óptimo:
El lente del sensor ODS15-GD establece docenas de zonas de detección. El
sensor es sensible al calor emitido por el cuerpo humano. Con la finalidad de
activar el sensor, la fuente de calor debe moverse de una zona de detección a
otra. El dispositivo es más eficaz para detectar movimiento a través de su campo
de visión, y menos eficaz para detectar movimiento hacia o fuera de su campo
de visión. Tenga esto en mente al seleccionar la ubicación de la instalación.
Recuerde que los sensores de ocupación responden a cambios rápidos en la
temperatura, por lo tanto, debe tener cuidado de no montar el dispositivo cerca de
una fuente de control de clima (es decir, radiadores, intercambiadores de aire y aire
acondicionado). Las corrientes calientes o frías parecerán como movimiento del
cuerpo para el dispositivo y se activarán si la unidad está montada demasiado cerca.
Se recomienda montar el Sensor de Ocupación al menos a 1.8 metros (6 pies) de
distancia de una fuente de control de clima. Además, también se recomienda NO
montar el Sensor de Ocupación directamente bajo una fuente de luz grande. Los
focos de mucha potencia en vatios (mayores a 100W incandescentes) desprenden
bastante calor y prender el foco provoca un cambio de temperatura que puede ser
detectado por el dispositivo. Realice el montaje del Sensor de Ocupación al menos
a 1.8 m (6 pies) de distancia de focos grandes. Si es necesario montar el dispositivo
más cerca, reduzca la potencia en vatios del foco que se encuentre
directamente arriba.
Diagrama del Haz Horizontal
15-20 pies
4.6-6.1 metros.
10 pies
3 metros
0
10 pies
3 metros
15-20 pies
4.6-6.1 metros
20 pies
6.1 metros
ESPECIFICACIONES
Voltaje de Entrada/Frecuencia 120-277 VCA, 50/60 Hz
Corriente de Entrada
Capacidades Nominales de Carga
Propósitos Generales @ 120V 20A
Propósitos Generales @ 277V 20A
LED, LFC, Balastro Electrónico @ 120V 10A
LED, LFC, Balastro Electrónico @ 277V 10A
Balastro Magnético @ 120V 10A
Balastro Magnético @ 277V 10A
Resistiva, Tungsteno @ 120V 6.67A
Resistiva, Tungsteno @ 277V 6.67A
Motor @ 120V 1/4Hp (FLA 5.8A)
Motor @ 277V 1/3Hp (FLA 3.0A)
Capacidad Nominal IP IP20
Conexiones de la Red BLE 4.2, BLE 5.0
Temperatura Operativa 0°C to 40°C (32°F to104°F)*
Temperatura de Almacenamiento -20°C to 85°C (-40°F to 185°F)
Propósito del Control Equipo de Manejo de Energía
Tipo de Acción 1
Grado de Contaminación 2
Voltaje de Impulsos 4000V
* Si el producto se instala en un ambiente superior a 25
del edificio debe estar clasificado para 105
Sensores de Caja de Pared Smart: Interruptor 15A –
Diseño Universal
Cat. Núm. ODS15-GDW, ODS15-GDI
INSTRUCCIONES DE INSTALACIÓN
Diagrama del Haz Vertical
40-48 pulgadas
1-1.2 metros
20 pies
6.1 metros 9.1-12.2 metros
Cobertura de movimiento
mayor 1100 pies
Cobertura de movimiento
menor 400 pies
30-40 pies
9.1-12.2 metros
En reposo: 0.2W
120V Máximo: 0.5W + Corriente de
Carga
En reposo: 0.3W
277V Máximo: 0.6W + Corriente de
Carga
o C, el cable de la instalación
o C.
PRECAUCIÓN
• Para aplicaciones en interiores únicamente.
GUARDE ESTAS INSTRUCCIONES.
Instalación
ADVERTENCIA: PARA EVITAR INCENDIO, DESCARGA ELÉCTRICA O LA
MUERTE, ¡APAGUE LA ELECTRICIDAD en el interruptor de circuito o fusible y
compruebe que la electricidad esté apagada antes de cablear!
1.
Pele los cables 1.9 cm (3/4 pulgada) y conecte de acuerdo con el diagrama
de cableado.
Si Existe un Cable Neutro:
Retire la manga verde y conecte el BLANCO a NEUTRO.
Negro
Carga
Blanco
Puesta a Tierra
Si No Existe un Cable Neutro:
Conecte tanto el cable VERDE-CON MANGA como el cable de PUESTA A TIERRA a
la PUESTA A TIERRA. Asegúrese de que los cables estén fijados firmemente y que
no esté expuesto el cobre.
Negro
Carga
Puesta a Tierra
2.
Coloque con cuidado los cables y su dispositivo dentro de la caja de pared y fije
con los tornillos suministrados.
3.
Si lo desea, cambie el color del interruptor. (Se vende por separado).
4.
Reestablezca la energía y pruebe la operación de ENCENDIDO/APAGADO. La
luz localizadora debe estar ENCENDIDA cuando la potencia del interruptor esté
APAGADA.
5.
Instale la placa de pared Decora (no incluida).
6.
30-40 pies
El ODS15-GD está diseñado para trabajar y ser totalmente funcional
inmediatamente después de desempacarlo. Las configuraciones pueden ser
ajustadas utilizando la App Smart Sensor de Leviton o presionando sencillamente
el botón de programación.
7.
Utilizando la App Smart Sensor de Leviton o el botón pulsador de programación,
usted podrá configurar ahora el sensor con sus ajustes preferidos. (La App Smart
Sensor de Leviton puede ser descargada desde Google Play
2 (102m 2 )
utilizando cualquier Dispositivo Android ó iOS habilitado con Bluetooth). El modo
operativo, la sensibilidad del sensor y el tiempo de espera del sensor pueden
2 (37.2m 2 ) ajustarse rápidamente. Para ajustes más avanzados como la configuración de la
iluminación diurna y luz nocturna, será necesario utilizar la App Smart Sensor de
Leviton para la configuración y ajustes.
Luz Nocturnat
Programación: puede ser
ejecutada presionando el
botón (de acuerdo con las
instrucciones de instalación))
Configuración y Programación
1.
El Sensor ODS15-GD está diseñado para funcionar de inmediato al desempacarlo
con los ajustes predeterminados. Los cambios a estos ajustes y la configuración
adicional del producto pueden llevarse a cabo utilizando la App Smart Sensor de
Leviton, que puede ser descargada de Google Play o Apple App Store, utilizando
cualquier dispositivo Android o iOS habilitado
con Bluetooth.
a. Para conectar el dispositivo utilizando la App Smart Sensor de Leviton:
i. Presione y sostenga el botón de ENCENDIDO/APAGADO durante
aproximadamente 5 segundos. Cuando el LED detrás del lente PIR parpadee
en color AZUL, suelte el botón.
ii. Abra la App Smart Sensor de Leviton y conéctela al dispositivo.
iii. El dispositivo también puede ser encontrado rastreando los dispositivos
cercanos. Los dispositivos pueden ser identificados en la App para confirmar
que usted está conectado con el sensor correcto.
b. Utilice la App Smart Sensor de Leviton para:
i. Ajustar el modo operativo en ENCENDIDO Automático/APAGADO Automático
(predeterminado) o ENCENDIDO Manual/APAGADO Automático.
ii. Ajustar la sensibilidad del sensor para aumentar o reducir el área de cobertura
del campo de visión dependiendo del tamaño de la habitación (100% para
espacios más grandes que se aproximen a 102 m
iii. Ajustar los tiempos de espera (cantidad de tiempo en que las luces/carga se
APAGARÁN después de que ya no se detecta ocupación).
iv. Activar la luz nocturna y su modo operativo. Seleccionar el color de luz
nocturna personalizada..
v. Agregar la iluminación diurna y seleccionar los niveles meta para la
iluminación diurna.
vi. Programar un código de seguridad para la bloquear la configuración.
vii. Consultar la App Smart Sensor de Leviton para ajustes adicionales y otras
opciones de programación.
Azul Vivo/Cargado (Negro)
Verde-con Manga /
Blanco
Verde
Neutro (Blanco)
Azul Vivo/Cargado (Negro)
Verde-con Manga /
Blanco
Verde
Lente PIR y
2
PK-A3353-10-04-2A
ESPAÑOL
Línea
120/277 VCA
50/60 Hz
Línea
120/277 VCA,
50/60 Hz
TM o Apple App Store ®
Fotocelda y Luz
Localizadora
Botón de
ENCENDIDO/
APAGADO
(1100 pies 2 )).
