Leviton ODS15-ID Instrucciones De Instalación

ADVERTENCIAS
• PARA EVITAR INCENDIO, DESCARGA ELÉCTRICA O LA MUERTE, ¡APAGUE
LA ELECTRICIDAD EN EL INTERRUPTOR DE CIRCUITO O FUSIBLE Y
COMPRUEBE QUE LA ELECTRICIDAD ESTÉ APAGADA ANTES DE CABLEAR!
• Debe ser instalado y/o utilizado de conformidad con los códigos y reglamentos
eléctricos apropiados.
• En caso de que tenga alguna duda en relación a cualquier parte de estas
instrucciones, consulte a un electricista.
Descripción del Producto

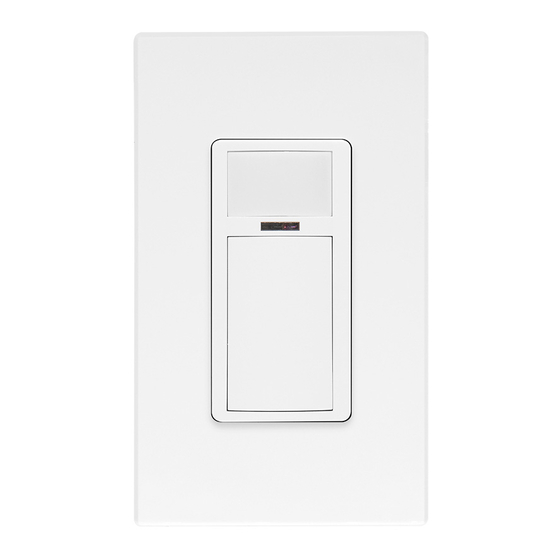

El Interruptor de Pared con Sensor de Ocupación, Cat. Núm. ODS15-ID de Leviton, utiliza una
tecnología de detección de Infrarrojo Pasivo (PIR, por sus siglas en inglés) para monitorear la
ocupación de una habitación a través de un lente segmentado. Este lente especializado divide el
campo de visión en zonas del sensor. Cuando una persona entra a, o sale de una zona del sensor,
el sensor detecta el movimiento y ENCIENDE las luces. Las luces permanecerán ENCENDIDAS
siempre y cuando un ocupante se esté moviendo a través de las zonas del sensor. El ODS15-ID
también puede ser programado en el modo de desocupación (ENCENDIDO Manual/APAGADO
Automático) para instalaciones en las cuales se requiere la conmutación manual del ENCENDIDO
para aplicaciones Título 24. El ODS15-ID proporciona un campo de visión de 180° con un área de
cobertura máxima de aproximadamente 102 m2 (1100 pies2). La distancia de detección máxima
frente al sensor es de 9.15 - 12.20 metros (30-40 pies), y de 4.5 - 6 metros (15-20 pies) hacia
cualquier lado. Una zona de "movimiento menor" detecta movimientos de cuerpos pequeños
y mantiene las luces ENCENDIDAS aun cuando una persona pudiera no estar moviéndose o
caminando alrededor de la habitación. El resto del campo de visión, la zona de "movimiento
mayor", muestra un grado menor de sensibilidad y requiere movimientos más grandes. También
puede aplicarse una configuración sencilla utilizando el ajuste del botón pulsador para varias
opciones preconfiguradas populares. El ODS15-ID también está equipado con una fotocelda para
la iluminación diurna que puede ser programada utilizando la App Smart Sensor de Leviton.
Antes de la Instalación
• Se instala en cajas de pared estándares de una unidad.
• Da soporte a instalaciones de unidades múltiples.
• Están disponibles placas frontales en color marfil, almendra clara, negro, rojo y gris con un
juego de cambio de color (se vende por separado).
• Placa de pared Decora no incluida.
®
• Controla cargas de iluminación y el control de carga del enchufe hasta 15A.
PARA UN FUNCIONAMIENTO ÓPTIMO:
El lente del sensor ODS15-ID establece docenas de zonas de detección. El sensor es sensible al
calor emitido por el cuerpo humano. Con la finalidad de activar el sensor, la fuente de calor debe
moverse de una zona de detección a otra. El dispositivo es más eficaz para detectar movimiento a
través de su campo de visión, y menos eficaz para detectar movimiento hacia o fuera de su campo
de visión. Tenga esto en mente al seleccionar la ubicación de la instalación. Recuerde que los
sensores de ocupación responden a cambios rápidos en la temperatura, por lo tanto debe tener
cuidado de NO montar el dispositivo cerca de una fuente de control de clima (es decir, radiadores,
intercambiadores de aire y aire acondicionado). Las corrientes calientes o frías parecerán como
movimiento del cuerpo para el dispositivo y se activarán si la unidad está montada demasiado
cerca. Se recomienda montar el sensor de ocupación al menos a 1.8 metros (6 pies) de distancia
de una fuente de control de clima. Además, también se recomienda NO montar el sensor de
ocupación directamente bajo una fuente de luz grande. Los focos de mucha potencia en vatios
(mayores a 100W incandescentes) desprenden bastante calor y prender el foco provoca un
cambio de temperatura que puede ser detectado por el dispositivo. Realice el montaje del sensor
de ocupación al menos a 1.8 m (6 pies) de distancia de focos grandes. Si es necesario montar el
dispositivo más cerca, reduzca la potencia en vatios del foco que se encuentre directamente arriba.
Diagrama del
Haz Horizontal
15-20 pies
4.6-6.1 metros
10 pies
3 metros
0
10 pies
3 metros
15-20 pies
4.6-6.1 metros
20 pies
6.1 metros
Instalación
ADVERTENCIA: PARA EVITAR INCENDIO, DESCARGA ELÉCTRICA O LA MUERTE, ¡APAGUE
LA ELECTRICIDAD en el interruptor de circuito o fusible y compruebe que la electricidad esté
apagada antes de cablear!
1.
Pele los cables 1.9 cm (3/4 pulgadas) y conecte de acuerdo al diagrama de cableado.
Asegúrese de que los cables estén fijados firmemente y que no esté expuesto el cobre.
Azul
Negro
Carga
Verde
Puesta a Tierra
Blanco
2.
Coloque con cuidado los cables y su dispositivo dentro de la caja de pared y fije con los
tornillos suministrados.
3.
Si lo desea, cambie el color del interruptor. (Se vende por separado).
4.
Restablezca la energía y pruebe la operación de ENCENDIDO/APAGADO. La luz localizadora
debe estar ENCENDIDA cuando el interruptor se encuentre en el estado de APAGADO.
5.
Instale la placa de pared Decora (no incluida).
6.
El ODS15-ID está diseñado para trabajar y ser totalmente funcional inmediatamente después
de desempacarlo. Las configuraciones pueden ser ajustadas utilizando la App Smart Sensor
de Leviton o presionando sencillamente el botón de programación.
Sensores de Caja de Pared Smart:
Conmutación de ENCENDIDO/APAGADO 15A
INSTRUCCIONES DE INSTALACIÓN
Diagrama del
Haz Vertical
40-48 pies
12.2-14.6 metros
20 pies
6.1 metros
Cobertura de
movimiento mayor
1100 pies
Cobertura de
movimiento menor
400 pies
30-40 pies
9.1-12.2 metros
Directo (Negro)
Blanco
Línea
120/227 VCA,
50/60 Hz
Neutro (Blanco)
Cat. Núm. ODS15-ID
PRECAUCIONES
• Para aplicaciones en interiores únicamente.
GUARDE ESTAS INSTRUCCIONES.
7.
Utilizando la App Smart Sensor de Leviton o el botón pulsador de programación, usted
podrá configurar ahora el sensor con sus ajustes preferidos. (La App Smart Sensor de
Leviton puede ser descargada desde Google Play
Dispositivo Android
sensor y el tiempo de espera del sensor pueden ajustarse rápidamente. Para ajustes más
avanzados como la configuración de la iluminación diurna y luz nocturna, será necesario
utilizar la App Smart Sensor de Leviton para la configuración y ajustes.
Lente PIR y
Luz Nocturna
Programación: puede ser
ejecutada presionando el
botón (de acuerdo a las
instrucciones de instalación)
Operación
BOTÓN PULSADOR: El ODS15-ID cuenta con un interruptor con botón pulsador que alternará
las luces en ENCENDIDO o APAGADO. Cuando el modo se ajusta en ENCENDIDO Automático/
APAGADO Automático, las luces se ENCENDERÁN automáticamente cuando se detecte
ocupación y se APAGARÁN automáticamente después de que ya no se detecte ocupación y
haya transcurrido el tiempo de espera. Si el modo se ajusta en ENCENDIDO Manual/APAGADO
Automático, las luces únicamente se ENCENDERÁN cuando se presione el interruptor de botón
pulsador y las luces se APAGARÁN automáticamente después de que ya no se detecte ocupación
y haya transcurrido el tiempo de espera. Si las luces están ENCENDIDAS, las luces pueden ser
APAGADAS presionando el botón. Las luces permanecerán APAGADAS (independientemente del
movimiento detectado) hasta que transcurra el tiempo de espera. Después de que transcurra el
tiempo de espera, las luces se ENCENDERÁN con el siguiente movimiento detectado. Esto es útil
para presentaciones con diapositivas o películas.
NOTAS:
• La luz del Indicador de Movimiento parpadeará en color ROJO durante 1 segundo cada vez
que se detecte movimiento.
• En el modo de ENCENDIDO Manual, el botón debe ser presionado para ENCENDER las luces.
En ausencia de movimiento, la unidad agotará el tiempo de espera y APAGARÁ las luces.
Configuración y Programación
1.
El Sensor ODS15-ID está diseñado para funcionar de inmediato al desempacarlo con la
configuración predeterminada. Los cambios a estos ajustes y la configuración adicional del producto
pueden llevarse a cabo utilizando la App Smart Sensor de Leviton, que puede ser descargada de
Google Play TM o Apple App Store
con Bluetooth TM .
30-40 pies
a. Para conectar el dispositivo utilizando la App Smart Sensor de Leviton:
9.1-12.2 metros
i. Presione y sostenga el botón de ENCENDIDO/APAGADO durante 2-5 segundos. Cuando la
luz detrás del lente PIR parpadee en color AZUL, suelte el botón.
ii. Abra la App Smart Sensor de Leviton y conéctela al dispositivo.
iii. El dispositivo también puede ser encontrado rastreando los dispositivos cercanos. Los
dispositivos pueden ser identificados en la App para confirmar que usted está conectado con
el sensor correcto.
b. Utilice la App Smart Sensor de Leviton para:
2 (102m 2 )
i. Ajustar el modo operativo en ENCENDIDO Automático/APAGADO Automático
(predeterminado) o ENCENDIDO Manual/APAGADO Automático.
ii. Ajuste la sensibilidad del sensor para aumentar o disminuir el área de cobertura del campo
de visión pendiente del tamaño de la habitación (100% para espacios más grandes que se
2 (37.2m 2 )
acercan a 102 metros cuadrados ó 1100 pies cuadrados).
iii. Ajuste los tiempos de espera (cantidad de tiempo en que las luces/carga se APAGARÁN
después de que ya no se detecta ocupación).
iv. Active la luz nocturna y su modo operativo. Seleccione el color de luz nocturna personalizada.
v. Agregue la iluminación diurna y seleccione los niveles meta para la iluminación diurna.
vi. Programe un código de seguridad para la bloquear la configuración.
vii. Consulte la App Smart Sensor de Leviton para ajustes adicionales y otras opciones
de programación.
2.
En caso de que el instalador no tenga acceso a un Dispositivo Android ó iOS habilitado con Bluetooth,
también puede realizar la configuración predeterminada popular del producto utilizando comandos
sencillos del botón pulsador:
a. Si la placa de pared está unida, retírela primero. Con la placa de pared retirada, pellizque los lados
del sensor cerca de las pestañas inferiores para liberar la cubierta frontal del sensor.
TM o Apple App Store
TM ó iOS habilitado con Bluetooth TM ). El modo operativo, la sensibilidad del
® , utilizando cualquier dispositivo Android
PK-A3316-10-04-2A
ESPAÑOL
® utilizando cualquier
Luz Indicadora de
Movimiento
Fotocelda y
Luz Localizadora
Botón de
ENCENDIDO/APAGADO
TM ó iOS habilitado
