Localización y resolución de fallos
94
9.6.3

Reemplazo del electrodo intercambiable

El sensor Promag W (DN 350 a 2000 / 14 a 78") puede adquirirse opcionalmente dotado de
electrodos de medición intercambiables. El diseño de esta versión permite reemplazar
electrodos de medición o limpiarlos en las condiciones del proceso.
1
8
11
6
9

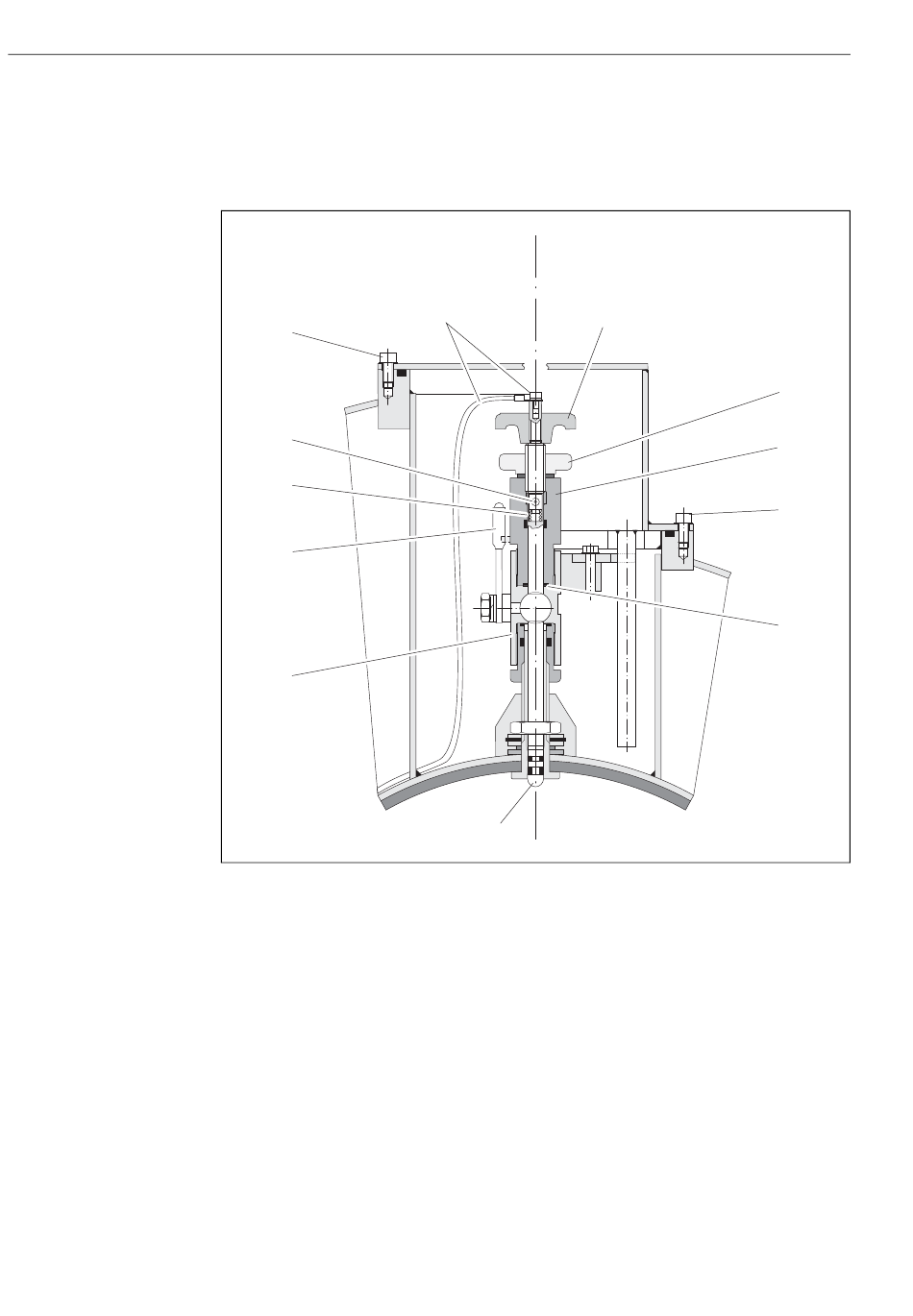

Fig. 57: Aparato para sustituir los electrodos de medición reemplazables
Vista A = = DN 1200 a 2000 (48 a 78")
Vista B = = DN 350 a 1050 (14 a 42")
1 Tornillo Allen
2 Empuñadura
3 Cable del electrodo
4 Cable del electrodo
5 Electrodo de medición
6 Llave de paso (válvula de bola)
7 Cilindro de retención
8 Pasador de bloqueo (para la empuñadura)
9 Caja de la válvula de bola
10 Junta (cilindro de retención)
11 Muelle helicoidal
A
3
5
Promag 50
B
2
Endress+Hauser
4
7
1
10
a0004447
