5.2.5 Control de los procesos de dosificación utilizando el indicador
local
Los procesos de llenado pueden realizarse directamente con el indicador local si se dispone del
paquete de software opcional para dosificaciones "(Batching)" (F-CHIP, accesorios → página 132).
El equipo puede utilizarse por tanto como un "controlador en campo de dosificaciones."
Procedimiento:
1. Configure todas las funciones de dosificación requeridas y asigne la línea inferior del indicador
(= TECLADO DOSIF.) mediante el menú de Configuración Rápida "Dosificación"
( → página 95) o la matriz de funciones ( → página 76).
Aparecen entonces las siguientes "teclas programada de función" en la línea inferior del
indicador local→ Fig. 46:
– INICIO = tecla visualizada a la izquierda (S)
– VALOR INICIO = tecla visualizada en el centro (O)
– MATRIZ = tecla visualizada a la derecha (F)
2. Pulse la tecla "VALOR INICIO (O)". Aparecen entonces varias funciones que tienen que
configurarse para el proceso de dosificación:
"VALOR INICIO" de los ajustes para el proceso de dosificación
Nº Función
7200 SELECTOR DOSIF.
7203 CANTIDAD DOSIF.
7265 RESET CANTIDAD TOTAL/
TOTALIZADOR
3. Una vez haya salido del menú VALOR INICIO, puede iniciar el proceso de dosificación
pulsando la tecla "INICIO (S)". Aparecen entonces otras teclas programadas de función
(PARO/ESPERA o CONTINUAR) en el indicador. Puede utilizarlas para interrumpir, continuar
o detener en cualquier momento el proceso de dosificación. → Fig. 46
PARO (S) → Detiene el proceso de dosificación
ESPERA (O) → Interrumpe el proceso de dosificación (la tecla programada cambia a
"CONTINUAR")
CONTINUAR (O) → Prolonga el proceso de dosificación (la tecla programada cambia a
"ESPERA")
Una vez se ha alcanzado la cantidad de dosificación establecida, aparecen de nuevo las teclas
programadas "INICIO" o "VALOR INICIO" en el indicador.
+2.5 l
START PRESET
-

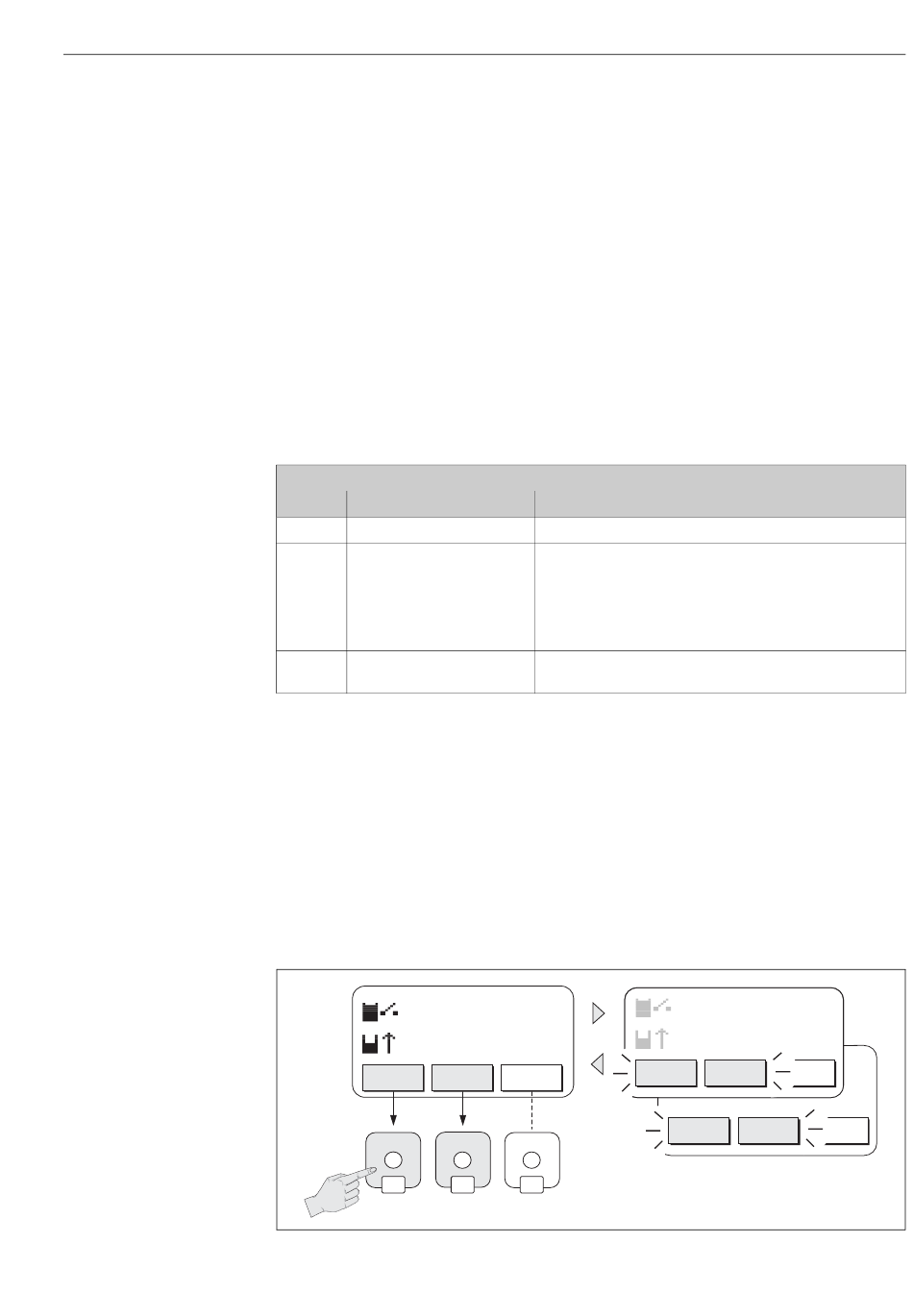

Fig. 46: Control de procesos de dosificación mediante el indicador local (teclas programadas)
Ajustes
OS → Selección del líquido a dosificar (DOSIF #1 a 6)
Si se ha seleccionado la opción "ACCESO USUARIO" para "VALOR
INICIO CANTIDAD DOSIF" en el menú de Configuración Rápida
"Dosificación", entonces puede modificarse la cantidad de dosificación
mediante el indicador local. Si se ha seleccionado en cambio la opción
BLOQUEADO", la cantidad de dosificación podrá leerse únicamente a
no ser que se introduzca antes el código privado para su modificación.
El contador de dosificaciones o la cantidad total de dosificaciones se
ponen a "0".
0.0 l
MATRIX
+
E
Configuración
+2.5 l +2.5 l
0.0 l 0.0 l 0.0 l
STOP HOLD MATRIX
STOP GO ON MATRIX
a0004386
