8.6.3
Diseño
Los parámetros de configuración se distribuyen en diferentes menús y submenús. Los
menús siempre tienen la misma estructura.
Estructura de los menús

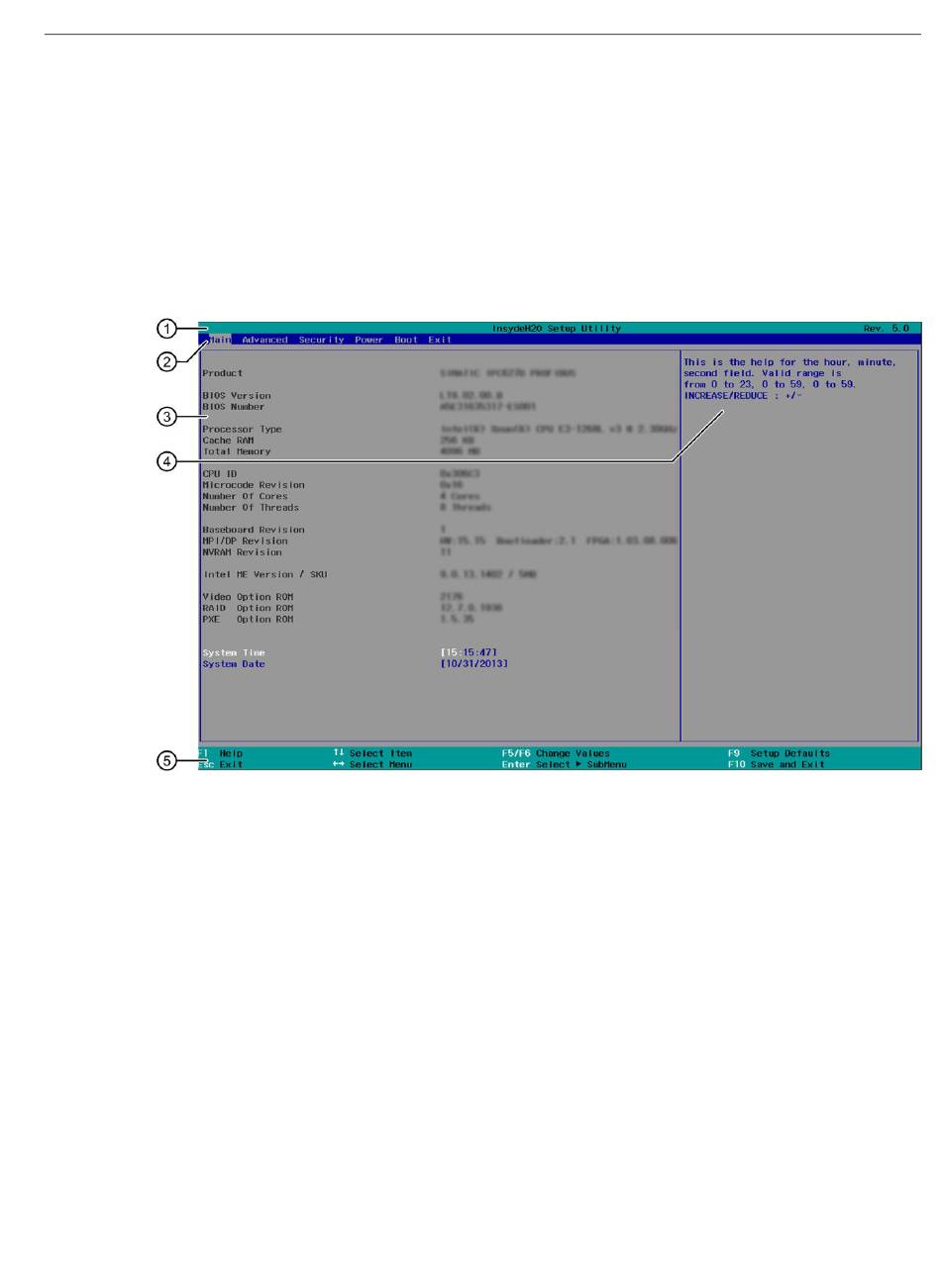

La siguiente figura muestra un ejemplo del menú principal. La información específica del
equipo se muestra borrosa.
Un menú se divide en cuatro áreas:
● En la barra de menús
menús "Main", "Advanced", etc.
● En el área central izquierda
los ajustes que se encuentran parcialmente en los submenús.
● En el área central derecha
configuración seleccionado en ese momento.
● La asignación de teclas
disponibles en la configuración BIOS.
Las teclas de cursor "←" (izquierda) y "→" (derecha) permiten pasar de un menú a otro.
SIMATIC IPC677D
Instrucciones de servicio, 01/2020, A5E32995423-AE
Encabezado de página
Barra de menús
Ajustes, submenús e información especí-
fica del equipo
Área de ayuda
Asignación de teclas
de la parte superior se puede navegar entre los diferentes
se muestra información sobre el equipo y pueden editarse
aparecen breves textos de ayuda relativos al parámetro de
de la parte inferior muestra las teclas de control y de función
Datos técnicos
8.6 Descripción de la BIOS
177
