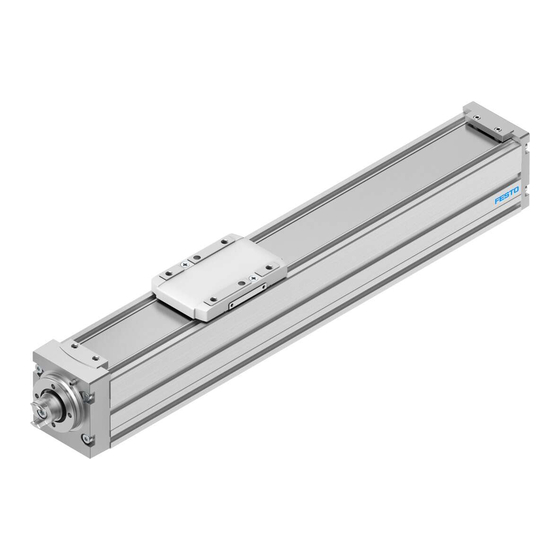

Festo ELGC-BS-KF Manual De Instrucciones
Eje accionado por husillo
Ocultar thumbs
Ver también para ELGC-BS-KF:
- Manual del usuario (67 páginas) ,
- Instrucciones de utilizacion (18 páginas)
Manuales relacionados para Festo ELGC-BS-KF
Resumen de contenidos para Festo ELGC-BS-KF
- Página 1 ELGC-BS-KF Eje accionado por husillo Instrucciones | Utiliza- ción 8095590 8095590 2018-08c [8095593]...
- Página 2 Traducción del manual original Festo — ELGC-BS-KF — 2018-08c...
-
Página 3: Tabla De Contenido
Accesorios para el montaje................... 8 Puesta en funcionamiento................... 9 Mantenimiento......................11 Limpieza........................12 Eliminación de fallos....................13 Desmontaje completo....................14 Eliminación........................14 Especificaciones técnicas.................... 15 13.1 Especificaciones técnicas, parte mecánica..............15 13.2 Especificaciones técnicas, curvas características............17 Festo — ELGC-BS-KF — 2018-08c... -
Página 4: Documentos Aplicables
El personal técnico debe estar familiarizado con la instalación de sistemas de control eléctricos. Información adicional – Accesorios è www.festo.com/catalogue. – Piezas de repuesto è www.festo.com/spareparts. Servicio de postventa Ante cualquier problema técnico, póngase en contacto con el representante regional de Festo è www.festo.com. Festo — ELGC-BS-KF — 2018-08c... -
Página 5: Guía De Productos
9 Ranura del soporte para sensor 4 Carro 10 Ranuras para fijación 5 Rosca/centrajes para componentes comple- mentarios Fig. 2 Estructura del producto ELGC-BS-KF Transporte ¡AVISO! Movimiento de componentes inesperado y sin freno. • Asegurar los componentes móviles durante el transporte. -
Página 6: Montaje
Desenroscar los tornillos y los pasadores roscados solo en caso de solicitarse. – Seleccionar el motor y el conjunto para el montaje del motor en è www.festo.com/catalogue. Si se utilizan otros motores: deberán tenerse en cuenta los valores límite para fuerzas, momentos y velocidades è... -
Página 7: Fijación
Montaje Fijación 1. Seleccionar los elementos de fijación è www.festo.com/catalogue. 2. Para evitar colisiones: montar los elementos de fijación fuera del área de desplazamiento. 3. Fijar el eje al perfil (p. ej. con fijación para perfil EAHF-L2). 4. Apretar los tornillos. Fig. 4... -
Página 8: Accesorios Para El Montaje
Si se utilizan sensores de proximidad como interruptores de referencia: • Emplear sensores de proximidad de acuerdo con la entrada del controlador utilizado. Con sensores de proximidad inductivos: utilice sensores con leva de conmutación è Instruccio- nes para el montaje del accesorio. Festo — ELGC-BS-KF — 2018-08c... -
Página 9: Puesta En Funcionamiento
Riesgo de lesiones por movimiento inesperado de componentes. • Proteger la zona de desplazamiento frente a cualquier tipo de intervención. • Mantener la zona de desplazamiento libre de objetos extraños. • Ejecutar la puesta en funcionamiento con una velocidad reducida. Festo — ELGC-BS-KF — 2018-08c... - Página 10 Masa en movimiento – Posición de montaje • Para diseñar el eje de accionamiento por husillo, emplear el software de ingeniería de Festo “PositioningDrives” è www.festo.com. ¡AVISO! Los perfiles de aceleración rectangulares (sin limitación de sacudidas) ocasionan altos picos en la fuerza motriz que pueden provocar una sobrecarga del accionamiento.
-
Página 11: Mantenimiento
1) Velocidad máx. del recorrido de referencia para todos los tamaños: 0,01 m/s Tab. 3 Mantenimiento ¡ADVERTENCIA! Movimientos inesperados de componentes. Lesiones por golpes, choques o aplastamiento. • Antes de realizar trabajos en el producto: desconectar el controlador y asegurarlo contra una re- conexión accidental. Festo — ELGC-BS-KF — 2018-08c... -
Página 12: Limpieza
4. Apretar los tornillos. Par de apriete: tamaño 32/45: 0,2 Nm; tamaño 60/80: 0,8 Nm. Si no es posible volver a tensar la cinta de recubrimiento: • Sustituir los inversores de la correa y la tapa è www.festo.com/spareparts. Limpieza Los elementos de guía (p. ej. carriles de guía) no deben limpiarse. -
Página 13: Eliminación De Fallos
Tornillos de retención de la he- Respetar la profundidad de rramienta demasiado largos. atornillado 7.3 Montaje. è El juego reversible es demasia- Desgaste Cambiar el eje do grande ( 9 Mantenimiento). www.festo.com/catalogue. è è Festo — ELGC-BS-KF — 2018-08c... -
Página 14: Desmontaje Completo
1. Observar las notas sobre el transporte è 6 Transporte. 2. Retirar los cables del motor y los elementos de fijación. Información sobre piezas de repuesto y productos auxiliares è www.festo.com/spareparts. Eliminación ¡MEDIO AMBIENTE! Eliminar el embalaje y el producto según las normas de reciclaje respetuoso con el medioambiente è www.festo.com/sp. -
Página 15: Especificaciones Técnicas
Momento de superficie 2.º grado 38 x 10 140 x 10 441 x 10 1,37 x 10 45 x 10 170 x 10 542 x 10 1,66 x 10 Fuerzas máx. admisibles en el carro 1800 2700 Festo — ELGC-BS-KF — 2018-08c... - Página 16 Tapas Inversor de la correa Peso Carrera cero [kg] 0,30 0,73 1,70 2,95 Por metro de carrera [kg] 1) LABS = sustancias perjudiciales para la pintura Tab. 6 Materiales y peso Festo — ELGC-BS-KF — 2018-08c...
-
Página 17: Especificaciones Técnicas, Curvas Características
Especificaciones técnicas 13.2 Especificaciones técnicas, curvas características Velocidad v y carrera útil l Fig. 10 ELGC-BS-KF-32 Fig. 11 ELGC-BS-KF-45 Festo — ELGC-BS-KF — 2018-08c... - Página 18 Especificaciones técnicas Fig. 12 ELGC-BS-KF-60 Fig. 13 ELGC-BS-KF-80 Festo — ELGC-BS-KF — 2018-08c...
- Página 20 Copyright: Festo SE & Co. KG Ruiter Straße 82 73734 Esslingen Alemania Phone: +49 711 347-0 Fax: +49 711 347-2144 Sin nuestra expresa autorización, queda terminantemente prohi- bida la reproducción total o parcial de este documento, así como e-mail: su uso indebido y/o exhibición o comunicación a terceros. De los service_international@festo.com...
