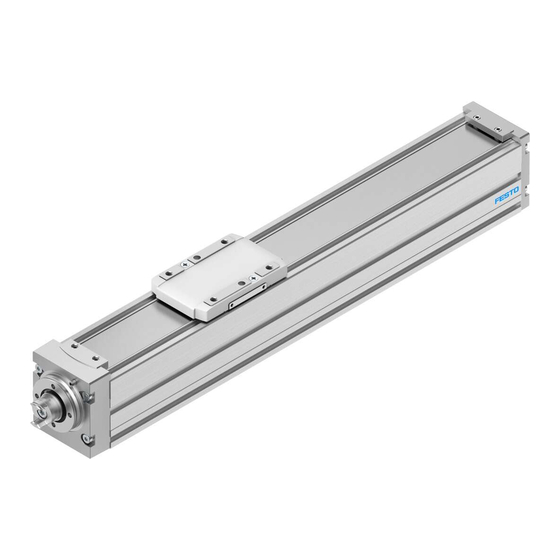

Festo ELGC-BS-KF Instrucciones De Utilizacion
Eje accionado por husillo
Ocultar thumbs
Ver también para ELGC-BS-KF:
- Manual del usuario (67 páginas) ,
- Manual de instrucciones (20 páginas)
Manuales relacionados para Festo ELGC-BS-KF
Resumen de contenidos para Festo ELGC-BS-KF
- Página 1 Eje accionado por husillo ELGC-BS-KF Instrucciones de utilización 8079337 2017-09a [8079340]...
- Página 2 Información sobre el uso de los productos respetuoso con el medio ambiente Identificadores de texto: • Actividades que se pueden realizar en cualquier orden 1. Actividades que se tienen que realizar en el orden indicado – Enumeraciones generales è Resultado de una actuación/Referencias a informaciones adicionales Festo – ELGC-BS-KF – 2017-09a...
-
Página 3: Tabla De Contenido
ELGC-BS-KF Español – Eje accionado por husillo ELGC-BS-KF Contenido Sobre este documento ........... . . -
Página 4: Sobre Este Documento
Sobre este documento Toda la información disponible sobre el producto è www.festo.com/pk En estas instrucciones de utilización, el eje accionado por husillo ELGC-BS-KF se denomina producto o eje. Antes de iniciar cualquier trabajo en el producto, leer detenidamente estas instrucciones de utilización. -
Página 5: Asistencia Técnica
ELGC-BS-KF Asistencia técnica Ante cualquier problema técnico, póngase en contacto con el representante regional de Festo è www.festo.com. Guía de productos Función Un husillo de bolas orientable convierte el movimiento rotativo de un motor en un movimiento lineal. Así el carro se desplaza hacia delante y hacia atrás. El carro está guiado por bolas. La posición de referencia del carro puede determinarse mediante los sensores de proximidad (è... -
Página 6: Transporte
• Conectar los cables del motor solo después del montaje del eje. Nota Pérdida de la posición de referencia al desmontar el motor (p. ej. giro del motor). • Iniciar el recorrido de referencia è 8 Puesta a punto. Festo – ELGC-BS-KF – 2017-09a Español... -
Página 7: Fijación
• Montar los elementos de fijación fuera del área de desplaza miento para evitar colisiones. • Fijar el eje al perfil (p. ej. con la fijación para perfil EAHF-L2). • Apretar los tornillos uniformemente. Fig. 5 Festo – ELGC-BS-KF – 2017-09a Español... -
Página 8: Montaje
De esta manera no se sobrecarga la guía. Tamaños Tornillo Profundidad de atornillado D [mm] 4 … 5 6 … 7,5 8,5 … 10 11 … 14 Par de apriete [Nm] Centraje H7 [mm] Tab. 1 Festo – ELGC-BS-KF – 2017-09a Español... -
Página 9: Montaje De Los Accesorios
(A) en la ranura 9 è Instrucciones para el montaje del accesorio. Fig. 10 Evitar la suciedad • Conectar el aire de barrido. Para ello, retirar el tapón 8 del cuerpo y conectar el aire comprimido o el vacío. Fig. 11 Festo – ELGC-BS-KF – 2017-09a Español... -
Página 10: Puesta A Punto
• Comprobar y, en su caso, adaptar el ajuste del regulador (p. ej. limitación de retroceso, ajuste del perfil de aceleración). Festo – ELGC-BS-KF – 2017-09a Español... - Página 11 Una vez realizado correctamente el recorrido de prueba, el eje está listo para el funcionamiento. Tab. 2 Tamaños Energía máx. del impacto 0,25 1) Velocidad máxima del recorrido de referencia para todos los tamaños: 0,01 m/s Tab. 3 Festo – ELGC-BS-KF – 2017-09a Español...
-
Página 12: Mantenimiento
Si no es posible volver a tensar la banda de cierre: • Sustituir los inversores de banda y la tapa è www.festo.com/spareparts. Limpieza • Si es necesario, limpiar el eje con un trapo suave. No utilizar productos de limpieza agresivos. Festo – ELGC-BS-KF – 2017-09a Español... -
Página 13: Desmontaje
• Observar las notas sobre el transporte è 6 Transporte. • Retirar los cables del motor y los elementos de fijación. Información sobre los repuestos y medios auxiliares è www.festo.com/spareparts. Eliminación • Reciclar el embalaje y el producto una vez terminada su vida útil conforme a las disposiciones legales vigentes relativas al medio ambiente. -
Página 14: Eliminación De Fallos
Desgaste en los inversores de Volver a tensar la banda de cierre è 9 Mantenimiento. ondula. la banda de cierre Abrasión de aluminio en Sustituir el inversor de banda è www.festo.com/spareparts. el eje Tab. 4 Festo – ELGC-BS-KF – 2017-09a Español... -
Página 15: Especificaciones Técnicas
Fuerzas máx. admisibles en el carro 1800 2700 Pares máx. admisibles en el carro [Nm] 29,1 59,8 [Nm] 31,8 56,2 1) Para el dimensionado está disponible el software PositioningDrives è www.festo.com/sp. 2) Con la velocidad máxima Tab. 5 Festo – ELGC-BS-KF – 2017-09a Español... - Página 16 Carro Aluminio Guía, tornillos, cojinete de bolas, husillo, Acero banda de cierre Cubiertas Poliamida Inversor de cinta Resina acetálica Peso Carrera cero [kg] 0,30 0,73 1,70 2,95 Por metro de carrera [kg] Tab. 6 Festo – ELGC-BS-KF – 2017-09a Español...
-
