Ángulo de la herramienta de torno
¡ATENCIÓN!
La herramienta de torno debe sujetarse con su eje
perpendicular al eje de la pieza de trabajo. Si se sujeta
en ángulo, la herramienta del torno puede ser
succionada hacia la pieza de trabajo.

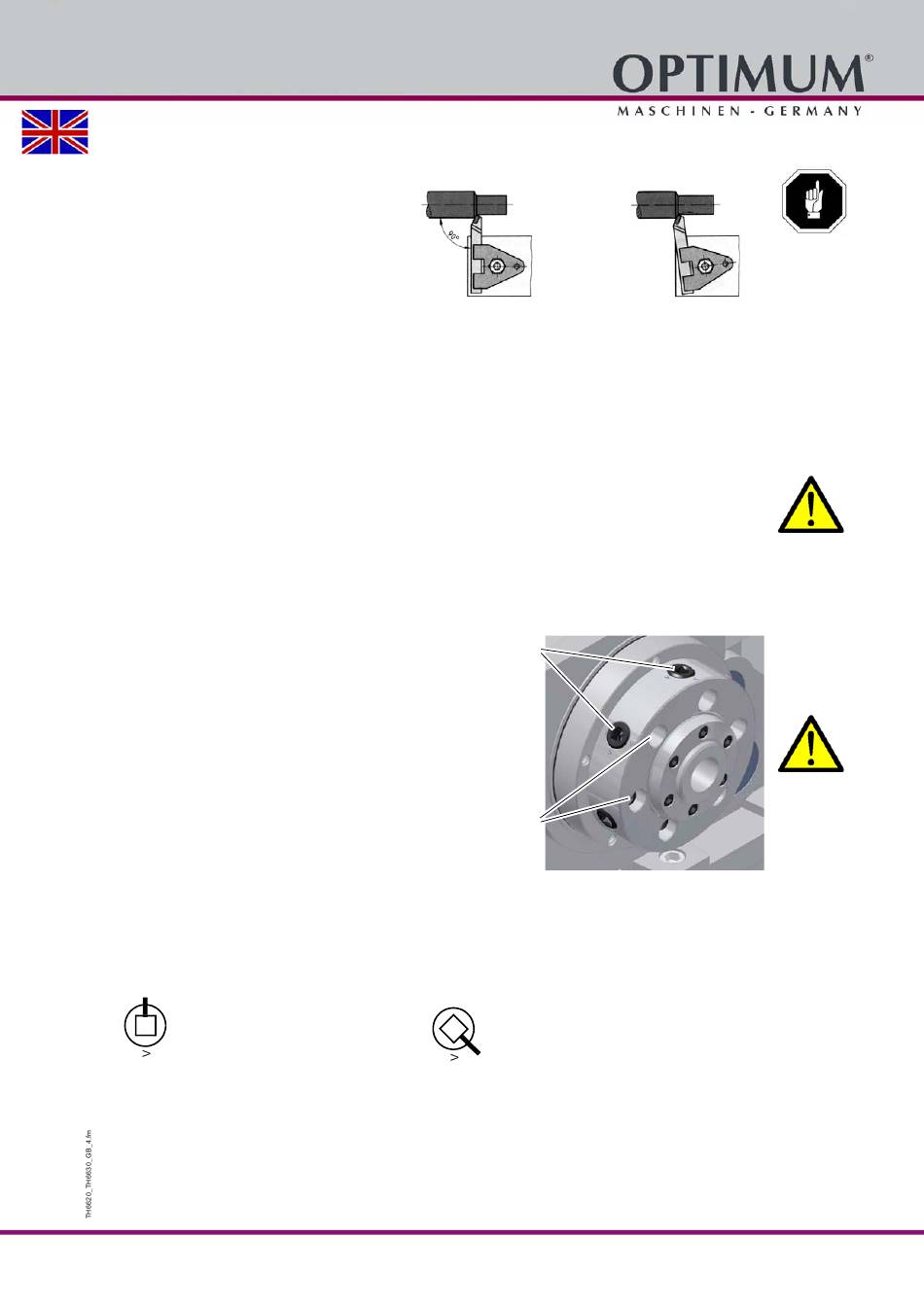

4.11 Fijación del husillo del torno
¡ADVERTENCIA!
No sujete ninguna pieza de trabajo que exceda la capacidad de sujeción permitida del portabrocas del torno. La fuerza de
sujeción del mandril es demasiado baja si se excede su capacidad. Las mordazas de sujeción pueden aflojarse.
Utilice únicamente mandriles de torno diseñados para la velocidad de la máquina.
No utilice mandriles de torno con un diámetro externo demasiado grande. Asegúrese de que los
mandriles de torno se fabriquen según las normas EN 1550.
El eje está diseñado como un dispositivo de sujeción Camlock ASAD de
1 a 8 ".
Fijar el soporte de la pieza de trabajo
¡PRECAUCIÓN!
Si la marca de referencia en el perno de la abrazadera no se
encuentra entre las dos marcas en V, se debe quitar el
portabrocas y se debe volver a ajustar este perno (D).
•
Fije el soporte de la pieza de trabajo girando los pernos de sujeción en el sentido de las agujas del reloj.
La posición de la abrazadera derecha se alcanza cuando el marcador de referencia en el soporte de la abrazadera se encuentra entre las dos marcas en el
asiento del eje guía.
Perno de la abrazadera de marcado
V
"Posición abierta"
Operación
Versión 1.0.4 - 2020-07-16
Correcto
Herramienta de torno sujeta
perpendicular a la
eje de la pieza de trabajo
Img.4-6:
Img.4-8: Marcas de pernos de abrazadera de bloqueo de leva
Originalbetriebsanleitung
Incorrecto
Herramienta de torno sujeta en
ángulo a la dirección de
alimentación.
Gráfico: ángulo de la herramienta de torno
Perno de abrazadera
Camlock -
asientos de perno
Img.4-7:
Accesorio de husillo de torno
Perno de la abrazadera de marcado
V
"Posición cerrada"
