4.20.2 Giro y ahuecado de caras

En la operación de refrentado, la herramienta avanza
perpendicularmente al eje de rotación de la pieza de trabajo. La
alimentación se realiza manualmente, utilizando la rueda de mano de
deslizamiento transversal. La entrada para la profundidad de corte se
realiza con el carro superior o el soporte del torno.
4.20.3 Fijación del soporte del torno
La fuerza de corte producida durante los procesos de
refrentado, rebajado o rebanado puede desplazar el soporte
del torno.
•
Asegure el soporte del torno con el tornillo de
apriete.

4.20.4 Torneado de conos cortos con la corredera superior

Los conos cortos se giran manualmente con la corredera superior. Gire la
corredera superior al ángulo requerido. La entrada se consigue con el carro
transversal.
•
Afloje los dos tornillos de sujeción en la parte delantera y trasera de la corredera superior.
•
Gire la diapositiva superior.
•
Vuelva a sujetar la corredera superior.

4.20.5 Corte de hilo

El proceso de corte de hilo requiere que el operador tenga un buen conocimiento de torneado y suficiente experiencia.
INFORMACIÓN
Debido a un mecanismo de seguridad, no es posible utilizar el
• avance longitudinal a través del husillo y
•
alimentación transversal / alimentación longitudinal con varilla de alimentación
al mismo tiempo.
Operación
Versión 1.0.4 - 2020-07-16

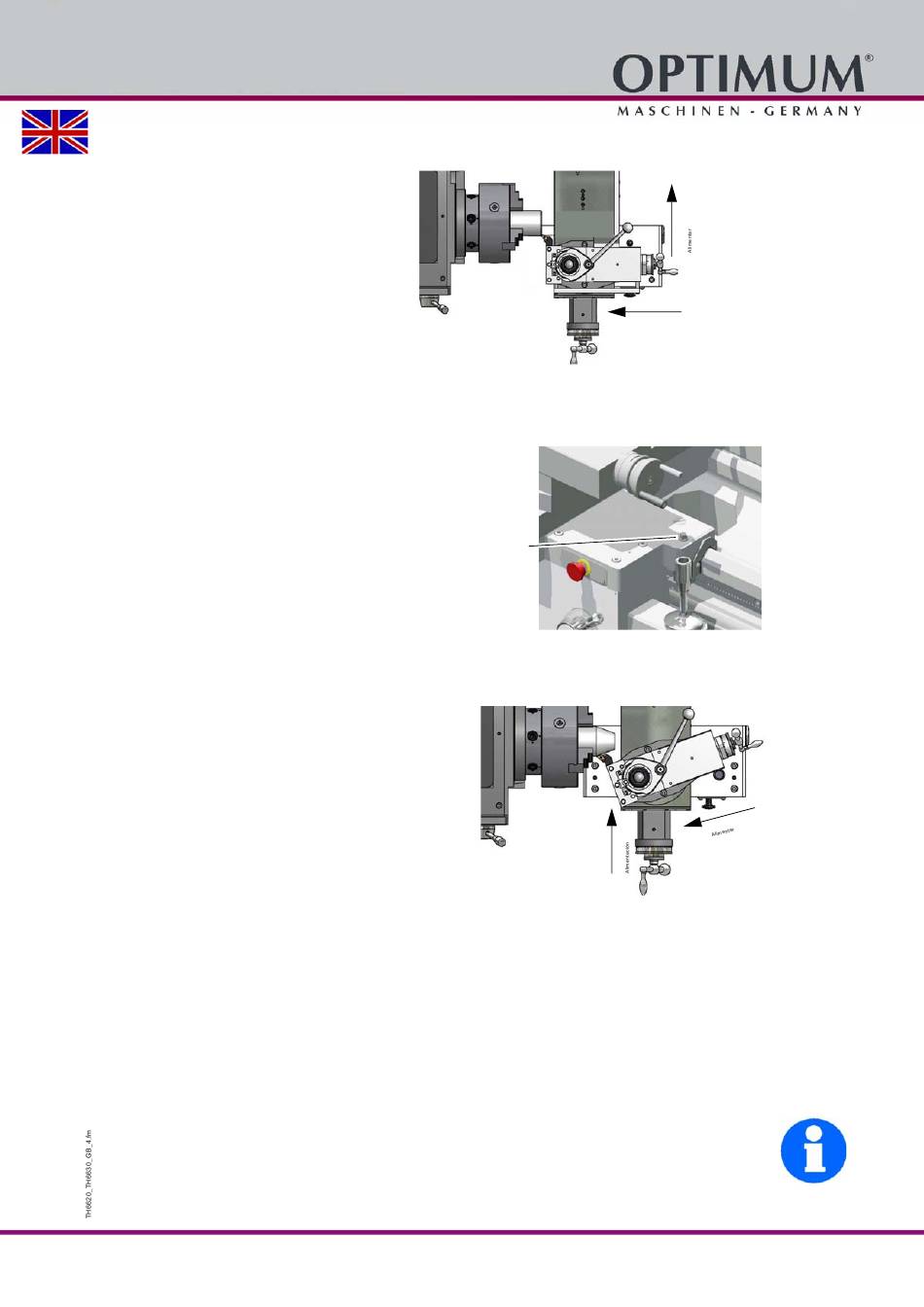

Img.4-18: Gráfico: Giro de cara
Tornillo de apriete
Img.4-19: Tornillo de apriete de la montura del torno
Img.4-20: Gráfico: Torneado de conos
