Instalación
!
#
20
3.2.9 Profundidad de inserción con la versión de inserción
Instalación del sensor - Sensor de inserción ajustable
A la hora de instalar el sensor deben tenerse en cuenta las siguientes tres dimensiones a fin de
establecer correctamente la longitud de inserción:
• A = diámetro interno de la tubería. En el caso de conducto rectangular, la altura del conducto, si
se va a montar el sensor verticalmente, o la anchura del conducto, si se va montar
horizontalmente.
• B = espesor de la tubería
• C = longitud del casquillo de montaje sobre la tubería o conducto, incluyendo el racor de
compresión del sensor y "cold tap" (si es que se utiliza).
230
9
220
210
8
200
190
180
7

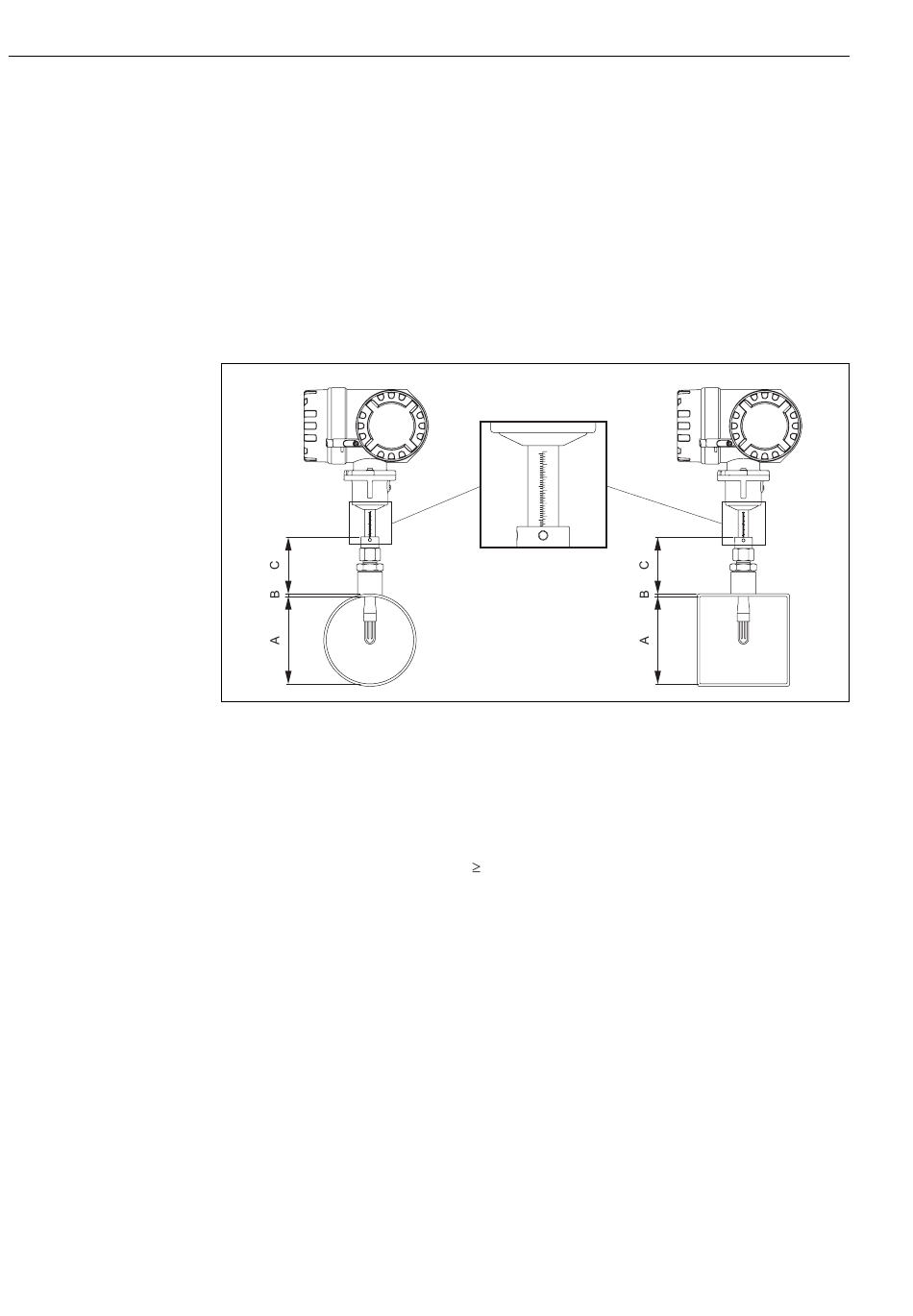

Fig. 10: Dimensiones requeridas para calcular la profundidad de inserción del sensor
El sensor se suministra con una regla graduada dispuesta longitudinalmente (calibrada en milímetros
o pulgadas). Es importante que el sensor se instale de tal forma que la parte superior del racor
deslizante esté alineado con el valor de la regla que coincide con el calculado de la forma siguiente:
• en el caso de diámetros de la tubería < DN 100 (4"): (0,3 x A) + B + C + 2 mm (0,079 pulgadas)
• en el caso de diámetros de la tubería
Una vez dispuesto el sensor con la profundidad de inserción correcta, éste debe alinearse para que
detecte correctamente la dirección de flujo. Una vez alineado, se aprieta el racor de compresión a
fin de fijar y cerrar herméticamente el tubo de inserción. Apriete los dos tornillos de fijación.
¡Nota!
A no ser que se especifique lo contrario, se presupone que se utiliza para el montaje un casquillo de
montaje estándar de Endress+Hauser (véase "Accesorios" en la página 65).
¡Peligro!
Observe las siguientes fuerzas tensoras para fijar el racor a compresión:
- Tuerca de fijación: apretar manualmente, girar luego 1¼ vueltas utilizando una llave inglesa
- Tornillos de fijación: 5 Nm (3,89 lbf ft)
230
9
220
210
8
200
190
180
7
DN 100 (4"): (0,2 x A) + B + C + 3 mm (0,12 pulgadas)
Proline t-mass 65
230
9
220
210
8
200
190
180
7
a0005118
