Montaje
18
5.2.3

Funcionamiento de caudal

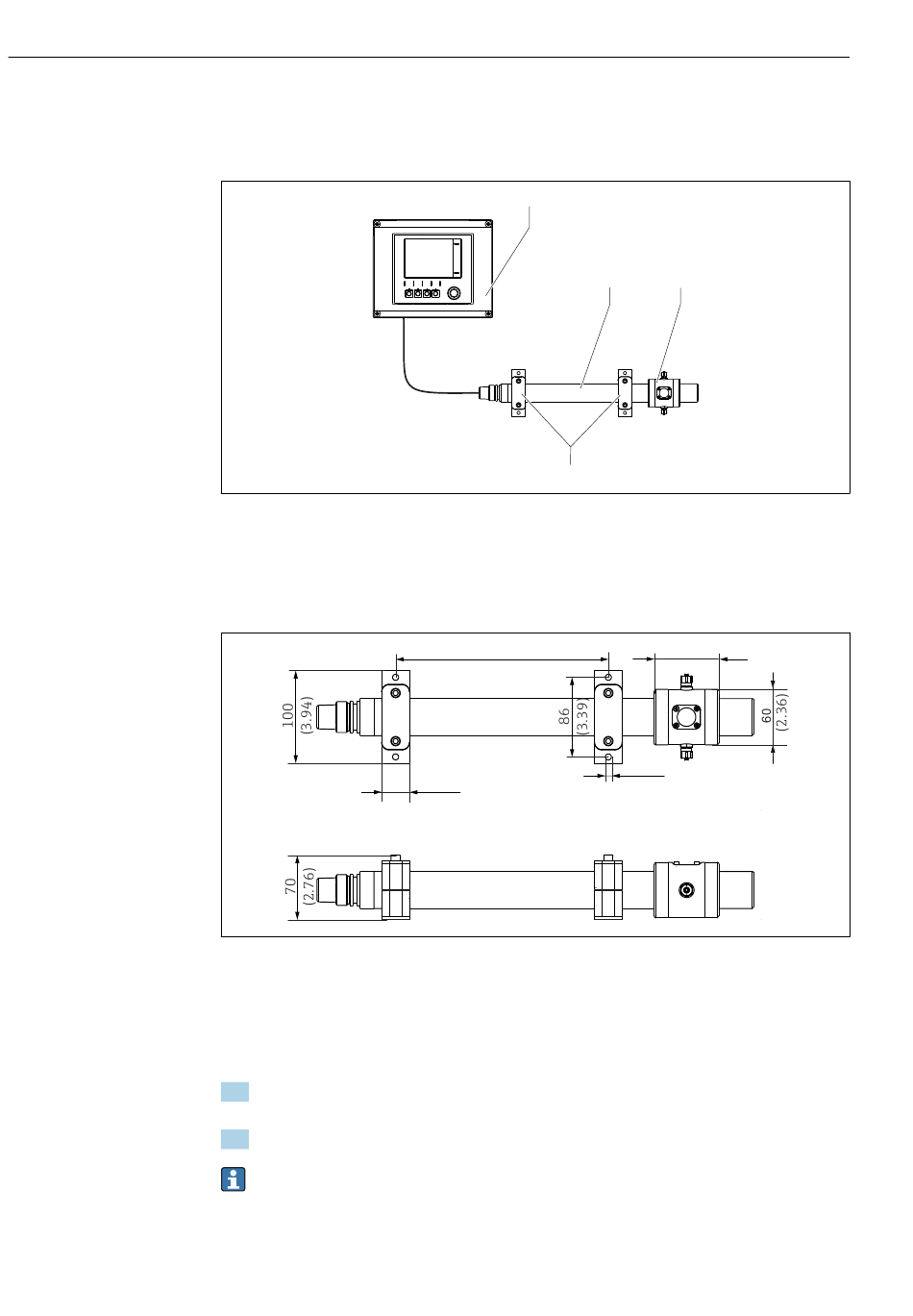

Cámara de flujo para agua limpia y volúmenes de muestra pequeños
 14
Sensor con cámara de flujo
1
Transmisor
2
Sensor
3
Cámara de flujo
4
Soporte para sensor
 15
Dimensiones. Unidad física: mm (in)
**
Longitud variable
Sujeción del soporte para sensor
Monte el sensor en posición horizontal de la manera siguiente:
1. Taladre orificios para las abrazaderas de montaje en una pared o en un panel.Tenga
en cuenta para esta operación las medidas indicadas en →  15,  18 .
2. Fije las abrazaderas de fijación.
Los elementos de fijación requeridos (p. ej., tornillos y tacos) no forman parte del
alcance del suministro del kit y los debe facilitar el cliente.
1
4
**
30
(1.18)
Viomax CAS51D
2
3
70
(2.76)
Ø 6.5
(0.26)
Endress+Hauser
A0013352
A0031302
