Delta SOLIVIA 11 EU G4 TR Manual De Servicio E Instalación página 23

Asignacióndepines
8 1
Conexióndeuninversorsolarindividual
Resistenza di
terminazione attivata
–
8 1
RS485
Per specifiche relative al cavo,
contattare l'assistenza Delta
Registratore
di dati

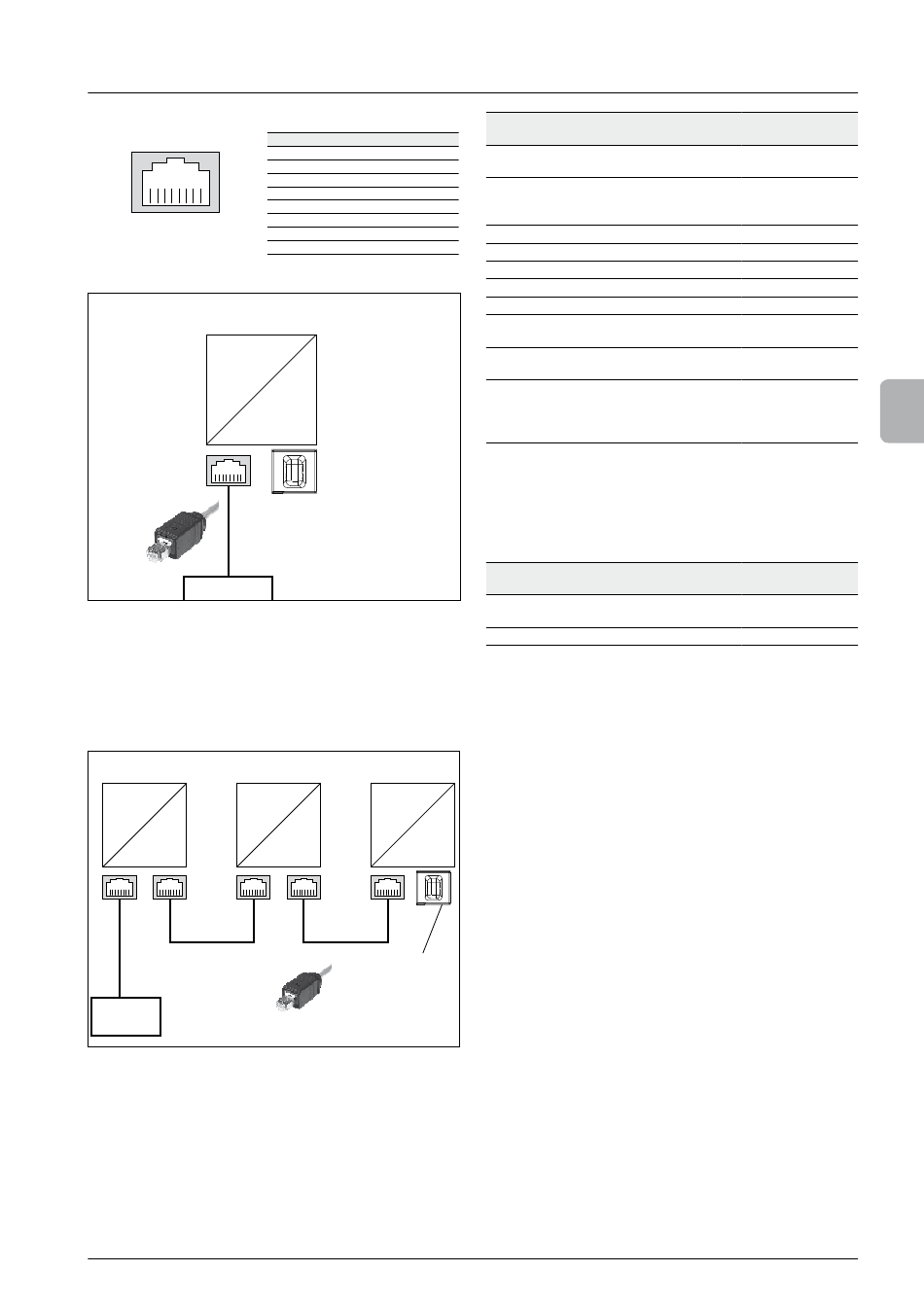

Fig. 7.6.: Conexión de un inversor solar individual a un registra-
dor de datos mediante RS485
La resistencia de cierre puede conectarse durante la puesta
en marcha (véase Fig. 7.1) o después (véase
RS485 (EIA485)", p. 39).
Conexióndevariosinversoressolares
– –
~
8 1
RS485 RS485
Kabel 308116x00
Für Kabelspezifizierung
Delta Support kontaktieren
Datenlogger
Fig. 7.7.: Conexión de varios inversores solares a un registra-
dor de datos mediante RS485
Si se conectan varios inversores solares mediante inter-
faces RS485 a un sistema de monitorización, en el último
inversor solar del bus se debe conectar la resistencia de
cierre, véase Fig. 7.7.
Manual de servicio e instalación para SOLIVIA 11 EU G4 TR
Pin Asignación
1 Reservado
2 Reservado
3 Reservado
4 GND
5 Reservado
6 Reservado
7 TX_A
8 RX_B
~
Coprire gli
attacchi inutilizzati
"10.2.6
Abschlusswiderstand
eingeschaltet
–
~ ~
RS485
Kabel 308116x00
Unbenutzte
Anschlüsse
abdecken
CableparalaconexiónRS485
Cableparalaconexióndeinversores
solares
Cable con sistema Push/Pull de Harting,
IP67, un lado con un conector de cable azul,
el otro con un conector de cable blanco
1,5 m
3,0 m
5,0 m
10,0 m
20,0 m
Cabledeconexióndelinversorsolaral
dispositivodesupervisióngateway
p. ej. Solivia Basic Gateway, Solarlog o
Meteocontrol WEB'logger
Cable exterior, IP65, con PushPull RJ45 y
clavijas RJ12 de Harting
Si desea confeccionar los cables usted mismo, deberá utili-
zar terminales de cables de Harting (IP67 sistema de cable
Push/Pull RJ45).
Recomendamos utilizar un terminal de cable azul en un
lado y uno blanco en el otro.
Terminaldecable
RJI IP67 Data Plug PushPull de 8 polos
blanco
RJI IP67 Data Plug PushPull de 8 polos azul 09 45 145 1510
HARTING Deutschland GmbH & Co. KG (PF 2451,
D-32381 Minden, www.harting.com)
7.Instalación
númerodepieza
Delta
3081186300
3081186500
3081186600
3081186200
3081186400
Póngase en
contacto con el
ES
soporte técnico de
Delta
númerodepieza
Harting
09 45 145 1500
23
