Instalación
OPCIÓN DE ALIVIO DE PRESIÓN AJUSTABLE
Si no se piden los kits de alivio de presión fijo, es obligatorio instalar la válvula de alivio de presión ajustable en el
colector. Esta válvula es un adaptador de 1 pulg. NPT y deberá seguir las mismas directrices de compatibilidad de
materiales y sellante. Durante la instalación, el técnico deberá volver a conectar la desviación de esta válvula al
UST. Se recomienda una válvula de retención en el flujo descendiente de la válvula de alivio de presión ajustable
opcional para mantener la presión de la línea a los dispensadores. Vea el ejemplo de la instalación en la Figura 12.
Para permitir la expansión térmica, asegúrese de que el alivio de presión de la
AVISO
línea se suministre/instale en el flujo descendiente de la válvula de retención.
Línea de descarga
de DEF a los
dispensadores
AVISO
Al enrutar el retorno al tanque, puede ser necesario extender la línea de retorno
cerca de la parte inferior del tanque para evitar cualquier posible discontinuidad
en la precisión de la sonda.
El flujo de retorno de la válvula de alivio ajustable se debe separa del circuito de
AVISO
recirculación si existe.
La válvula de alivio de presión ajustable se puede utilizar junto con el manómetro opcional para ajustarla a la
presión del sistema.
1. Instale un manómetro opcional, si lo desea.
20
10
Alivio de tensión
Circuito de
del cable de
recirculación
la UMP
opcional
Alivio térmico
Válvula de retención
Válvula de
bola (Typ.)
Válvula de alivio
de presión
ajustable

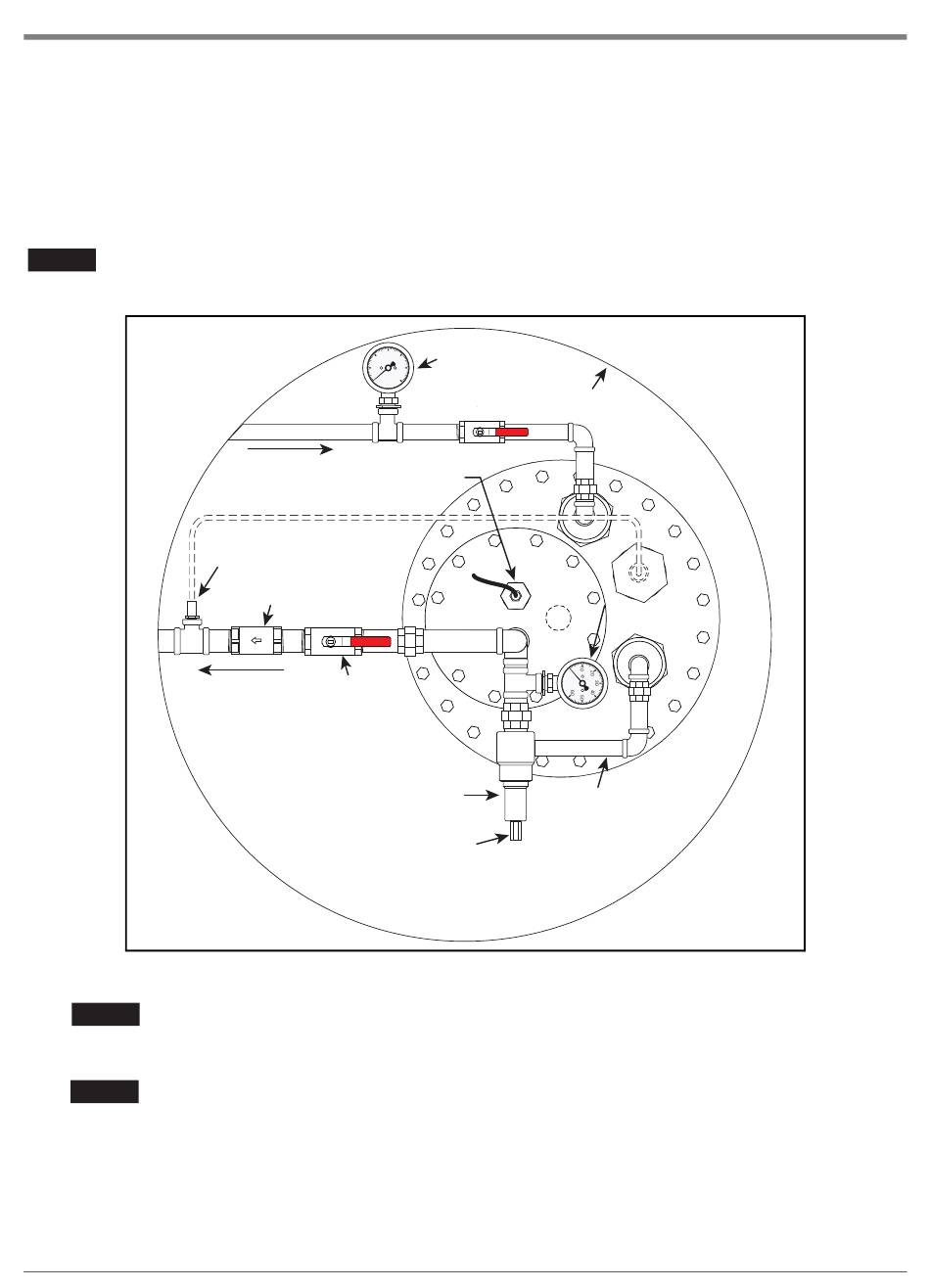

Figura 12. Ejemplo de la instalación del alivio de presión ajustable
30
Manómetro (Typ.)
40
50
60
Tubería de flujo de
retorno (de regreso
al tanque)
Cubierta
hexagonal
mecanizada
16
Colector
Instalación de la bomba
