2. Conecte el acoplamiento dentado recto de la manguera
de alimentación del brazo izquierdo al acoplamiento
rápido de la válvula de sección del brazo izquierdo
(Figura 80).
1. Horquilla de retención
2. Acoplamiento rápido
(válvula de sección del
brazo izquierdo)
3. Acoplamiento rápido
(válvula de sección del
brazo central)
4. Acoplamiento rápido
(válvula de sección del
brazo derecho)
3. Sujete el acoplamiento dentado recto al acoplamiento
rápido con la horquilla de retención suministrada con
la manguera (Figura
Instalación de las mangueras de
alimentación en las secciones de brazo
1. Conecte la manguera de alimentación del brazo central
al acoplamiento en T de la sección de brazo central
(Figura 81).

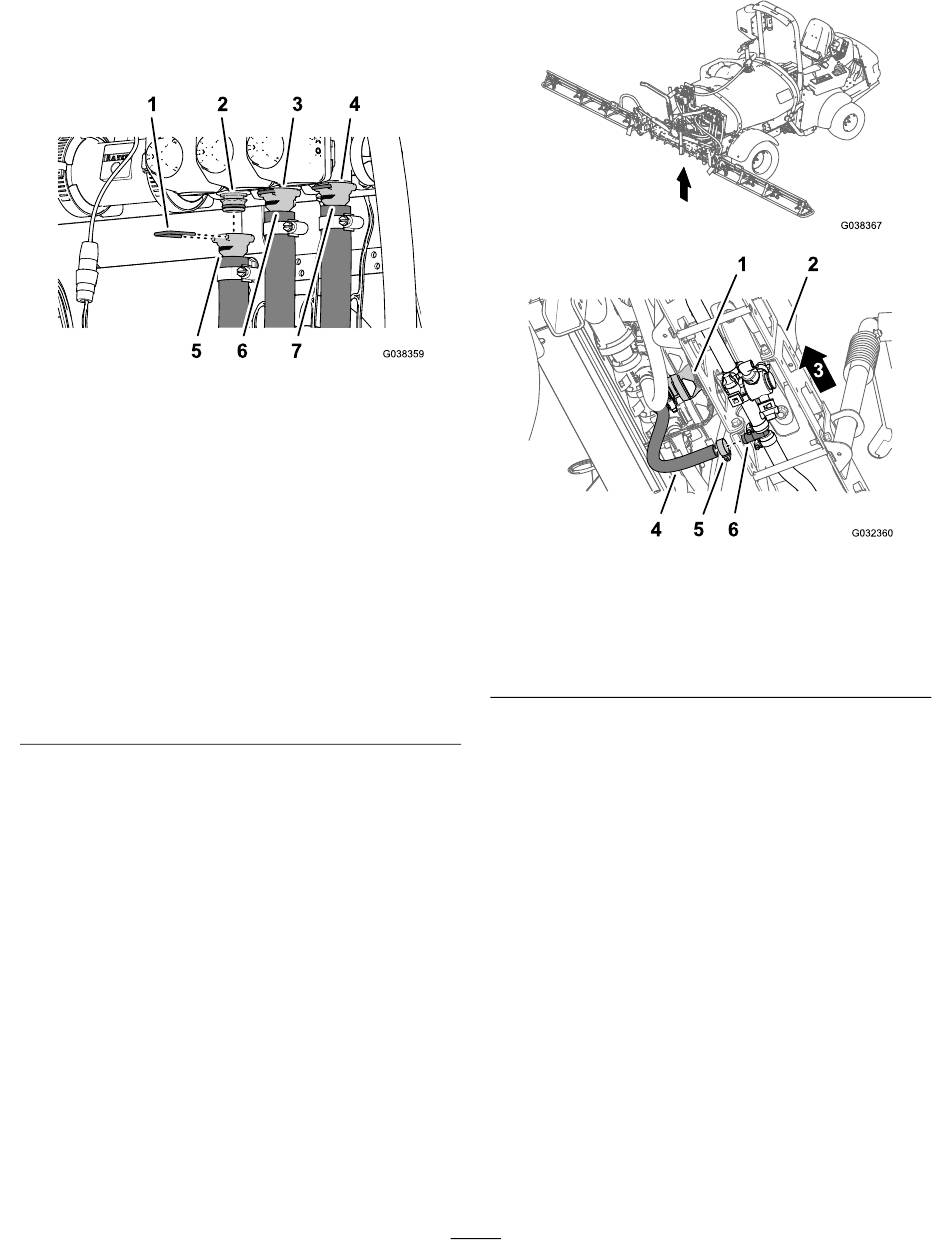

Figura 80
5. Acoplamiento dentado
recto – manguera de
alimentación de la sección
de brazo izquierdo (2 cm
x 205 cm)
6. Acoplamiento dentado
recto – manguera de
alimentación de la sección
de brazo central (2 cm x
58 cm)
7. Acoplamiento dentado
recto – manguera de
alimentación de la sección
de brazo derecho (2 cm x
170 cm)
80).
g038359
1. Válvula de la sección de
brazo central
2. Sección de brazo central
3. Lado izquierdo de la
máquina
2. Sujete la manguera al acoplamiento en T con la
abrazadera que retiró en el paso
mangueras de sección de los brazos (página
3. Enrute la manguera de alimentación del brazo derecho
a través de la abrazadera del extremo de la sección de
brazo central
39
Figura 81
4. Manguera de alimentación
(sección de brazo central)
5. Abrazadera
6. Acoplamiento en T
dentado
5 de Retirada de las
(Figura 82).
g038367
g032360
11).
