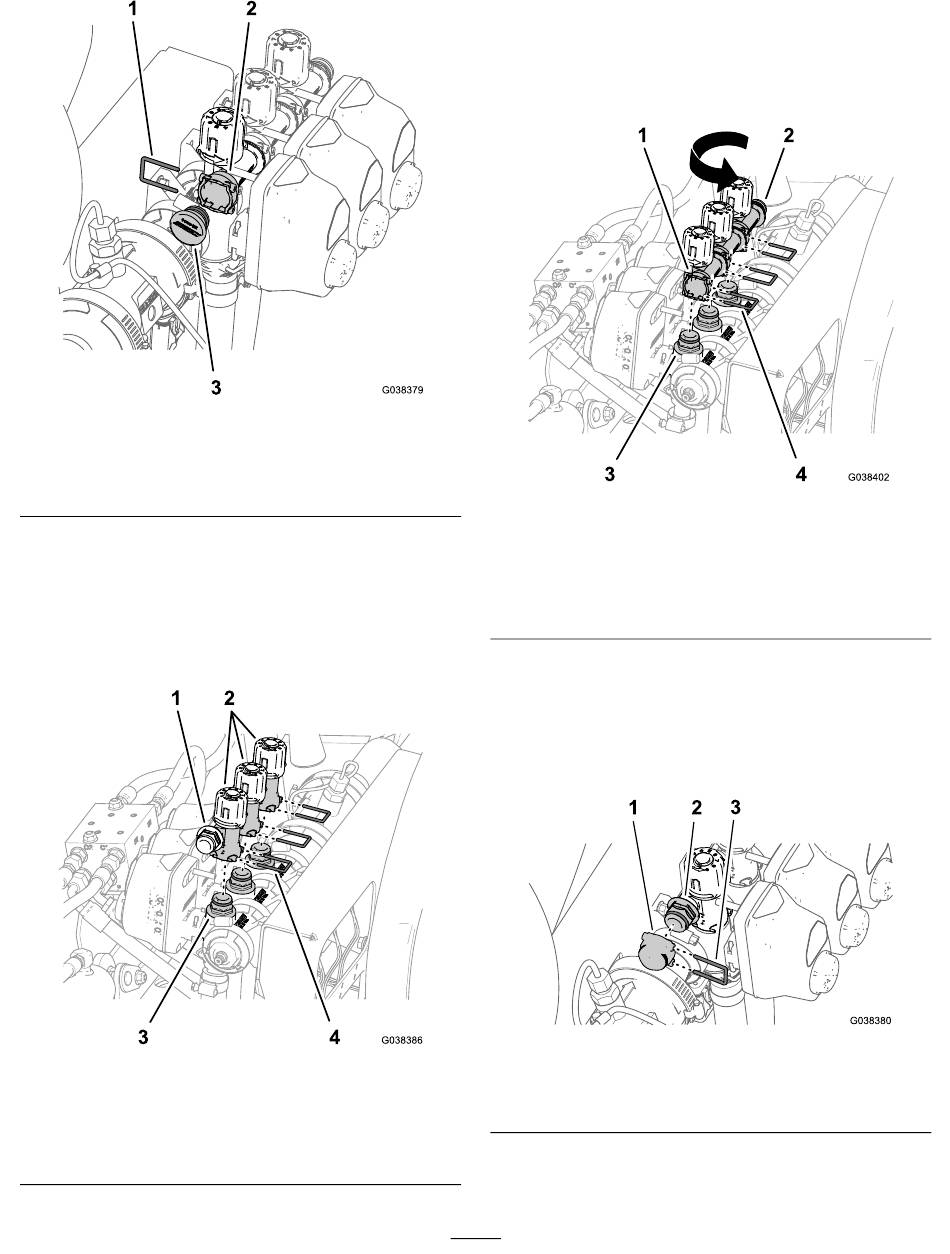

Figura 83
1. Horquilla de retención
2. Acoplamiento rápido
hembra
2. Retire el tapón del acoplamiento rápido hembra
83).
Nota: Ya no necesitará el tapón.
3. Retire las 3 horquillas de retención que sujetan el
distribuidor de desvío al distribuidor de las válvulas
de fumigación (Figura
Figura 84
1. Acoplamiento rápido
(válvula de desvío)
2. Válvulas de desvío
3. Tapón
84).
3. Acoplamiento rápido
(distribuidor de las
válvulas de fumigación)
4. Horquilla de retención
4. Retire el distribuidor de desvío del distribuidor de las
válvulas de fumigación
5. Gire el distribuidor de desvío 180° y colóquelo sobre
los 3 acoplamientos rápidos del distribuidor de las
válvulas de fumigación
g038379
1. Distribuidor de desvío –
(Figura
conector rápido (hembra)
2. Acoplamiento rápido
(válvula de desvío)
6. Sujete el distribuidor de desvío a los acoplamientos
rápidos del distribuidor de las válvulas de fumigación
(Figura
en el paso 3.
7. Coloque la tapa en el acoplamiento rápido
con la horquilla de retención que retiró en el paso 1.
g038386
1. Tapón
2. Acoplamiento rápido
41
(Figura 84).
(Figura 85).
Figura 85
3. Acoplamiento rápido
(distribuidor de las
válvulas de fumigación)
4. Horquilla de retención
85) con las 3 horquillas de retención que retiró
Figura 86
3. Horquilla de retención
g038402
(Figura 86)
g038380
